ADP5090

超低消費電力昇圧レギュレータ、MPPTと充電管理機能内蔵

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.56
特長
最大電力点追尾機能(MTTP)を備えた昇圧レギュレータ
  • 超軽負荷で最高効率を得るヒステリシス・コントローラ
  • 超低静止電流:320 nA (CBP ≥ MINOP)
  • 超低静止電流:260 nA (CBP < MINOP)
  • 入力電圧動作範囲: 80mV ~ 3.3 V
  • チャージ・ポンプにより380 mV(typ)からコールド・スタート
  • MPPTのためのオープン回路電圧(OCV)検出
  • PV 又は TEGのエネルギ源向けのプログラマブルMPPT比
  • MINOPピンのプログラマブル・シャットダウン・ポイント
エネルギ・ストレージの管理
  • 充電をサポートし、過充電、過放電を防ぐプログラマブル電圧監視 (2.2 V ~ 5.2 V)
  • BACK_UPピンに接続するオプションのバックアップ用1次電池のための電力経路管理
RF送信が容易
  • マイクロプロセッサ(MCU)通信を介した昇圧レギュレータの一時的シャットダウン
製品概要
show more Icon

ADP5090はPVセル又はTEGからのDC電力を変換する統合昇圧レギュレータです。デバイスは再充電可能なリチュウム・イオン・バッテリ、薄膜バッテリ、スーパー・コンデンサ、従来型コンデンサのようなストレージ素子を充電し、小型電子機器やバッテリフリー・システムをパワーアップします。

このADP5090は、動作損失がサブμWなので、環境発電した16μW ~ 200mWの範囲の限定された電力を効率良く変換します。内蔵コールド・スタート回路により、レギュレータは380mV程度に低い入力電圧で動作を開始する事ができます。レギュレータは1度動作を開始すれば、入力電圧80 mV ~ 3.3Vの範囲で機能します。

入力ピンで入力電圧を検出する事により、制御ループはVINリップルを一定の範囲に保ち、安定したDC/DC変換を維持します。さらに、VIN OCVの検出と入力電圧のプログラマブル・レギュレーション・ポイントの採用により、PVセル又はTEGの発電機から可能な最も高いエネルギを抽出する事ができます。設定可能な最小動作スレッショールド(MINOP)により、光が微弱な条件の間昇圧をシャットダウンできます。

さらに、DIS_SWピンで1時的に昇圧レギュレータをシャットダウンできるのでRF送信が容易です。ADP5090の充電制御機能は再充電可能なエネルギ・ストレージを保護しますが、これはプログラマブル充電終了電圧とシャットダウン放電電圧でバッテリ電圧を監視する事により実行されます。さらに、プログラマブルPGOODフラッグによりSYS電圧は監視されます。オプションの1次電池は電力源を環境発電、再充電バッテリ又は1次セル電池から自動的に切り替える統合電力経路管理制御回路で接続し、管理する事ができます。

ADP5090は、16ピン3mm x 3mmLFCSPパッケージを採用し、-40°C~+125°Cの温度範囲で仕様規定されています。



アプリケーション

  • 太陽光発電(PV)セルを使った環境発電
  • TEGを使った環境発電
  • ソーラー・パネルによる発電のバッテリ・レギュレータ
  • 工業用モニタリング
  • 自己発電式ワイヤレス・センサー機器
  • 環境発電を利用した携帯用機器とウエアラブル機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.56

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADP5090ACPZ-1-R7
  • HTML
  • HTML
ADP5090ACPZ-2-R7
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

reference details image

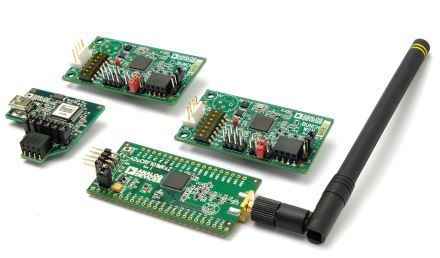

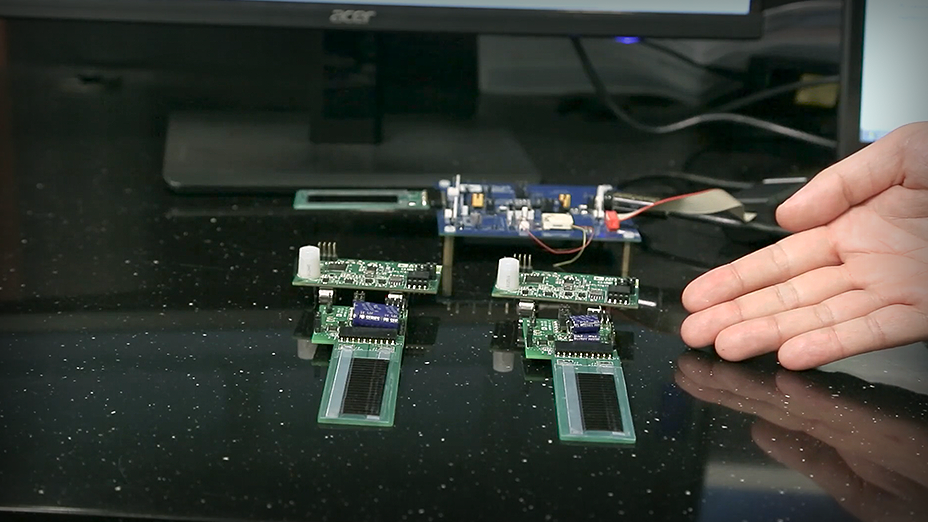

EVAL-WSN

IoTソリューション向けワイヤレス・センサー・ネットワーク(WSN)開発キット

zoom

EVAL-WSN

IoTソリューション向けワイヤレス・センサー・ネットワーク(WSN)開発キット

IoTソリューション向けワイヤレス・センサー・ネットワーク(WSN)開発キット

機能と利点

ワイヤレス・センサー・ネットワーク開発キット – バンチ・バージョンに含まれるもの:
  • 以下のコンポーネントが搭載された2枚のマルチセンサー・ノード・ボード
    • ADuCRF101内蔵TRx + ARM Cortex M3 MCU
    • ADT75温度センサー
    • ADXL362超低消費電力、3軸加速度センサー
    • 湿度および温度センサー(Sensirion SHT21)
    • フォトダイオード + 周辺光センサー(Avago APDS-9005)
    • パッシブ赤外線センサー(Panasonic EKMB1201112)
    • ADP160パワー・マネージメント・デバイス
    • 他のセンサー用の汎用入力コネクタ(アナログとデジタル両方をサポート)
    • CR2032コイン型電池
    • フォーム・ファクタ:60mm x 33mm(2.4インチ x 1.3インチ)
  • ゲートウェイ・ノード1基
    • ADuCRF101内蔵TRx + ARM Cortex M3 MCU開発システム
  • 開発およびデバッグ用の1つのエミュレータ・プラットフォーム

ワイヤレス・センサー・ネットワーク開発キット – クラスタ・バージョンに含まれるもの:
  • 以下のコンポーネントが搭載された3枚のマルチセンサー・ノード・ボード
    • ADF7024 Sub-GHz ISMバンド・トランシーバー
    • 16ビットMCU(RL78-G13)
    • ADT75温度センサー
    • ADXL362超低消費電力、3軸加速度センサー
    • 湿度および温度センサー(Sensirion SHT21)
    • フォトダイオード + 周辺光センサー(Avago APDS-9005)
    • パッシブ赤外線センサー(Panasonic EKMB1201112)
    • ADP160パワー・マネージメント・デバイス
    • 他のセンサー用の汎用入力コネクタ(アナログとデジタル両方をサポート)
    • CR2032コイン型電池
    • フォーム・ファクタ:60mm x 33mm(2.4インチ x 1.3インチ)
  • 開発およびデバッグ用の1つのエミュレータ・プラットフォーム

製品の詳細

このワイヤレス・センサー・ネットワーク(WSN)デモ・プラットフォームは、WSNのすべての側面を評価するための柔軟なモジュラ型システムです。すぐに利用できるデモンストレーション・システムとしても、開発プラットフォームとしても使用できます。この製品には、プラグ・アンド・プレイ式のWSNを実装するために必要なすべてのハードウェアとソフトウェアが搭載されています。 ハードウェアには、ベース・ステーション・ノードと、様々なセンサーをサポートする複数のセンサー・ノードが含まれます。システムは柔軟で、センサーを任意のセンサー・ノードにあらゆる組み合わせで接続できます。WSN開発キットのすぐに利用できるユーティリティを使用すれば、3枚のマルチセンサー・ノード・ボード、ゲートウェイ・コネクタ、エミュレータ・プラットフォーム、およびフル機能のソフトウェア・パッケージを組み合わせることで、お客様の設計をコンセプト実証の段階から製品リリースへ移行するのに必要な時間と手間が大幅に減ります。
reference details image

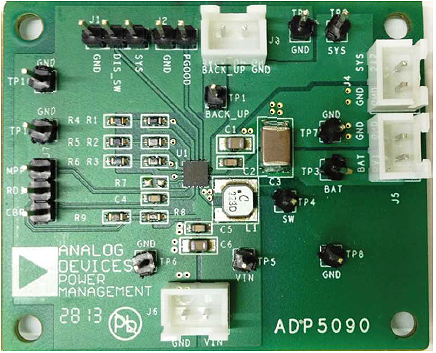

EVAL-ADP5090

ADP5090 Evaluation Board

zoom

EVAL-ADP5090

ADP5090 Evaluation Board

製品の詳細

The ADP5090 is an ultralow, power synchronous, dc-to-dc boost regulator in a compact 3 mm × 3 mm LFCSP_WQ package. The ADP5090 runs from input voltages of 0.38 V to 3.3 V and requires minimal external components to provide a high efficiency solution with integrated power switch, synchronous rectifier, and battery management.

The ADP5090 evaluation board provides an easy way to evaluate the device. This user guide describes how to quickly set up the board and deliver up to 3.5 V maximum voltage to the SYS output using an external resistor divide. The internal switches turn on as long as the storage element voltage at BAT pin is above the externally programmed SETSD of 2.4 V. The PGOOD indicator toggles high when SYS ramps up to 3 V.
reference details image

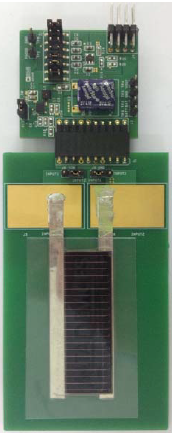

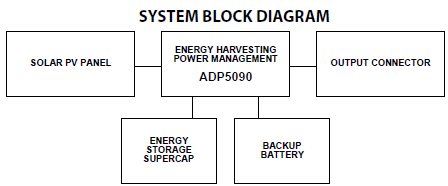

EVAL-ADP5090-2
