ADEMA124

新規設計に推奨

Simultaneously Sampling 4- and 7-Channel ΣΔ ADC with SPI

データシート (Rev. 0) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品の詳細

  • 4- or 7-channel high performance, simultaneous sampling Σ-Δ ADCs
    • SNR up to 105dB
    • Programmable sample rate of up to 64kSPS
    • Wide input-voltage range: ±1.2VPK, 848mVRMS full-scale
    • High impedance, differential inputs
  • Internal voltage reference temperature coefficient: 5ppm/°C typical
  • Integrated digital integrator and high-pass filter for use with Rogowski coils
  • Fast start-up with first samples in 0.5ms after valid supply
  • Tamper detect mode, low power for battery back-up
  • 4-wire SPI with bidirectional CRC and daisy-chain functionality
  • Simple synchronization of multiple ADC devices
  • Gain, phase, and offset compensation for each channel
  • Unique SPI readable part ID registers
  • Only 18mW power consumption with 7-channel ADC
  • Wide temperature range: −40°C to +125°C
  • Compact 32-lead, 5mm x 5mm LFCSP
ADEMA124
Simultaneously Sampling 4- and 7-Channel ΣΔ ADC with SPI

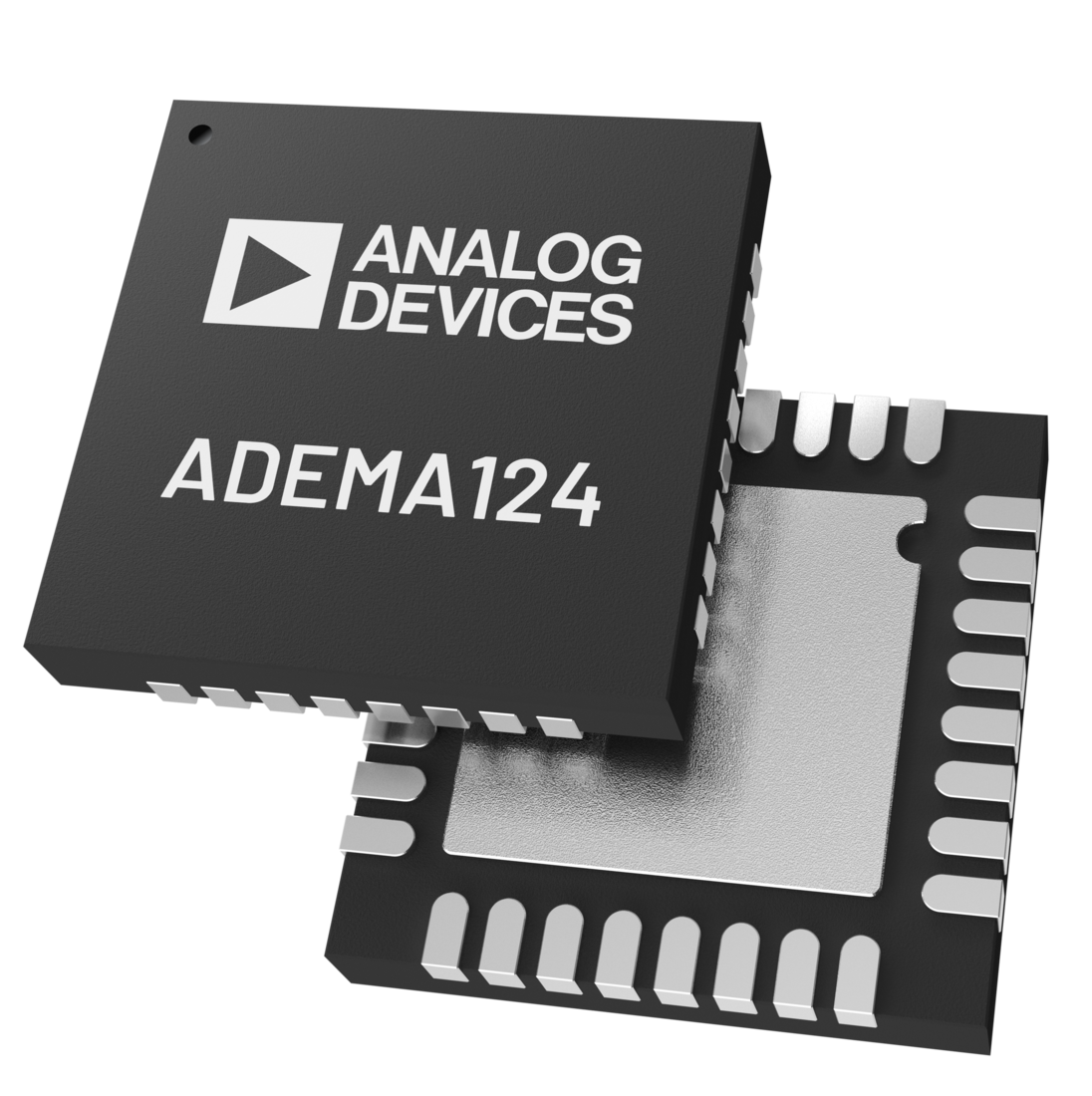

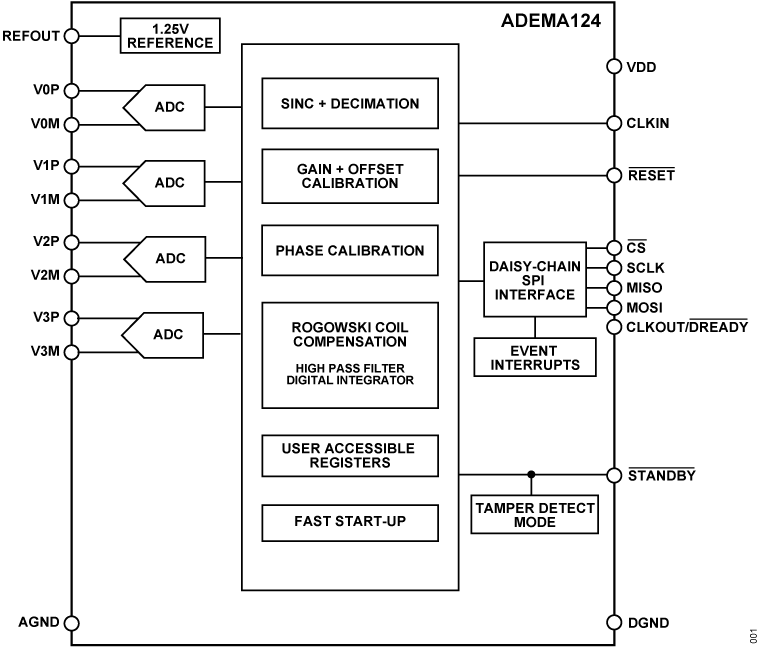

ADEMA124 Functional Block Diagram ADEMA124/ADEM127 Circuit Diagram ADEMA124 Pin Configuration ADEMA124 Chip Illustration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

デバイス・ドライバ 1

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
リニア・レギュレータ 1
ADP7105
新規設計に推奨 20V、500mA、低ノイズのソフト・スタート機能付きLDOレギュレータ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADEMA127

Evaluating the ADEMA124/ADEMA127 Simultaneously Sampling 4- and 7-Channel ΣΔ ADC with SPI

今すぐ購入 詳細を表示

機能と利点

  • Fully-featured evaluation board for the ADEMA124 and ADEMA127
  • 3-phase 4-wire, 3-phase 3-wire, or 3-wire single-phase measurements
  • PC control in conjunction with the Analysis | Control | Evaluation (ACE) system demonstration platform
  • Up to 240Vrms nominal line neutral voltage measurement

製品詳細

The EVAL-ADEMA127KTZ is a two board evaluation kit for the simultaneously sampling 4-channel ADEMA124 and 7-channel ADEMA127 ΣΔ ADC. The EVAL-ADEMA127KTZ evaluation board is a configured as a 3-phase meter. The kit includes current transformers (CTs) for A-, B-, and C-phase and neutral current measurement. The application MCU board includes the STM32H573. The kit can be interfaced with via GUI available in the ACE software environment. The ADC driver library for the ADEMA124/ADEMA127 available on GitHub can also be uploaded to the application MCU board.

Full specifications on the ADEMA124/ADEMA127 are available in the ADEMA124/ADEMA127 data sheet available from Analog Devices, Inc. and must be consulted with this user guide when using the EVAL-ADEMA127KTZ evaluation board.

For the current schematic, printed circuit board (PCB), and bill of material (BOM), refer to the EVAL-ADEMA127 product page.
EVAL-ADEMA127
Evaluating the ADEMA124/ADEMA127 Simultaneously Sampling 4- and 7-Channel ΣΔ ADC with SPI
EVAL-ADEMA127 Board Photo Angle View EVAL-ADEMA127 Board Photo Top View EVAL-ADEMA127 Board Photo Bottom View
