ADA4530-1

電位計用アンプ、フェムトアンペア入力バイアス電流

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$13.42
特長

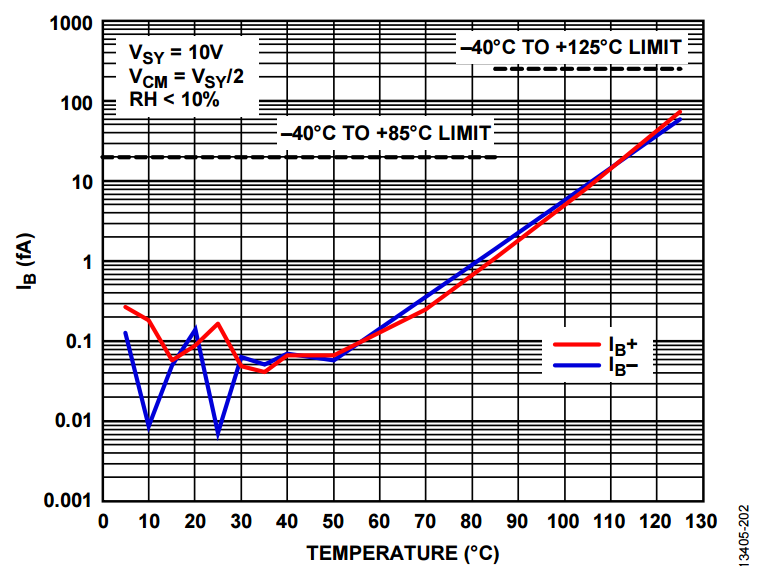

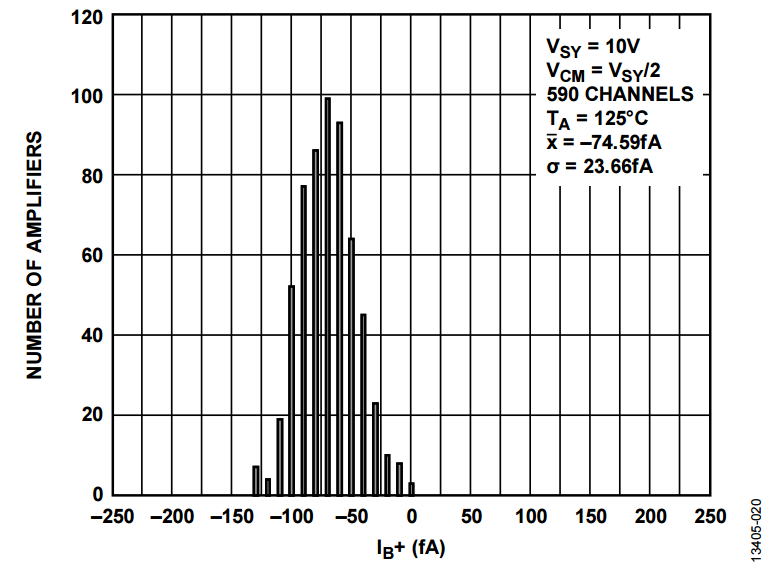

  • 低入力バイアス電流:
    • ±20 fA max @ TA = 25°C(出荷テストで保証)
    • ±20 fA max @ −40°C < TA < +85°C
    • ±250 fA max @ −40°C < TA < +125°C(出荷テストで保証)
  • 低オフセット電圧:50 μV max(規定のCMRR範囲内)
  • オフセット・ドリフト:0.13 μV/°C(typ)、0.5 μV/°C(max)
  • オフセット電圧100 μV(max)のガード・バッファを内蔵
  • 低電圧ノイズ密度:14 nV/√Hz @ 10 kHz
  • 広帯域幅:ユニティ・ゲインクロスオーバー:2 MHz
  • 電源電圧:4.5 V ~ 16 V(±2.25 V ~ ±8 V)
  • 動作温度:-40°C ~ +125°C
  • 長期オフセット電圧ドリフト(10,000 時間):0.5uV typ
  • 温度ヒステリシス:1.5uV typ
製品概要
show more Icon

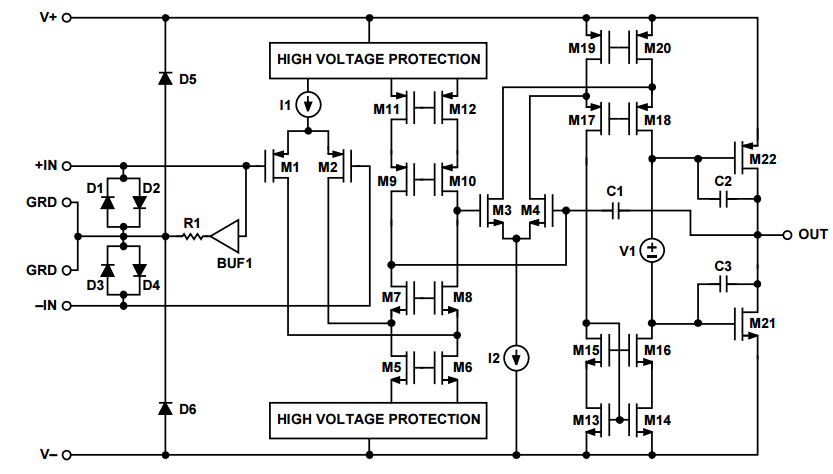

ADA4530-1は電位計としての使用に適した、入力バイアス電流がフェムトアンペア(10−15 A)レベルのオペアンプで、ガード・バッファも内蔵しています。動作電圧範囲は4.5 V ~ 16 Vなので、従来の単電源5 Vシステム、10 Vシステムあるいは両電源±2.5 Vシステム、±5 Vシステムで動作します。

本製品がユーザーのシステムで確実にその性能ゴールを満たすように、その超低入力バイアス電流は25℃と125℃出荷検査しております。入力ピンをプリント回路ボード(PCB)内でリークから隔離し、基板部品を最小にし、システム設計を容易にするためにガード・バッファを内蔵しています。ADA4530-1は業界標準表面実装型の8ピンSOICパッケージを採用していますが、独特のピンアウトになっており、敏感な入力ピン、電源と出力ピン間で信号が結合しないように最適化され、ガード・リング・パターンの配線が容易になっております。

ADA4530-1は又このように低いリークが要求されるアプリケーション・タイプに必要な低オフセット電圧、低オフセット・ドリフト、低電圧ノイズ/電流ノイズ特性も達成しています。システムのダイナミック・レンジを最大限にするためにADA4530-1の出力段はレールtoレールになっているので、10 kΩ負荷時に両電源電圧の30 mV(typ)以内まで駆動できます。

ADA4530-1は−40°C ~ +125°Cの工業温度範囲で動作し、8ピンSOICパッケージを採用しています。

アプリケーション

  • 実験/解析用計測器:分光光度計、クロマトグラフ、質量分析器、定電位/定電流電量分析
  • 計測器:ピコアンメータ、電量計
  • フォトダイオード用トランスインピーダンス・アンプ(TIA)、電離箱、作業電極測定
  • 化学センサー&容量センサー用高インピーダンス・バッファ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$13.42

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADA4530-1ARZ
  • HTML
  • HTML
ADA4530-1ARZ-R7
  • HTML
  • HTML
ADA4530-1ARZ-RL
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-ADA4530-1

ADA4530-1 Evaluation Board

zoom

EVAL-ADA4530-1

ADA4530-1 Evaluation Board

ADA4530-1 Evaluation Board

機能と利点

  • Footprint for ADA4530-1 8-lead SOIC package
  • Footprints for passive components
  • Available in buffer or transimpedance configuration
  • Easy modifications to other standard configurations
  • Guard ring to minimize leakage current
  • Assembled with metal shields
  • Enables quick prototyping
  • Easy connection to test equipment

製品の詳細

The ADA4530-1R-EBZ is an evaluation board for the ADA4530-1 offered in an 8-lead SOIC package. The ADA4530-1R-EBZ is a 4-layer printed circuit board (PCB) designed to minimize leakage currents with its guard ring features for femtoampere input bias current (IB) measurement.

The ADA4530-1R-EBZ is available in two default configurations: buffer (ADA4530-1R-EBZ-BUF) and transimpedance (ADA4530-1R-EBZ-TIA). Both boards are populated with the necessary passive components, banana jacks/terminal blocks for supply voltages, BNC/terminal blocks for the output voltage, multiple test pins, and metal shields. All components are placed on the primary side with the exception of the triaxial (triax)/coaxial (coax) input connector (J1) and SHIELD3.

The ADA4530-1R-EBZ also has unpopulated resistor and capacitor pads that allows quick prototyping with different configurations, such as noninverting gain and inverting gain.

Specifications for the ADA4530-1 are provided in the ADA4530-1 data sheet available from Analog Devices, Inc. The ADA4530-1 data sheet and the AN-1373 Application Note should be consulted in conjunction with this user guide when using the evaluation board.

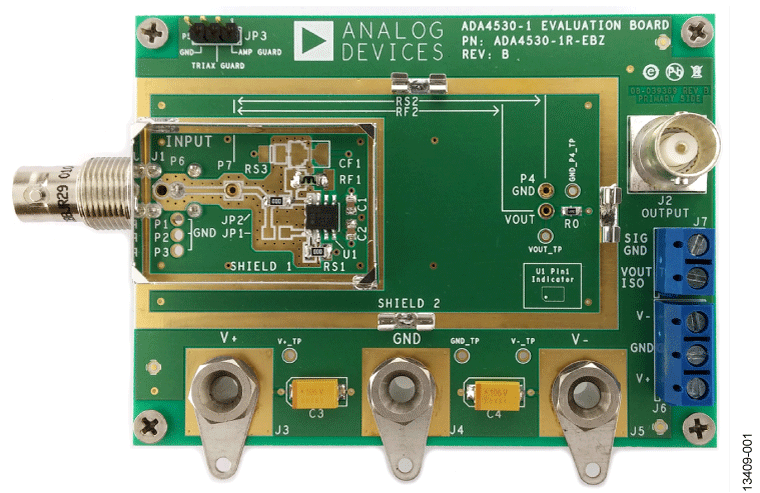

Figure 1 shows the top view of the evaluation board, and Figure 2 shows the bottom view. For more views of the evaluation board images, see the ADA4530-1R-EBZ Evaluation Board Photographs section.

ツールおよびシミュレーション

ツールおよびシミュレーション 5

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



リファレンス・デザイン

リファレンス・デザイン 1

Femtoampere Measurement System Functional Diagram

超高感度フェムトアンペア計測プラットフォーム ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0407

超高感度フェムトアンペア計測プラットフォーム ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

CN0407

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
超高感度フェムトアンペア計測プラットフォーム ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • フェムトアンペア・レベルの測定
  • 電位計グレードの入力アンプ
  • 最大入力バイアス電流: 20 fA(85 ℃)
  • 24 ビットのシグマ・デルタ ADC
詳細なリファレンス・デザインを表示 external link
