I2Cアイソレータ
アナログ・デバイセズのI2Cアイソレータ・ファミリーは、完全絶縁型のI2Cインターフェースに対応しています。このポートフォリオは、アナログ・デバイセズのiCoupler®チップ・スケール・トランス技術を利用しています。
iCouplerは、機能、性能、サイズ、消費電力の面でフォトカプラよりも優れた磁気アイソレーション技術です。アナログ・デバイセズの技術は、iCouplerチャンネルと半導体回路を組み合わせることによって、フル機能の絶縁型I2Cインターフェースを小スモール・ファクタで実現します。アナログ・デバイセズのI2Cアイソレータは、中央局のスイッチング、ネットワーキング、Power over Ethernet（PoE）などのアプリケーションに使用できます。
iCouplerは、機能、性能、サイズ、消費電力の面でフォトカプラよりも優れた磁気アイソレーション技術です。アナログ・デバイセズの技術は、iCouplerチャンネルと半導体回路を組み合わせることによって、フル機能の絶縁型I2Cインターフェースを小スモール・ファクタで実現します。アナログ・デバイセズのI2Cアイソレータは、中央局のスイッチング、ネットワーキング、Power over Ethernet（PoE）などのアプリケーションに使用できます。
製品セレクション・テーブル
安全性および規制コンプライアンスに関する情報
デジタル・アイソレーション製品のiCouplerファミリは、UL、CSA、VDE、TÜV、CQC、ATEX、IECExなどの様々な規制機関によってテストされ承認されています。この表は、各製品で達成された等級をまとめたもので、実際の安全性証明書のコピーへのリンクが含まれています。

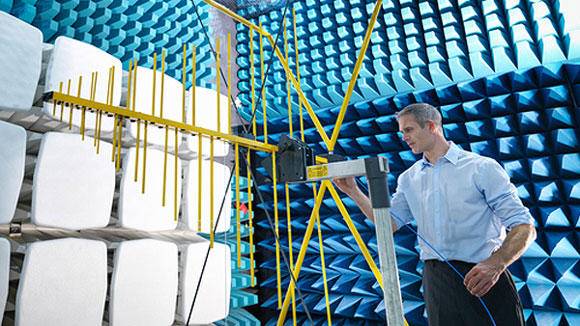

EMCのリソース
1つのコンポーネントであろうと、システム・レベルの大規模なソリューションに関わるものであろうと、EMCコンプライアンスの確保は必要であり、EMC設計のベスト・プラクティスは設計の開始時点から始まります。認定プロセスに備えると共に、競争で優位に立つために、当社が厳選したリソースをご活用ください。
