MAX14937

2チャネル、5kVRMS I2Cアイソレータ

すべて表示 showmore-icon

業界で最も柔軟なデジタルアイソレータによって低電圧(2.5V)デバイスと直接インタフェース

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.32
特長
  • デジタル信号の堅牢なガルバニック絶縁
    • 耐圧(VISO):5kVRMS (60秒)
    • 連続耐圧(VIOWM):848VRMS
    • 繰り返しピーク電圧(VIORM):1200VPEAK
    • IEC 61000-4-5適合サージ耐圧:±10kV
  • ほとんどのマイコンやFPGAと直接インタフェース
    • 許容電源:2.25V~5.5V
    • 双方向データ転送:DC~1.7MHz
  • 低消費電力
    • 5.3mA (1.7MHz時チャネル当り、typ)
製品概要
show more Icon

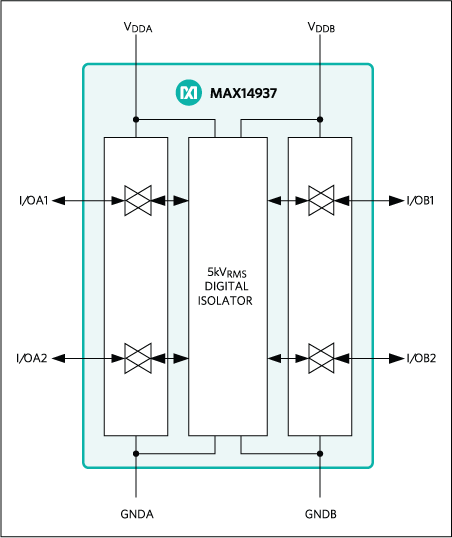

MAX14937は、マキシム独自のプロセス技術を採用した2チャネル、5kVRMS I2Cデジタルアイソレータです。2.75kVRMS絶縁を必要とするアプリケーションの場合は、MAX14933のデータシートを参照してください。このデバイスは、最大+125℃の周囲温度で、異なる電源領域を備えた回路間でデジタル信号を転送します。

このデバイスは、同一ライン上で両方向にデータを転送する必要がある、I2Cなどのアプリケーション用の2つの双方向、オープンドレインチャネルを提供します。ラッチアップ動作を防止するため、A側の出力はロジックロー電圧を0.9V (max)に安定化する特殊なバッファを備え、入力ロジックロースレッショルドは出力ロジックロー電圧より少なくとも50mV低くなります。B側はロジックロー出力電圧を安定化しない従来のバッファを備えています。

このデバイスは、アイソレータの両側に独立した2.25V~5.5Vの電源を備えています。このMAX14937は、DC~1.7MHzで動作し、クロックストレッチ機能を備えた絶縁型I2Cバスで使用することができます。

MAX14937は、ワイドボディの16ピンSOICパッケージ(10.3mm x 7.5mm)で提供され、-40℃~+125℃の周囲温度での動作が保証されています。

アプリケーション

  • バッテリマネージメント
  • I2C、SMBus、PMBusインタフェース
  • 計測
  • 電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.32

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX14937AWE+
  • HTML
  • HTML
MAX14937AWE+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

MAX14937WEVKIT

MAX14933/MAX14937の評価キット

zoom

MAX14937WEVKIT

MAX14933/MAX14937の評価キット

MAX14933/MAX14937の評価キット

機能と利点

  • 使いやすさ
    • Micro-USBまたはテストポイント経由で容易に給電
    • SMAコネクタで外部機器と接続
  • 保証5kVRMS絶縁
  • 完全実装および試験済み

製品の詳細

MAX14933/MAX14937の評価キット(EVキット)は、16ピンワイドボディのSOIC表面実装パッケージに封止された2チャネルデジタルアイソレータのMAX14933/MAX14937の機能を実証する完全実装および試験済み回路基板です。このEVキットは、+5V用に個別調整可能な2つの独立した電源を特長としています。

アプリケーション

  • バッテリマネージメント
  • 計測
  • 電源

MAX14933WEVKIT

MAX14933/MAX14937の評価キット

zoom

MAX14933WEVKIT

MAX14933/MAX14937の評価キット

MAX14933/MAX14937の評価キット

機能と利点

  • 使いやすさ
    • Micro-USBまたはテストポイント経由で容易に給電
    • SMAコネクタで外部機器と接続
  • 保証5kVRMS絶縁
  • 完全実装および試験済み

製品の詳細

MAX14933/MAX14937の評価キット(EVキット)は、16ピンワイドボディのSOIC表面実装パッケージに封止された2チャネルデジタルアイソレータのMAX14933/MAX14937の機能を実証する完全実装および試験済み回路基板です。このEVキットは、+5V用に個別調整可能な2つの独立した電源を特長としています。

アプリケーション

  • バッテリマネージメント
  • 計測
  • 電源
