LTM2810

7.5kV実効値 SPI/デジタル、または I2C µモジュール・アイソレータ、トランス・ドライバ付き

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$10.54
機能
  • 6チャンネル・ロジック・アイソレータ:1 分当たり 7500V実効値
  • 沿面距離:16.2mm
  • CSA – UL – IEC 認定ム(申請中)
  • 3V ~ 5.5V の電源動作
  • 絶縁型サイド LDO 内蔵のトランス・ドライバ
  • SPI/デジタル (LTM2810-S) または I2C (LTM2810-I) オプション

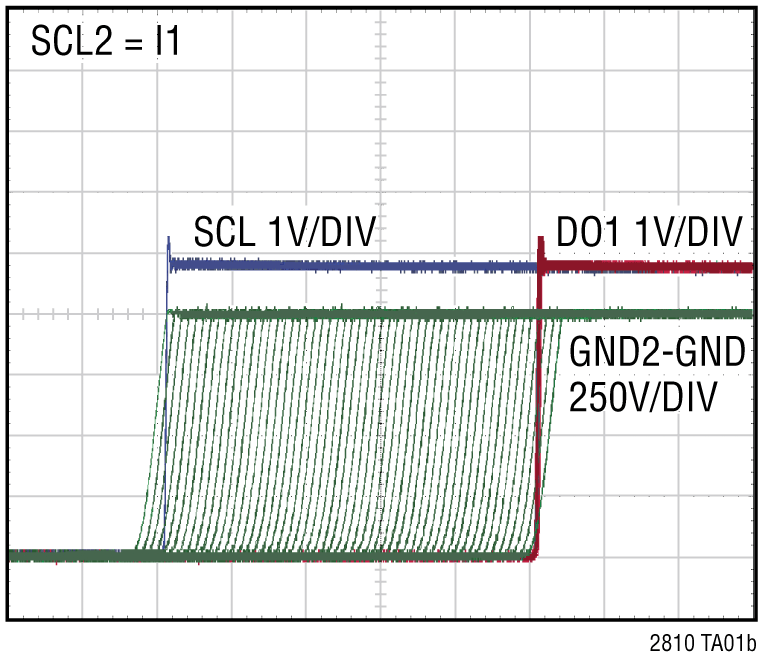

  • 高いコモンモード過渡耐圧:50 kV/μs
  • 高速動作
    • 10MHz デジタル・アイソレーション
    • 4MHz/8MHz SPI アイソレーション
    • 400kHz I2C アイソレーション
  • 最高 125°C の動作 (Hグレード)
  • 柔軟なデジタル・インターフェーシング用 1.62V ~ 5.5V ロジック電源
  • ±絶縁バリアにまたがる 25kV ESD HBM
  • 最大連続動作電圧:1kV実効値、1.6kVDC
  • 低電流シャットダウン・モード (<10µA)

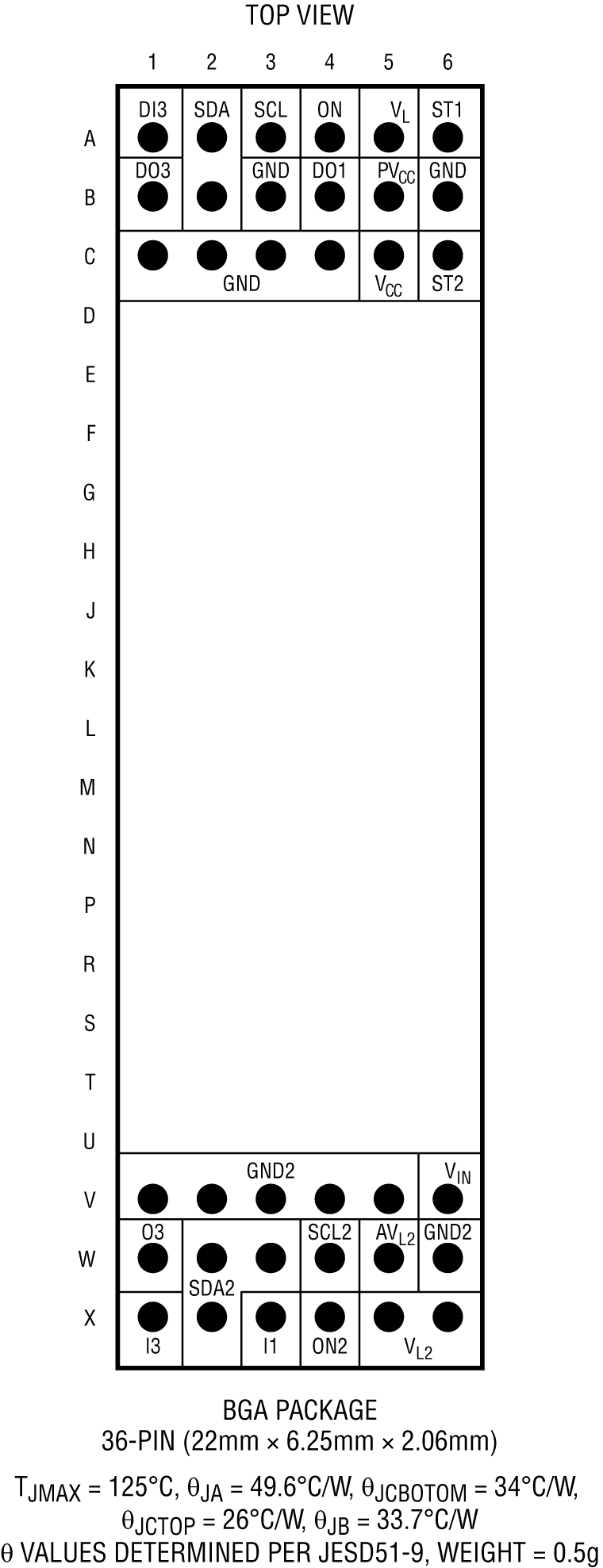

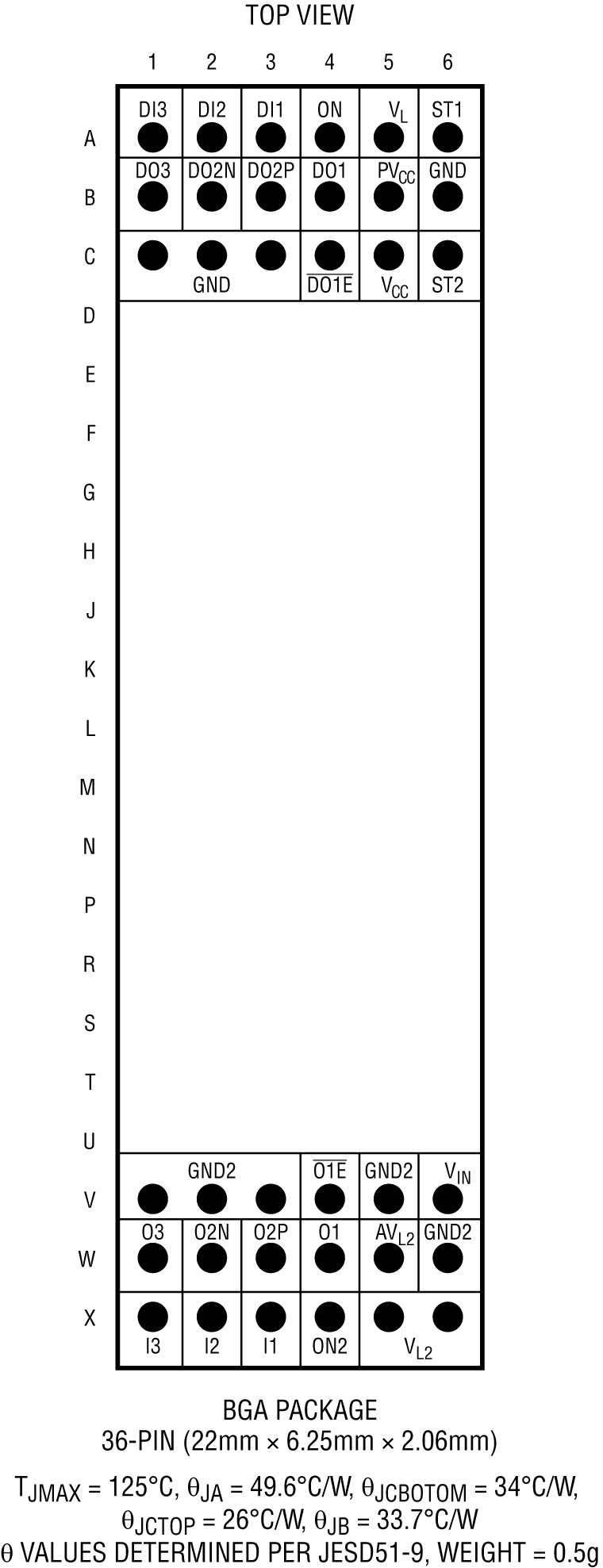

  • BGA パッケージ: 22mm × 6.25mm × 2.06mm
製品概要
show more Icon

LTM2810 はフル機能のガルバニック・デジタル µModule®(マイクロモジュール)アイソレータです。外付け部品は必要ありません。個別の 3V ~ 5.5V 電源がデジタル・アイソレータの各サイドに電力を供給します。個別のロジック電源ピンにより、主電源に左右されず、1.62V ~ 5.5V の異なったロジック・レベルで簡単にインターフェース接続できます。

モジュール・オプションは SPI (LTM2810-S) と I2C (LTM2810-I) との互換性があり、マスター・モードのみ、仕様つきで提供しています。

このモジュールには、補正トランス出力をレギュレーションするために、ロジック側にトランス・ドライバが内蔵されており、絶縁側にLDO が搭載されています。LDO の出力は通常、5V ですが、オーバードライブしてもかまいません。

結合インダクタは、入出力ロジック・インターフェース間に 7500V実効値 の絶縁を提供します。このデバイスは、異なった接地電位をもつシステムに理想的であり、 50kV/μs を超える速さの大きなコモンモード過渡電圧により、中断せずに通信を行うことができます。

アプリケーション

  • EV/HEV システム
  • 工業用および量計システム
  • 試験装置および計測装置
  • 医療機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$10.54

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM2810CY-I#PBF
  • HTML
  • HTML
LTM2810CY-S#PBF
  • HTML
  • HTML
LTM2810HY-I#PBF
  • HTML
  • HTML
LTM2810HY-S#PBF
  • HTML
  • HTML
LTM2810IY-I#PBF
  • HTML
  • HTML
LTM2810IY-S#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM2810CY-I#PBF

製造中

LTM2810CY-S#PBF

製造中

LTM2810HY-I#PBF

製造中

LTM2810HY-S#PBF

製造中

LTM2810IY-I#PBF

製造中

LTM2810IY-S#PBF

製造中

2 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM2810CY-I#PBF

製造中

LTM2810CY-S#PBF

製造中

LTM2810HY-I#PBF

製造中

LTM2810HY-S#PBF

製造中

LTM2810IY-I#PBF

製造中

LTM2810IY-S#PBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM2810CY-I#PBF

製造中

LTM2810CY-S#PBF

製造中

LTM2810HY-I#PBF

製造中

LTM2810HY-S#PBF

製造中

LTM2810IY-I#PBF

製造中

LTM2810IY-S#PBF

製造中

2 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM2810CY-I#PBF

製造中

LTM2810CY-S#PBF

製造中

LTM2810HY-I#PBF

製造中

LTM2810HY-S#PBF

製造中

LTM2810IY-I#PBF

製造中

LTM2810IY-S#PBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC2832A

LTM2810 SPI/デジタルまたは I2C µModule アイソレータ用トランス・ドライバ付きデモボード

zoom

DC2832A

LTM2810 SPI/デジタルまたは I2C µModule アイソレータ用トランス・ドライバ付きデモボード

LTM2810 SPI/デジタルまたは I2C µModule アイソレータ用トランス・ドライバ付きデモボード

製品の詳細

デモンストレーション回路 2832A は、シリアル周辺機器インターフェースバス(SPI)または IC 間バス (I2C) µModule アイソレータで、LTM2810 を特長とする統合トランス・ドライバ内蔵です。分離電源は、デモボードに含まれている統合化トランス・ドライバとトランスによって生成されます。アナログ・デバイセズのアイソレータ µModule テクノロジを介して、アイソレーション障壁を越えて必要なすべてのシグナリングを伝達します。
