製品概要

機能と利点

  • レシーバーの複雑さと必要なステージ数を低減し、性能を向上させると共に消費電力を抑える
  • イメージ除去の問題と望まないミキシングを防止する

製品概要

AD-FMCOMMS6-EBZ評価用ボードは、AD9652デュアル16ビットA/Dコンバータ、ADL5566広ダイナミック・レンジRF/IFデュアル差動アンプ、およびADL5380直交復調器に基づく400MHz~4.4GHzのレシーバーです。

これは、ダイレクト・コンバージョン(ホモダインやゼロIFとも)レシーバー・アーキテクチャに対するI/Q復調アプローチです。複数の周波数変換を行えるスーパーへテロダイン・レシーバーに対し、ダイレクト・コンバージョン無線は1つの周波数変換のみを行います。周波数変換が1つであることは、以下の理由で有利です。

  • レシーバーの複雑さと必要なステージ数を低減し、性能を向上させると共に消費電力を抑える
  • イメージ除去の問題と望まないミキシングを防止する


このトポロジーにより、差動信号環境のイメージ除去と迅速な実装が実現します。ACDへのフルスケール入力を維持するための増幅ステージがあります。局部発振器とADCクロックがボード上に実装され、同じリファレンス信号を共有して不鮮明さを防止します。フォーム・ファクタはVITA57に準拠し、すべてのDC電源がFMCコネクタを通してデータ・キャプチャ・ボードから配線されています。この評価用ボードは、「商用の」(COTS)コンポーネントを使用した防衛用および商用のレーダーを目的とした高性能レシーバー・シグナル・チェーンを実現しています。回路全体の帯域幅は220MHzで、パス・バンドの平坦性は+/_1.0dBです。145MHzのIFで測定したS/N比およびSFDRは、それぞれ64dBおよび75dBcです。

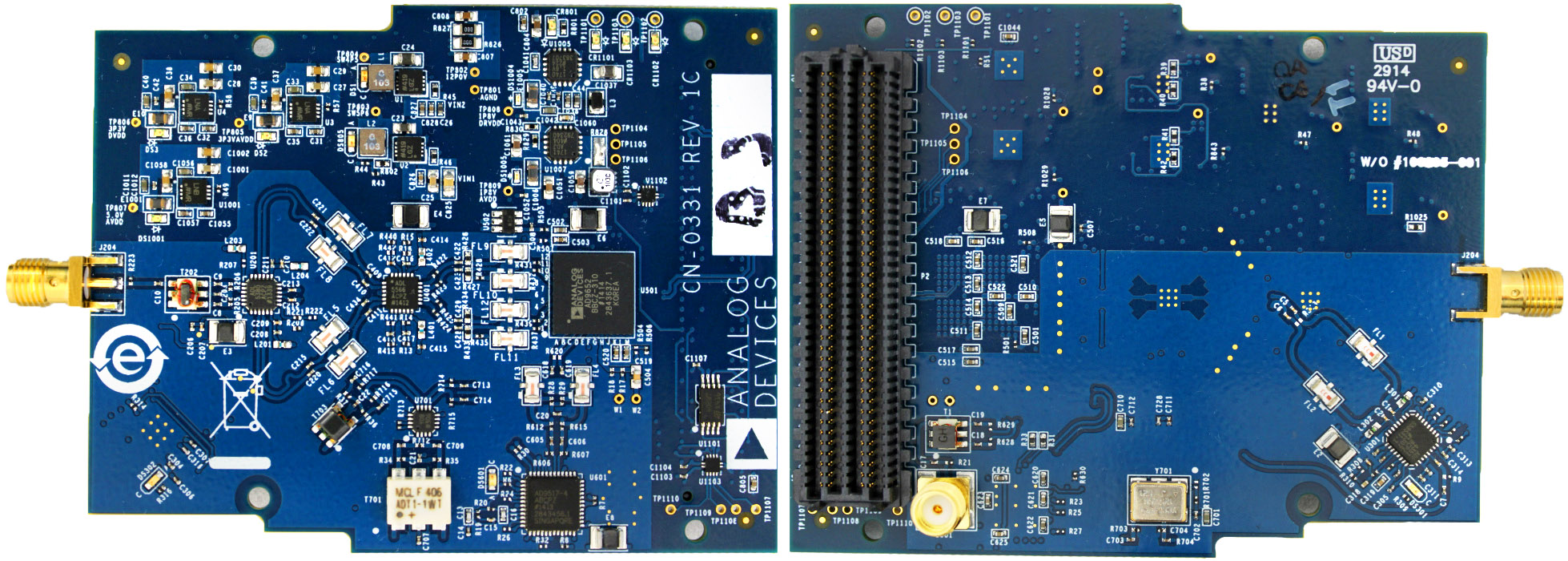

リファレンス・ボード

Reference Board: AD-FMCOMMS6-EBZ

Pin Hover over the colored pins to learn more about Analog Devices' products used on this board
ADP1740

1.8V LDO

ADP1740

1.8V LDO

ADP2370

Buck Converter

ADP2370

Buck Converter

ADM7150

5.0V LDO

ADM7150

3.3V LDO

ADM7150

3.3V LDO

AD9652

16bit 310MSPS ADC

ADL5566

ADC Driver

ADCLK925

SIDO Fan-Out Buffer

AD9517-4

Clock Driver

ADL5380

IQ Demod

ADF4351

Ultra-Wideband Synthesizer

fmcadc-ebz-circuit
