RF 信号アナライザとベクトル・ネットワーク・アナライザ

Apolloミックスド・シグナル・フロント・エンド（MxFE^®）は、16ビットで最大サンプリング・レートが28GSPSのRF D/Aコンバータ（DAC）コア、および12ビットで最大サンプリング・レートが20GSPSのRF A/Dコンバータ（ADC）コアを内蔵した高集積デバイスです。AD9084は、4つの送信チャンネルと4つの受信チャンネルをサポートしており、瞬時帯域幅の広い信号を処理するために広帯域のADCとDACが必要なアプリケーションに最適です。このデバイスは、48レーンの32.5Gbps JESD204Cまたは20Gbps JESD204Bデータ・トランシーバー・ポート、オンチップ・クロック逓倍器、およびデジタル・シグナル・プロセッサ（DSP）機能を備え、広帯域またはマルチバンドのDC～RFアプリケーションを対象としています。また、DSPデータパスをバイパスしてADCコアやDACコアの全帯域幅能力を使用できるバイパス・モードも備えています。更に、フェーズド・アレイ・レーダー・システムや電子戦アプリケーションを対象とした低遅延ループバック・モードおよび周波数ホッピング・モードも備えています。

AD9084は24mm × 26mmの899ボールBGAに収められ、−40°C～+110°Cのジャンクション温度範囲で動作します。その他の情報については、ApolloSupport@analog.comにお問い合わせください。

アプリケーション

• レーダーおよび通信
• L/S/C/X/Ku帯レーダーおよび電子戦
• フェーズ・アレイ・システム
• ブロードバンド通信システム
• 電子試験装置および計測装置
• 衛星通信
• マイクロ波のポイントtoポイント、Xバンド、および5Gミリ波

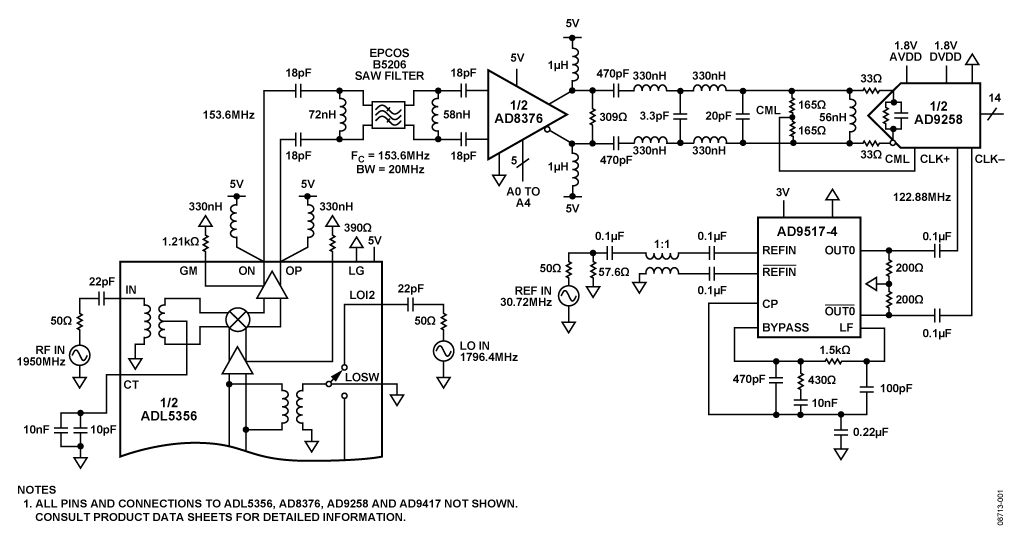

ADL5960はフォーム・ファクタの小さい広帯域のベクトル・ネットワーク・アナライザ用フロント・エンドであり、抵抗性双方向ブリッジ、ダウン・コンバージョン・ミキサー、プログラマブルIFアンプおよびフィルタ、および高い柔軟性を備えた局部発振器（LO）インターフェースで構成されています。ブリッジは、17GHzまでの周波数で14dBを超える方向性を備えています。RFINからRFOUTまでの1次伝送線は50Ωに広帯域整合されており、低周波数での損失は1.1dB、20GHzでは1.8dBです。

ADL5960は様々なLOインターフェース構成をサポートしているので、ベクトル・ネットワーク・アナライザ（VNA）ソリューションのクロック設計と、デバイスからA/Dコンバータ（ADC）へのインターフェース接続を単純化することができます。また、LOインターフェースの分周器と逓倍器により、LOソースの動作周波数範囲を超える計測スイープが可能になるので、6GHzのシンセサイザを使用し、20GHzの全周波数範囲にわたってADL5960を動作させることができます。IF周波数オフセット・ミキサーは、OFPおよびOFMピンによって形成されるオフセット・インターフェースを介して駆動されますが、掃引されるRFおよびLOインターフェースが同じ周波数ソースを共有できるようにすることで、設計をさらに単純化できます。IF出力信号の周波数はOFP/OFMインターフェースを駆動する低周波数ソースによって決まりますが、4分周をイネーブルし、ADCのサンプル周波数でこのインターフェースを駆動すると、IF出力信号が自動的に最初のナイキスト・ゾーンにセンタリングされます。

帯域幅をプログラムできるIFフィルタと、ゲインを個別にプログラムできるIFアンプにより、順方向チャンネル（IFFP、IFFM）および逆方向チャンネル（IFRP、IFRM）のIF出力信号のダイナミック・レンジを同時に最適化することが可能です。IFアンプは出力コモンモード・レベルを調整可能で、十分な駆動能力と広い出力電圧振幅を備えているので、幅広いADCと直接インターフェースを取ることができます。

ADL5960のすべての構成と機能は、3線式シリアル・ペリフェラル・インターフェース（SPI）を介して完全にプログラム可能です。ADL5960は、3mm × 4mmの26ピンLGA（ランド・グリッド・アレイ）パッケージで提供されます。

アプリケーション

• 広帯域マルチポート・ベクトル・ネットワーク・アナライザ
• Sパラメータの大きさおよび位相計測
• インラインRF電力計測
• 自動試験装置
• 反射率計
• 材料分析

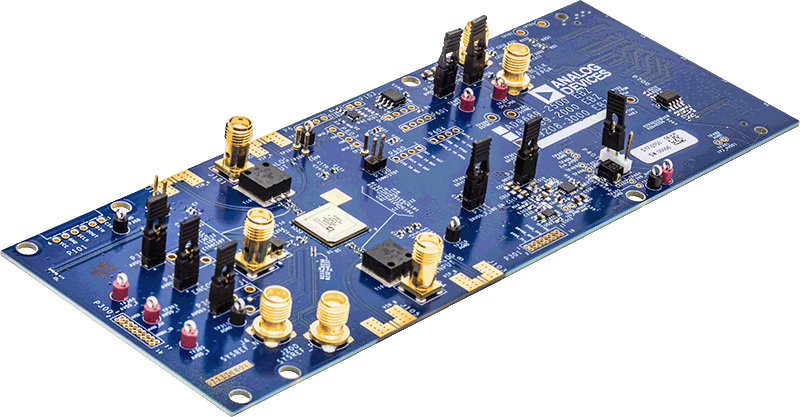

AD9208は、デュアル、14ビット、3GSPSのA/Dコンバータ(ADC)です。このデバイスはバッファとサンプル＆ホールド回路を内蔵し、低消費電力、小型、使い易さを考慮して設計されています。この製品は通信アプリケーションに対応するように設計されており、最大5 GHzの広帯域アナログ信号を直接サンプリングできます。ADC入力の−3 dB帯域幅は9 GHzです。AD9208は小型パッケージで、広い入力帯域、高サンプリング・レート、優れた直線性、低消費電力を達成するように最適化されています。

デュアルのADC コアはマルチステージの差動パイプライン・アーキテクチャを採用し、出力誤差補正ロジックを内蔵しています。各ADCの入力は広帯域になっており、ユーザ選択可能な、多様な入力範囲をサポートします。電圧リファレンスを内蔵しているので回路設計が容易です。アナログ入力とクロック信号は差動入力です。ADCのデータ出力は内部でクロスバー・マルチプレクサを通して4つのデジタル・ダウン・コンバータ（DDC)に接続されています。各DDCは直列接続された最大5段の信号処理段で構成されています：48ビット周波数変換器(数値制御発振器(NCO))と最大4個のハーフバンド・デシメーション・フィルタ。NCOにはプリセットする帯域を汎用入／出力(GPIO) を介して選択できるオプションがあり、最大3種類の帯域を選択できます。DDCモード間のAD9208の動作はSPI プログラマブル・プロファイルを介して選択可能です。

AD9208はDDC回路の他に、通信用レシーバ内に自動ゲイン制御 (AGC) 機能を簡素化する複数の機能を備えています。さらに、スレッショールドが可変の検出器を使うと、ADCのレジスタ 0x0245の中の高速検出制御ビットを使って着信信号電力をモニターすることができます。入力信号レベルが可変のスレッショールドを超えると、高速検出インジケータがハイ・レベルになります。このスレッショールド・インジケータのレイテンシは小さいため、ユーザは迅速にシステム・ゲインを下げて、ADC入力がオーバーレンジ状態になるのを防ぐことができます。高速検出出力に加え、AD9208は信号をモニターする機能も備えています。信号モニター・ブロックは、ADCでデジタル化された信号に関する追加の情報を提供します。

DDCの構成と受信ロジック・デバイスの許容レーン・レートに応じて、サブクラス1 JESD204Bに基づく高速シリアル出力を1レーン、2レーン、4レーン、8レーンの多様なレーン構成にすることができます。複数個のデバイス同期は、SYSREF±とSYNCINB±入力ピンを通してサポートされています。

AD9208には必要に応じて大幅な省電力を可能にする柔軟なパワーダウン・オプションがあります。これらすべての機能は3線式 シリアル・ポート・インターフェース(SPI) を使って設定可能です。

AD9208は196ボールの鉛フリーBGAパッケージを採用し、-40°C～+85°Cの周囲温度範囲で仕様を規定しています。この製品は米国の特許によって保護されています。

このデータシートを通して、FD_A/GPIO_A0 のような複数機能をもつピンはピン名をフルで呼称する場合とピンの1機能（たとえば FD_Aで、その機能のみ関連する時）で呼称する場合がある事に注意してください。

製品のハイライト

1. 入力の広い−3 dB帯域幅（9 GHz）により、最大5GHzまでの信号のダイレクト無線信号サンプリングに対応。
2. 内蔵の4個の広帯域デシメーション・フィルタとNCO回路により、マルチバンド・レシーバをサポート。
3. GPIOピンを使ってイネーブルにする高速NCOスイッチング。
4. 個別のシステム要求を満たすために製品の各種特性と機能をSPIを使って制御します。
5. プログラマブル高速オーバーレンジ検出と信号モニター。
6. システムの温度管理用ダイオード温度センサーを内蔵。
7. 12mm × 12mm、196 ピン BGA

アプリケーション

• ダイバーシティ・マルチバンド、マルチ・モード・デジタル・レシーバ
• 3G/4G、 TD-SCDMA、 W-CDMA、 GSM、 LTE、 LTE-A
• 電子試験／計測システム
• フェーズドアレイレーダーと電子戦闘
• DOCSIS 3.0 CMTS アップストリーム・レシーバ・パス
• HFCデジタル・リバース・パス・レシーバ

AD9689 は、14 ビットの 2.0 GSPS/2.6 GSPS デュアル A/D コンバータ（ADC）です。低消費電力、小型、使いやすさを目標に設計されたオンチップ・バッファとサンプル&ホールド回路を備えたデバイスです。最大で 5 GHz の広帯域幅アナログ信号をダイレクト・サンプリングする通信アプリケーションに対応できるように設計されています。この ADC 入力の −3 dB 帯域幅は 9 GHz です。AD9689 は、広い入力帯域幅、高いサンプリング・レート、優れた直線性、低消費電力を小型パッケージで提供できるように最適化されています。

デュアル ADC コアはマルチステージの差動パイプライン・アーキテクチャを採用し、出力誤差補正ロジックを内蔵しています。各 ADCは広帯域幅入力を備えており、選択可能な多様な入力範囲をサポートします。電圧リファレンスを内蔵しているので設計が容易になります。アナログ入力とクロック信号は差動入力です。ADC のデータ出力は内部でクロスバー・マルチプレクサを通して 4 つのデジタル・ダウンコンバータ（DDC）に接続されています。各 DDC は、48 ビット周波数変換器（数値制御発振器（NCO））とデシメーション・レートの、カスケード接続された複数の信号処理段で構成されています。NCO ではプリセット帯域を汎用入出力（GPIO）ピンで選択することができ、3 つまでの帯域を選択できます。DDC モード間の AD9689 の動作は SPI でプログラム可能なプロファイルを介して選択可能です。

AD9689 は DDC ブロックの他に、通信用レシーバー内に自動ゲイン制御（AGC）機能を簡素化する複数の機能を備えています。プログラマブル閾値検出器は、ADC のレジスタ 0x0245 の高速検出コントロール・ビットを使って入力信号の電力をモニタすることができます。入力信号レベルがプログラマブルな閾値を超えると、高速検出インジケータがハイ・レベルになります。この閾値インジケータは遅延が小さいため、短時間でシステム・ゲインを下げて ADC 入力のオーバーレンジ状態を回避することができます。AD9689 は、高速検出出力に加え、信号モニタリング機能も備えています。信号モニタリング・ブロックは、ADC でデジタル化される信号に関する追加情報を提供します。サブクラス 1 JESD204B に基づく高速シリアル出力は、DDC の構成と受信ロジック・デバイスの許容レーン・レートに応じて、1 レーン、2 レーン、4 レーン、8 レーンの多様なレーン構成にすることができます。マルチデバイス同期は、SYSREF± 入力ピンと SYNCINB± 入力ピンを通してサポートされています。

AD9689 には、必要に応じて大幅な節電を可能にする柔軟なパワーダウン・オプションがあります。これらの機能はすべて 3 線式シリアル・ポート・インターフェース（SPI）を使ってプログラムできます。

AD9689 は 196 ボールの無鉛 BGA パッケージで提供され、−40 ºC ～ +85 ºC の周囲温度範囲で仕様が規定されています。この製品は米国の特許によって保護されています。

このデータシートでは、FD_A/GPIO_A0 などの複数機能を持つピンは、全機能を表すピン名で表記するか、あるいは特定の機能のみが該当するところでは、例えば FD_A のようにピンの 1 つの機能で表記しています。

1. 広い −3 dB 入力帯域幅（9 GHz）により、最大約 5 GHz までの信号のダイレクト無線周波数（RF）サンプリングをサポート。
2. 内蔵の 4 個の広帯域デシメーション・フィルタと NCO ブロックにより、マルチバンド・レシーバーをサポート。
3. GPIO ピンを使ってイネーブルされる高速 NCO スイッチング。
4. 特定のシステム条件を満たすように製品の各種特性と機能を SPI で制御。
5. プログラマブルな高速オーバーレンジ検出と信号モニタリング。
6. システム温度管理用のオンチップ温度ダイオード。
7. 12 mm × 12 mm、196 ボール BGA。
8. ピン、パッケージ、機能、メモリマップは14ビット、3.0 GSPS、JESD204B デュアルADCのADCAD9208と互換性有り。

• ダイバーシティ・マルチバンドおよびマルチモード・デジタル・レシーバー
• 3G/4G、TD-SCDMA、W-CDMA、GSM、LTE、LTE-A
• 電子テストおよび計測システム
• フェーズド・アレイ・レーダーおよび電子戦
• DOCSIS 3.0 CMTS アップストリーム・レシーブ・パス
• HFC デジタル・リバース・パス・レシーバー

AD9691は、デュアル、14ビット、1.25 MSPSのA/Dコンバータ（ADC）です。このデバイスはバッファとサンプル＆ホールド回路を内蔵しており、低消費電力、小型、使い易さを考慮して設計されています。この製品は最大1.5 GHzの広帯域アナログ信号をサンプリングできるように設計されています。

デュアルのADCコアはマルチステージの差動パイプライン・アーキテクチャを採用し、出力誤差補正ロジックを内蔵しています。各ADCの入力は広帯域になっており、ユーザー選択可能な、多様な入力範囲に対応します。リファレンス電圧を内蔵しているので回路設計が容易です。

各ADCのデータ出力はオプションで内部的に2つのデジタル・ダウン・コンバータ（DDC）に接続されています。各DDCは直列接続の4つの信号処理段で構成されています：12ビット周波数変換器（NCO）、4つのハーフバンド・デシメーション・フィルタ。

AD9691はレシーバDDC回路の他に、通信用レシーバ内に自動ゲイン制御（AGC）機能を簡素化する複数の機能を備えています。さらに、スレッショールドが可変の検出器を使うと、ADCの高速検出出力ビットを使って着信信号電力をモニタすることができます。入力信号レベルが可変のスレッショールドを超えると、高速検出インジケータがハイ・レベルになります。このスレッショールド・インジケータの待ち時間は小さいため、ユーザーは迅速にシステム・ゲインを下げてADC入力でのオーバーレンジ状態を回避することができます。

DDCの構成と受信ロジック・デバイスの許容レーン・レートに応じて、サブクラス1 JESD204Bに基づく高速シリアル出力を1レーン、2レーン、または4レーンの多様なレーン構成にすることができます。複数個のデバイス同期は、SYNCINB±入力ピンを通してサポートされています。

AD9691は88ピンの鉛フリーLFCSPパッケージを採用し、-40°C～+85°Cの工業温度範囲で仕様を規定しています。

製品のハイライト

1. 低消費電力アナログ・コア、14ビット、チャンネル当り1.9 Wの1.25 GSPS デュアルA/Dコンバータ（ADC）。
2. 広いフルパワー帯域幅は、最大1.5 GHZまでの信号のIFサンプリングをサポートします。
3. プログラマブル入力終端を持ったバッファ入力は、フィルタの設計と導入を簡素化します。
4. 柔軟なシリアル・ポート・インターフェース（SPI）は、個別のシステム要求を満たすために製品の各種特性と機能を制御します。
5. プログラマブルな高速オーバーレンジ検出機能
6. 12 mm×12 mmの88ピンLFCSP。

• 通信関連（広帯域レシーバとデジタル・プリディストーション）
• 計測機器（スペクトラム・アナライザ、ネットワーク・アナライザ、内蔵RFテスト回路）
• DOCSIS 3.x CMTSアップストリーム・レシーバ・パス
• 高速データ・アクイジション・システム

AD9684は、デュアル、14ビット、500 MSPSのA/Dコンバータです。このデバイスはバッファとサンプル＆ホールド回路を内蔵し、低消費電力、小型、使い易さを考慮して設計されています。この製品は広帯域のアナログ信号をサンプリングできるように設計されています。AD9684は小型パッケージに収納され広い入力帯域、高サンプリング・レート、優れた直線性、低消費電力を目標に最適化されています。

デュアルのADCコアはマルチステージの差動パイプライン・アーキテクチャを採用し、出力誤差補正ロジックを内蔵しています。各ADCの入力には広帯域のバッファが接続されており、ユーザー選択可能な、多様な入力範囲をサポートします。リファレンス電圧を内蔵しているので回路設計が容易です。各ADCのデータ出力はオプションで内部的に1/2デシメーション回路ブロックに接続されます。

アナログ入力とクロック信号は差動入力です。各ADCのデータ出力はオプションで内部的に2つのデジタル・ダウン・コンバータ（DDC）に接続されます。各DDCは直列接続の4つの信号処理段で構成されています：12ビット周波数変換器（NCO）、2、4、8分周に対応する3つのハーフバンド・デシメーション・フィルタ。

アプリケーション

• 通信関連
• ダイバーシティ・マルチバンド、マルチ・モード・デジタル・レシーバ：
  3G／4G、TD-SCDMA、WCDMA、MC-GSM、LTE
• 汎用ソフトウェア無線
• ウルトラ・ワイドバンド衛星用レシーバ
• 計測機器（スペクトラム・アナライザ、ネットワーク・アナライザ、内蔵RFテスト回路）
• レーダー
• デジタル・オシロスコープ
• 高速データ・アクイジション・システム
• DOCSIS CMTS アップストリーム・レシーバ・パス
• HFCデジタル・リバース・パス・レシーバ

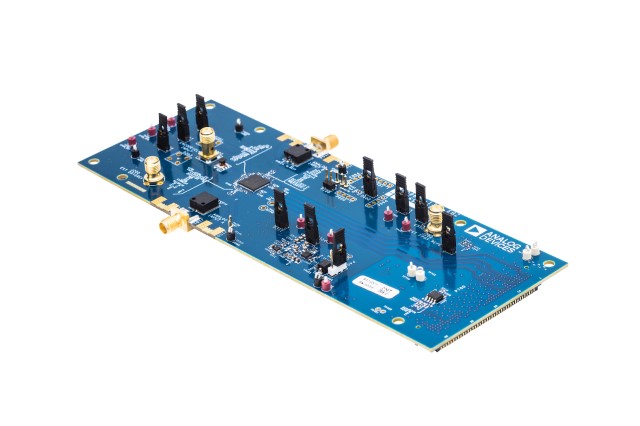

AD9680は、デュアル、14ビット、1.25GSPS/1GSPS/820MSPS/500MSPSのA/Dコンバータ（ADC）です。デバイスは、オンチップのバッファ回路とサンプル＆ホールド回路を備えており、低消費電力、小型サイズおよび使い易く設計されています。このデバイスは、最大2GHzまでの広帯域幅アナログ信号をサンプリングするように設計されています。AD9680は、小型パッケージ内に、広い入力帯域幅、高サンプリング・レート、優れた直線性および低消費電力と最適化されています。

デュアルのADCコアは、マルチステージの差動パイプライン・アーキテクチャを採用し、出力誤差補正ロジックを内蔵しています。各ADCは、ユーザー選択可能な多様な入力範囲をサポートする広帯域幅入力となっています。リファレンス電圧を内蔵しているため設計が容易です。

アナログ入力とクロック信号は、差動の入力となっています。各ADCデータの出力は、2つのデジタル・ダウンコンバータ（DDC）に内部で、接続されています。各DDCは、5段にカスケードされた信号処理段で構成されています。：12ビットの周波数変換（NCO）と4つのハーフ・バンド・デシメーション・フィルタ。DDCはデフォルトでバイパスされます。

DDCブロックに加えて、AD9680は、通信用レシーバ内の自動ゲイン制御（AGC）機能を簡素化する幾つかの機能を備えています。プログラマブルなスレッショールド検出器を使うと、ADCの高速検出ビットを使って着信信号パワーをモニタすることができます。もし入力信号レベルがプログラマブルなスレッショールドを超えると、高速検出インジケータがハイ・レベルになります。このスレッショールド・インジケータの待ち時間は小さいため、迅速にシステム・ゲインを下げてADC入力で範囲外状態を回避することができます。

ユーザーは、DDC構成とレシーブ・ロジック・デバイスがアクセプト可能なレーン・レート次第で、サブクラス1　JESD204Bベースの高速シリアル出力は、1、2、4レーン配置のさまざまな構成にすることできます。複数個のデバイス同期は、SYSREF±とSYNCINB±入力ピンを通してサポートされています。

AD9680は柔軟なパワーダウン・オプションを備えており、必要に応じて大幅な省電力を可能にします。これら全ての機能は、1.8V～3.3Vの3線SPIを使ってプログラムすることができます。

AD9680は、64ピン鉛フリーLFCSPパッケージを採用し、－40℃～＋85℃の工業用温度範囲にわたって仕様規定されています。この製品はUS特許によって保護されています。

1. 広いフルパワー帯域幅は、最大2GHZまでの信号のIFサンプリングをサポートします。
2. プログラマブル入力終端を持ったバッファ入力は、フィルタの設計と導入を簡素化します。
3. 4つの内蔵された広帯域デシメーション・フィルタと数値制御発振（NCO）ブロックは、マルチバンド・レシーバをサポートします。
4. 柔軟なシリアル・ポート・インターフェース（SPI）は、システムが必要とする仕様にミートするための、いろいろな製品の特性と機能を制御します。
5. プログラマブルな高速オーバ・レンジ検出機能
6. 9mm×9mmの64ピンLFCSPパッケージ

• 通信関連
• ダイバーシティ・マルチバンド、マルチ・モード・デジタル・レシーバ：
  3G/4G、TD-SCDMA、W-CDMA、GSM、LTE
• 汎用ソフトウェア無線
• ウルトラ・ワイドバンド衛星用レシーバ
• 計測機器
• レーダ
• 通信諜報（SIGINT）
• DOCSIS　3.0　CMTSアップストリーム・レシーバ・パス
• HFCデジタル・リバース・パス・レシーバ

AD9371 は高度に集積化された広帯域 RF トランシーバで、デュアル・チャンネルのトランスミッタとレシーバ、集積化されたシンセサイザおよびデジタル信号処理回路を搭載しています。この IC は、FDD と TDD の両方のアプリケーションの 3G/4G ミクロおよびマクロ基地局の設備に求められる、高性能と低消費電力の様々な組み合わせを実現します。AD9371 は 300 MHz ～ 6000 MHz で動作し、認可および無認可のセルラ帯域のほとんどをカバーします。この IC は最大 100 MHz のレシーバ帯域幅をサポートします。また、オブザベーション・レシーバと最大 250 MHz の送信シンセシス帯域幅をサポートしており、デジタル補正アルゴリズムに対応します。

トランシーバは、最高水準のノイズ指数と直線性を備えた広帯域直接変換信号経路で構成されています。レシーバとトランスミッタを一体化した各サブシステムは、DC オフセット補正回路、直交誤差補正回路、およびプログラマブル・デジタル・フィルタを内蔵しているため、デジタル・ベースバンドにこれらの機能は不要です。補助 A/D コンバータ（ADC）、補助 D/A コンバータ（DAC）、汎用入出力（GPIO）などのいくつかの補助機能を搭載しており、モニタリングや制御などの追加機能も提供します。

2 つの入力を備えたオブザベーション・レシーバ・チャンネルを内蔵しており、各トランスミッタ出力をモニタし、干渉の軽減とキャリブレションのアプリケーションを実行します。このチャンネルは、種々の帯域の無線の使用率をモニタ可能な 3 つのスニファ・レシーバ入力にも接続されています。

高速の JESD204B インターフェースは最大 6144 Mbps のレーン・レートをサポートします。トランスミッタ専用に 4 つのレーンがあり、レシーバ・チャンネルおよびオブザベーション・レシーバ・チャンネル専用に 4 つのレーンがあります。

全機能内蔵のフェーズロック・ループ（PLL）は、トランスミッタ、レシーバ、オブザベーション・レシーバ、クロック・セクションに対して高性能で低消費電力のフラクショナル N 周波数シンセシスを提供します。注意深い設計とレイアウトの技術により、高性能基地局のアプリケーションに必要な絶縁が与えられます。電圧制御発振器（VCO）とループ・フィルタの全ての構成要素が内蔵されており、外付け部品数が最小限に抑えられています。

AD9371 のコアに給電するには 1.3 V 電源を必要とし、標準 4 線式シリアル・ポートで制御します。別の電源により、適切なデジタル・インターフェース・レベルを与えて、トランスミッタと補助コンバータの性能を最適化します。AD9371 は、12 mm × 12 mm、196 ボールのチップ・スケール・ボール・グリッド・アレイ（CSP_BGA）パッケージを採用しています。

アプリケーション

• 3G/4G ミクロおよびマクロ基地局（BTS）
• 3G/4G マルチキャリア・ピコセル
• FDD および TDD のアクティブ・アンテナ・システム
• マイクロ波非直接照準（NLOS）バックホール・システム

AD9361は、3G／4G基地局アプリケーションに使用できるように設計された高性能、高集積のRF Agile Transceiver™（RFアジャイル・トランシーバ）です。この製品は、そのプログラム性と広帯域により、幅広い範囲のトランシーバ・アプリケーションに最適となっています。このデバイスは、RFフロントエンドを柔軟なミックスド・シグナル・ベースバンド・セクションと内蔵の周波数シンセサイザと組み合わせており、プロセッサとのデジタル・インターフェースを設定可能にすることにより、回路設計を簡素化しています。AD9361のレシーバLOは、70MHz～6.0GHzの範囲で動作し、トランスミッタLOは47 MHz ～ 6.0 GHzの範囲で動作し、ほとんどの認可帯域と無認可帯域をカバーします。チャンネル帯域幅は200kHz以下～56MHzをサポートします。

2つの独立したダイレクト・コンバージョン・レシーバは最高水準のノイズ指数と直線性を備えています。各レシーバ (RX)のサブシステムには独立の自動ゲイン制御 (AGC)、DCオフセット補正、直交補正、デジタル・フィルタリングが含まれているので、デジタル・ベースバンドにおいてこれらの機能は不要です。AD9361には又外部的に制御可能で柔軟な手動ゲイン・モードがあります。1チャンネルごとに内蔵されている2つの高ダイナミック・レンジA/D コンバータ(ADC) は受信したI 信号とQ信号をデジタル化します。そしてそれらのデジタル信号を設定可能なデシメーション・フィルタと128タップ有限インパルス応答 (FIR) フィルタを通して適切なサンプル・レートで12ビット出力信号を生成します。

トランスミッタは超低ノイズで高変調精度を実現する高ダイレクト・コンバージョン・アーキテクチャを使用します。このトランスミッタの設計は<−40 dBの最高級のTX誤差ベクトル振幅(EVM)が得られ、外部パワーアンプ(PA)の選択に大きなシステム余裕が得られます。内蔵トランスミッタ(TX) のパワー・モニタをパワー・ディテクタとして使用できるので高精度のTXパワー測定が可能です。

完全に集積化されたフェーズ・ロック・ループ（PLL）は、レシーバおよびトランスミッタの全チャンネルに、低消費電力のフラクショナル-N周波数合成を提供します。周波数分割デュープレックス（FDD）システムに要求されるチャンネル・アイソレーションは設計に組み込まれています。全てのVCOとループ・フィルターの部品は集積されています。AD9361のコアは直接1.3 Vレギュレーターから電源を供給できます。このICは標準4線シリアル・ポートと4本のリアルタイムI/O制御ピンを介して制御されます。通常の使用時における消費電力を最小化するための包括的なパワーダウン・モードが用意されています。AD9361は、10mm×10mm、144ボールのチップ・スケール・パッケージ・ボール・グリッド・アレイ（CSP_BGA）にパッケージされています。

アプリケーション

• ポイントtoポイント通信システム
• フェムトセル／ピコセル／マイクロセルの基地局
• 汎用無線システム

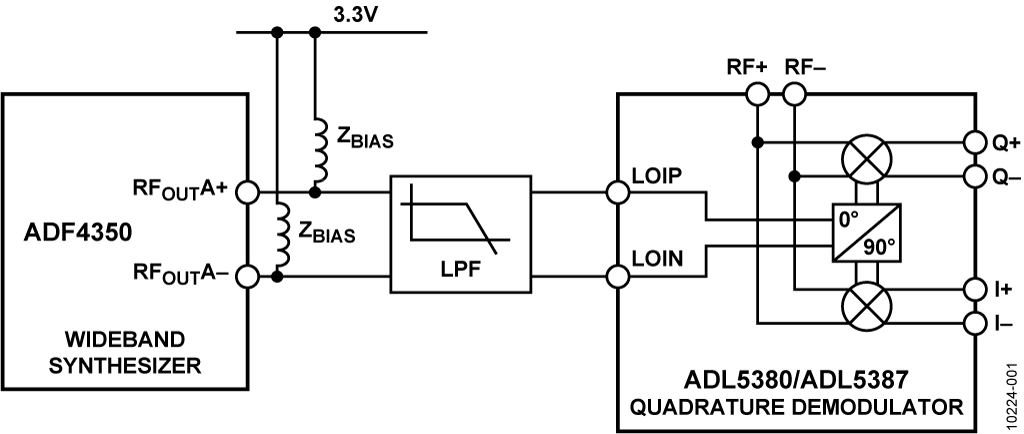

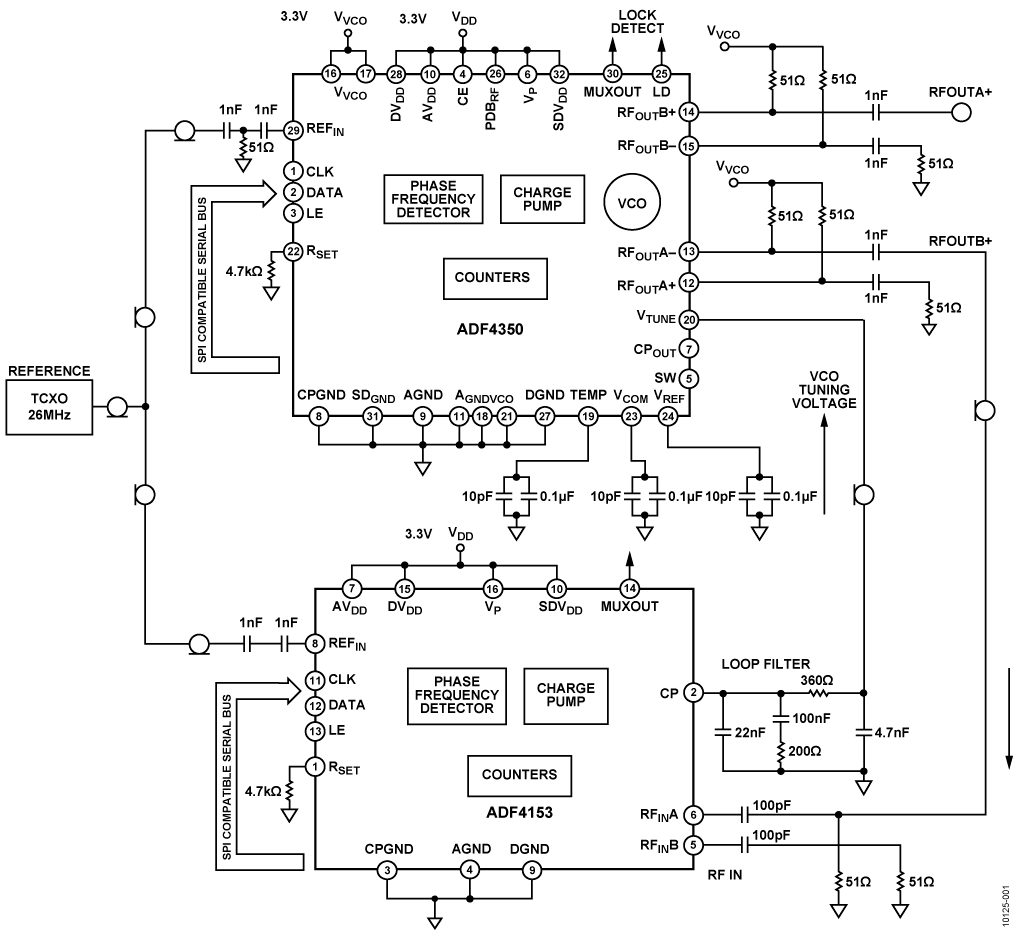

電圧制御発振器（VCO）を内蔵したインテジャーNフェーズ・ロック・ループ（PLL）は、データ・コンバータおよびミックスド・シグナル・フロント・エンド（MxFE）クロックのアプリケーションに適しています。この高性能PLLは、−239dBc/Hzの性能指数、超低1/fノイズ、および高い位相周波数検出器（PFD）周波数を持ち、極めて小さいインバンド・ノイズと統合ジッタを実現できます。ADF4377の基本VCOおよび出力デバイダは、800MHz～12.8GHzの周波数を生成します。ADF4377には必要なすべての電源バイパス・コンデンサが内蔵されているため、コンパクトなボードの基板スペースを節約できます。

複数のデータ・コンバータおよびミックスド・シグナル・フロントエンド・クロックのアプリケーションの場合、ADF4377を使用すると、出力同期機能への自動リファレンス、プロセス、電圧、および温度にわたる出力遅延機能への整合リファレンス、出力遅延調整機能への±0.1ps未満のジッタなしリファレンスの実装により、他のクロック・ソリューションで必要なクロック・アライメントとキャリブレーションのルーチンが簡素化されます。

これらの機能により、予測可能かつ正確なマルチチップ・クロックおよびシステム・リファレンス（SYSREF）アライメントが実現します。JESD204BおよびJESD204Cサブクラス1ソリューションは、ADF4377を、リファレンス信号とSYSREF信号のペアを分配するIC（集積回路）と組み合わせることによってサポートされます。

アプリケーション

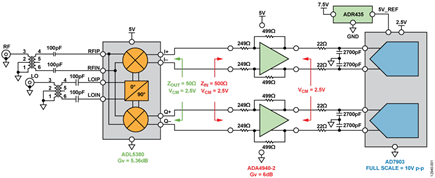

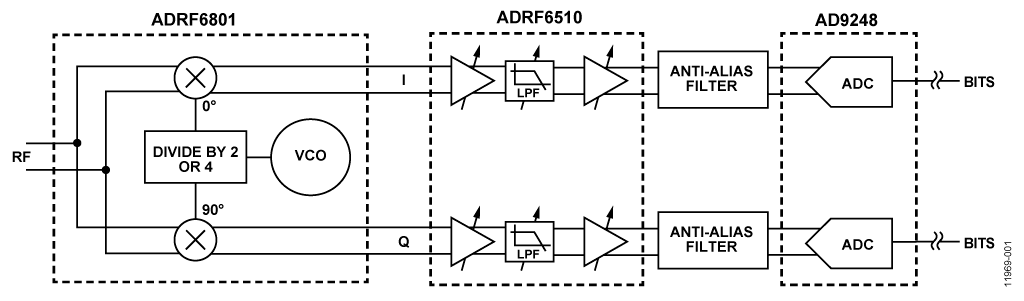

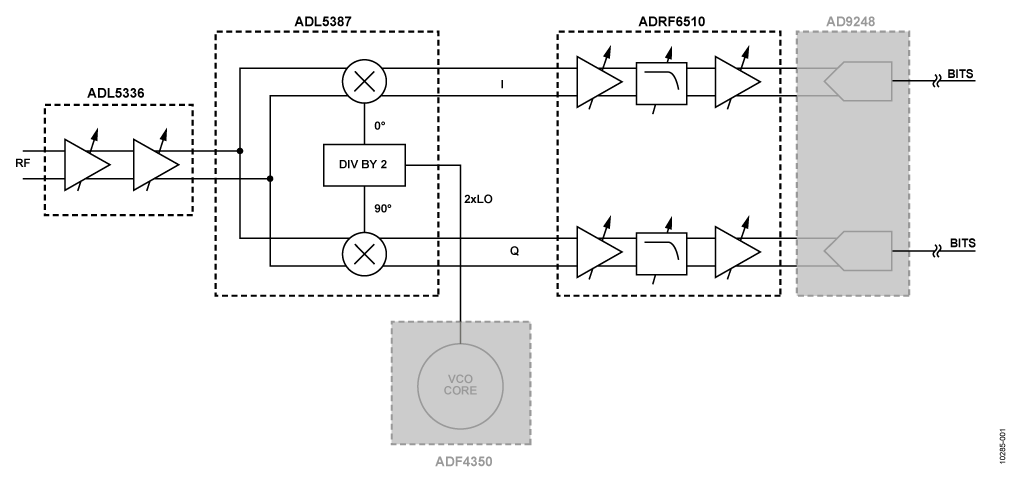

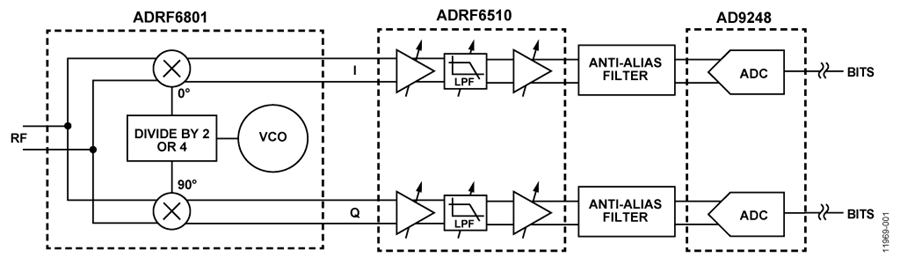

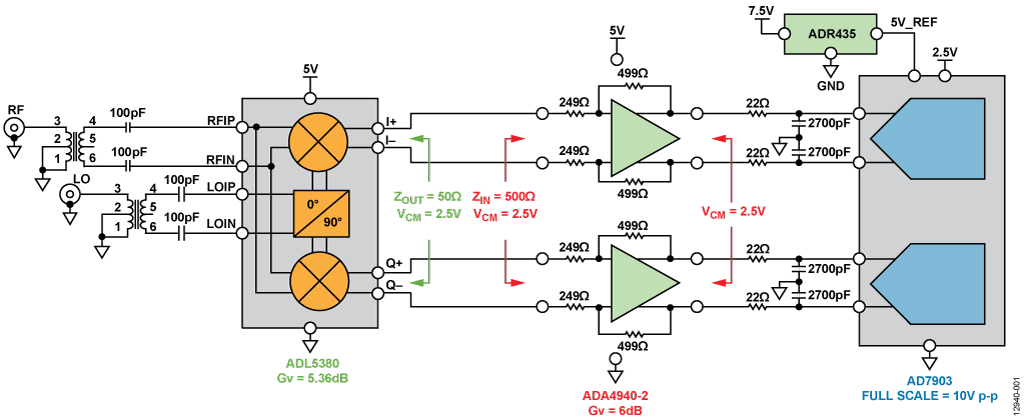

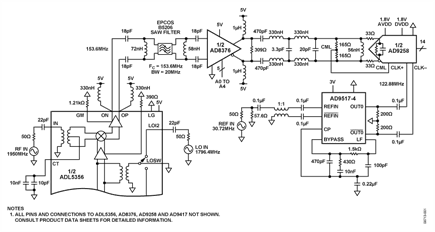

HMC8192LGは、パッシブで広帯域の同相／直交（I/Q）モノリシック・マイクロ波集積回路（MMIC）ミキサーです。レシーバー動作ではイメージ除去ミキサー、トランスミッタ動作では単側波帯アップコンバーターとしてそれぞれ使用できます。無線周波数（RF）と20GHz～42GHzの局部発振器周波数（LO）の範囲およびDC～5GHzの中間周波数（IF）帯域幅を扱うことができるHMC8192LGは、広い周波数範囲、優れたRF性能、部品点数が少なくプリント回路基板（PCB）上でのフットプリントが小さい簡潔な設計が要求されるアプリケーションに最適です。設計では、複数のナローバンド・ミキサーを1つのHMC8192LGで置き換えることができます。

HMC8192LGに固有のI/Qアーキテクチャは優れたイメージ除去性能を提供し、不要な側波帯に対する高コストなフィルタリングを必要としません。このミキサーは、LOとRFおよびLOとIFとのアイソレーションにも優れ、LOのリークによる影響を低減して信号の完全性を実現します。

パッシブ・ミキサーであるHMC8192LGは、DC電源を一切必要としません。HMC8192LGは、アクティブ・ミキサーに比べるとノイズ指数が小さいので、高性能アプリケーションと高精度アプリケーションで優れたダイナミック・レンジを発揮します。

HMC8192LGは、ガリウム・ヒ素（GaAs）金属半導体電界効果トランジスタ（MESFET）プロセスで製造され、アナログ・デバイセズのミキサー・セルと90°ハイブリッドを採用しています。HMC8192LGは、コンパクトな4.00mm × 4.00mmの25端子ランド・グリッド・アレイ・キャビティ（LGA_CAV）パッケージで用意され、−40°C～+85°Cの温度範囲で動作できます。アナログ・デバイセズのWebサイトでHMC8192LG、EV1HMC8192LGの評価用ボードを入手できます。

アプリケーション

• 試験装置および計測器
• レーダー、航空宇宙、および防衛アプリケーション
• 二地点間をつなぐマイクロ波基地局

HMC8191 は、広帯域の パッシブI/Q モノリシック・マイクロ波集積回路（MMIC）ミキサーで、レシーバー動作ではイメージ除去ミキサー、トランスミッタ動作では単側波帯アップコンバーターとしてそれぞれ使用できます。周波数範囲6 GHz ～ 26.5 GHz の無線周波数（RF）と 局部発振器（LO）および DC ～ 5 GHz の中間周波数（IF）帯域幅を扱うことができる HMC8191 は、広い周波数範囲、優れた RF 性能、少数の部品と小さいプリント回路基板（PCB）のフットプリントでシンプルな設計が要求されるアプリケーションに最適です。複数の狭帯域ミキサーを 1 つの HMC8191 で置き換えて設計することができます。

HMC8191 の固有の I/Q 構造によりイメージ除去性能が優れており、不要な側波帯に対する高コストなフィルタリングを必要としません。このミキサーは、LO から RFへ および LO から IFへのアイソレーションも優れ、LO のリークによる影響が少ないので高い信号品質が得られます。

パッシブ・ミキサーである HMC8191 は DC 電源をいっさい必要としません。アクティブ・ミキサーに比べるとノイズ指数が小さいので、高性能アプリケーションと高精度アプリケーションで優れたダイナミック・レンジを発揮します。

HMC8191 は、ガリウム ヒ素（GaAs）金属半導体電界効果トランジスタ（MESFET）プロセスで製造され、アナログ・デバイセズのミキサー・セルと 90° ハイブリッドを採用しています。HMC8191は、小型 4 mm × 4 mm の 24 端子リードレス・チップ・キャリア（LCC）パッケージを採用しており、動作温度範囲は−40°C ～ +85°C です。アナログ・デバイセズの Web サイトでHMC8191 の評価用ボードも入手可能です。

• 試験装置および計測器
• 航空、宇宙および防衛アプリケーション
• ポイントtoポイント・マイクロ波基地局
