ADL5960

10MHz~20GHzの集積化ベクトル・ネットワーク・アナライザ・フロント・エンド

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$117.70
機能
  • 広帯域集積化双方向ブリッジ
    • 方向性(未補正データ):1GHzで24.1dB、18GHzで12.8dB
    • 低挿入損失:1GHzで1.1dB、18GHzで1.9dB
    • リターン・ロス:>12dB(代表値)
  • SPIにより設定可能なLOインターフェース
    • 2分周、1/2/4逓倍
    • オフセットLOインターフェースによりfRF = fLOでの駆動が可能
    • シングル・エンドまたは差動駆動
    • SYNC機能—複数デバイス間の同期
  • 高ダイナミック・レンジの広帯域IF信号パス
    • SPIを介してIF帯域幅を1MHz~100MHzに設定可能
    • SPIを介してIFゲインを6dBステップで設定可能
    • 出力コモンモード・レベルを外部的に調整可能
  • SPIを介して読み出し可能な5ビット温度センサー
  • 低消費電力のシャットダウン・モード
  • 3mm × 4mm、26ピンLGAパッケージ
追加の詳細
show more Icon

ADL5960はフォーム・ファクタの小さい広帯域のベクトル・ネットワーク・アナライザ用フロント・エンドであり、抵抗性双方向ブリッジ、ダウン・コンバージョン・ミキサー、プログラマブルIFアンプおよびフィルタ、および高い柔軟性を備えた局部発振器(LO)インターフェースで構成されています。ブリッジは、17GHzまでの周波数で14dBを超える方向性を備えています。RFINからRFOUTまでの1次伝送線は50Ωに広帯域整合されており、低周波数での損失は1.1dB、20GHzでは1.8dBです。

ADL5960は様々なLOインターフェース構成をサポートしているので、ベクトル・ネットワーク・アナライザ(VNA)ソリューションのクロック設計と、デバイスからA/Dコンバータ(ADC)へのインターフェース接続を単純化することができます。また、LOインターフェースの分周器と逓倍器により、LOソースの動作周波数範囲を超える計測スイープが可能になるので、6GHzのシンセサイザを使用し、20GHzの全周波数範囲にわたってADL5960を動作させることができます。IF周波数オフセット・ミキサーは、OFPおよびOFMピンによって形成されるオフセット・インターフェースを介して駆動されますが、掃引されるRFおよびLOインターフェースが同じ周波数ソースを共有できるようにすることで、設計をさらに単純化できます。IF出力信号の周波数はOFP/OFMインターフェースを駆動する低周波数ソースによって決まりますが、4分周をイネーブルし、ADCのサンプル周波数でこのインターフェースを駆動すると、IF出力信号が自動的に最初のナイキスト・ゾーンにセンタリングされます。

帯域幅をプログラムできるIFフィルタと、ゲインを個別にプログラムできるIFアンプにより、順方向チャンネル(IFFP、IFFM)および逆方向チャンネル(IFRP、IFRM)のIF出力信号のダイナミック・レンジを同時に最適化することが可能です。IFアンプは出力コモンモード・レベルを調整可能で、十分な駆動能力と広い出力電圧振幅を備えているので、幅広いADCと直接インターフェースを取ることができます。

ADL5960のすべての構成と機能は、3線式シリアル・ペリフェラル・インターフェース(SPI)を介して完全にプログラム可能です。ADL5960は、3mm × 4mmの26ピンLGA(ランド・グリッド・アレイ)パッケージで提供されます。

アプリケーション

  • 広帯域マルチポート・ベクトル・ネットワーク・アナライザ
  • Sパラメータの大きさおよび位相計測
  • インラインRF電力計測
  • 自動試験装置
  • 反射率計
  • 材料分析

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$117.70

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADL5960ACCZ
  • HTML
  • HTML
ADL5960ACCZ-R2
  • HTML
  • HTML
ADL5960ACCZ-R7
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

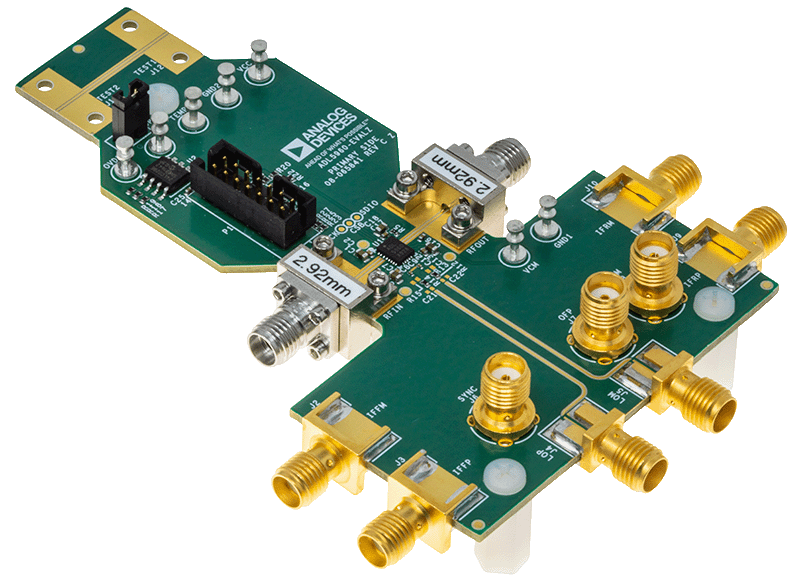

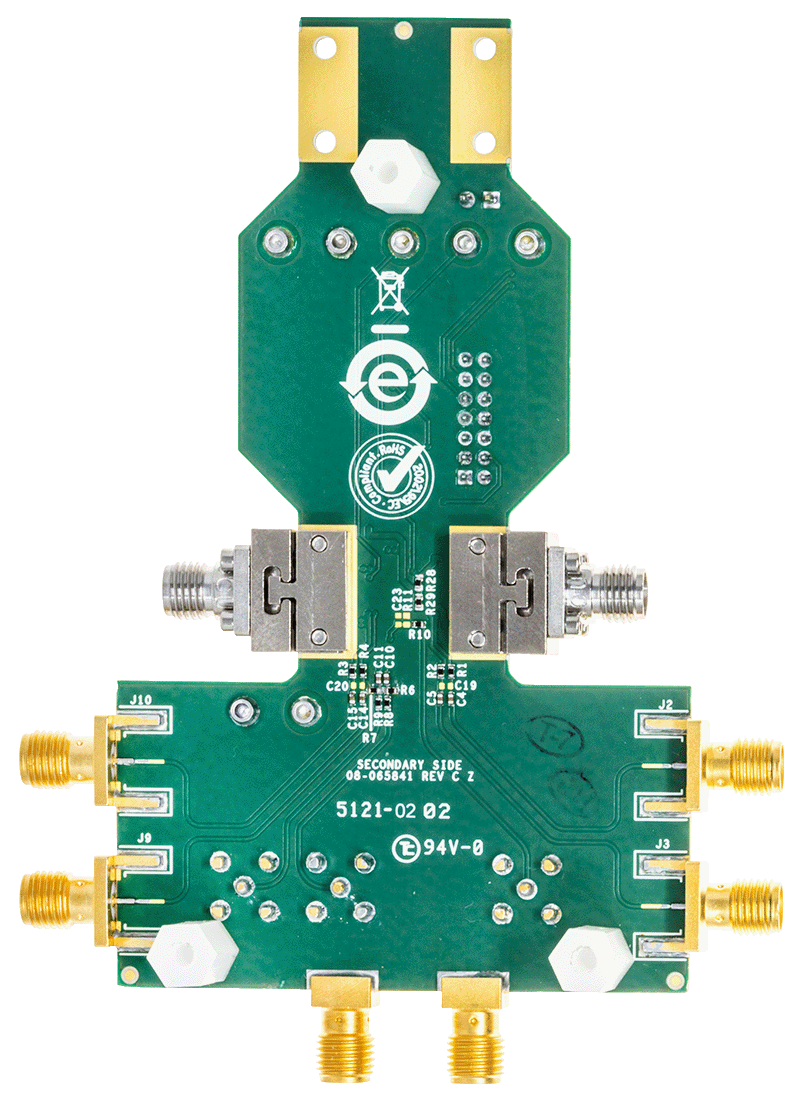

EVAL-ADL5960

Evaluating the ADL5960 10 MHz to 20 GHz Integrated Vector Network Analyzer Front End

zoom

EVAL-ADL5960

Evaluating the ADL5960 10 MHz to 20 GHz Integrated Vector Network Analyzer Front End

Evaluating the ADL5960 10 MHz to 20 GHz Integrated Vector Network Analyzer Front End

機能と利点

  • Full featured evaluation board for the ADL5960
  • Integrated bidirectional bridge measures forward and reverse coupled signal
  • 製品の詳細

    The ADL5960-EVALZ allows evaluation of the ADL5960 vector network analyzer (VNA) front-end IC.

    The ADL5960 with integrated bridge derives inline incident and reflected power samples at up to 20 GHz, while maintaining low insertion loss, approximately 1 dB to 2 dB depending on frequency. Integrated mixers downconvert the incident and reflected samples to IF while preserving phase information. The serial peripheral interface (SPI) port provides access to programmable local oscillator (LO) and offset mixer versatility features, plus programmable IF gain and bandwidth.

    For optimal performance, the printed circuit board (PCB) RF transmission lines are 50 Ω controlled impedance on Rogers RO3003 low loss substrate material.

    For full details on the ADL5960, see the ADL5960 data sheet, which must be consulted in conjunction with the user guide when using the ADL5960-EVALZ.
