EVAL-AD9208
AD9208評価用ボード
製品概要
機能と利点
AD9208-3000EBZとAD9208-DUAL-EBZの2つの評価オプションを使用できます。

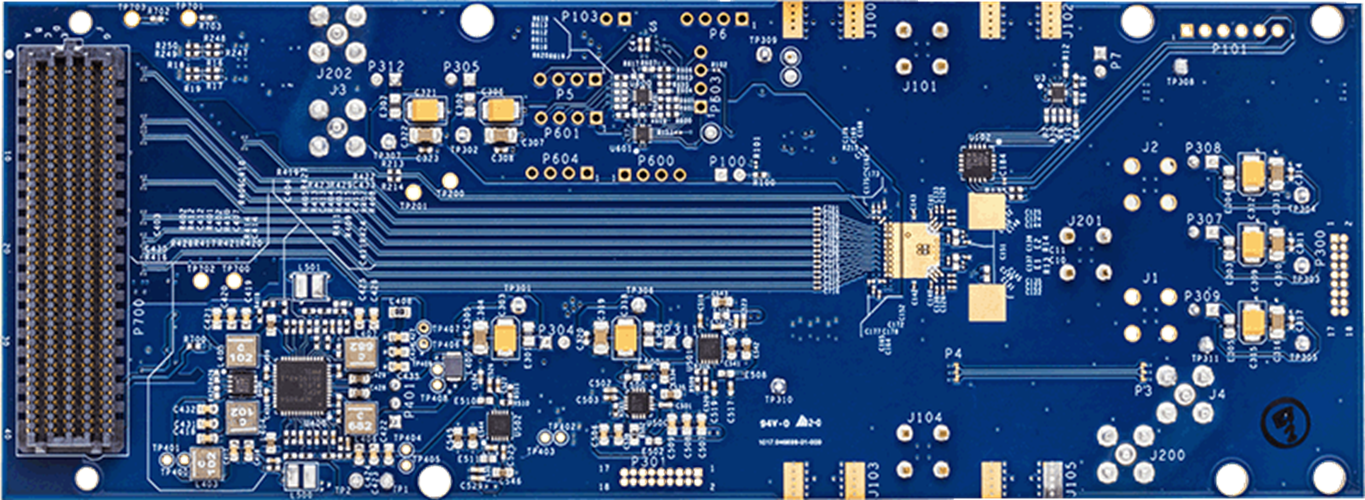

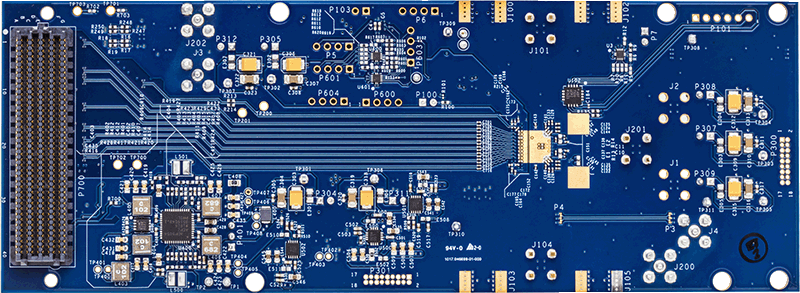

- AD9208-3000の機能

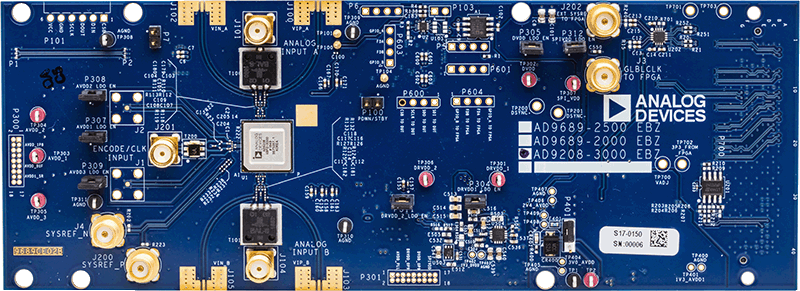

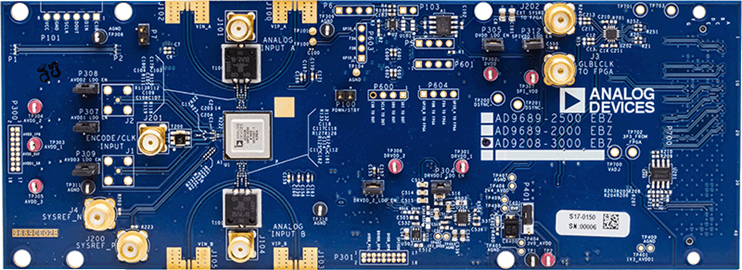

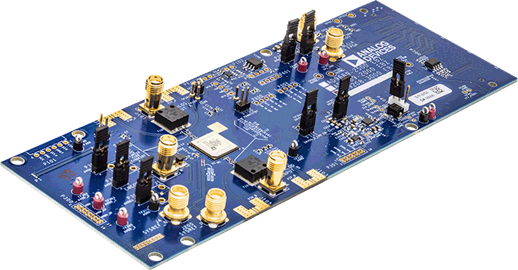

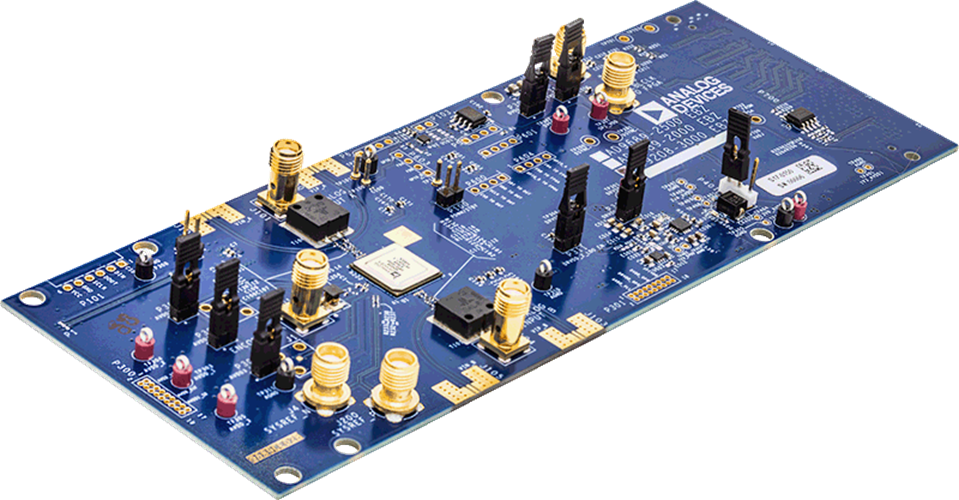

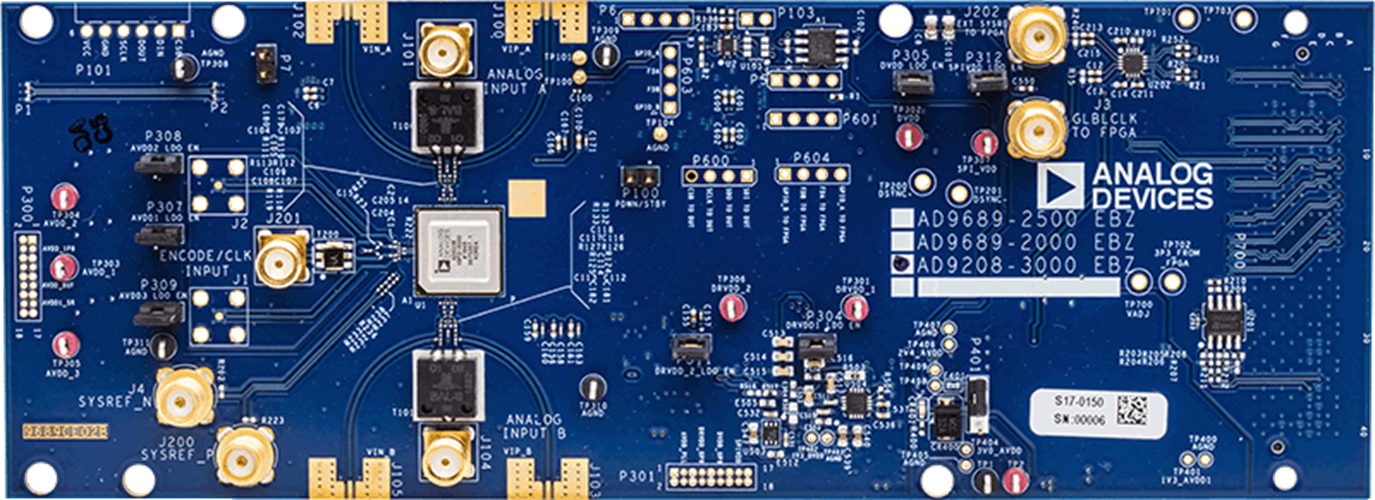

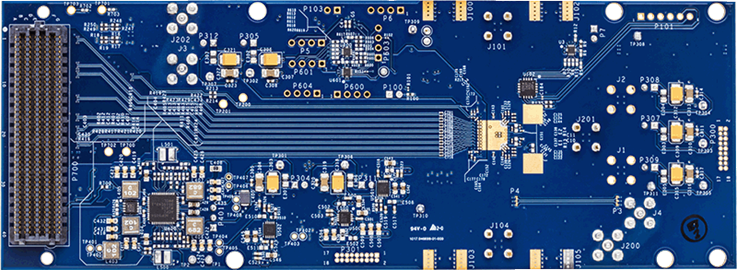

- AD9208-3000用のフル機能評価用ボード。
- 広帯域バラン駆動入力。
- 外部電源不要。FMCコネクタからの12V/1Aおよび3.3V/3A電源を使用。
- ACEを通して単一のソフトウェア・インターフェースでデバイス制御と分析が可能。

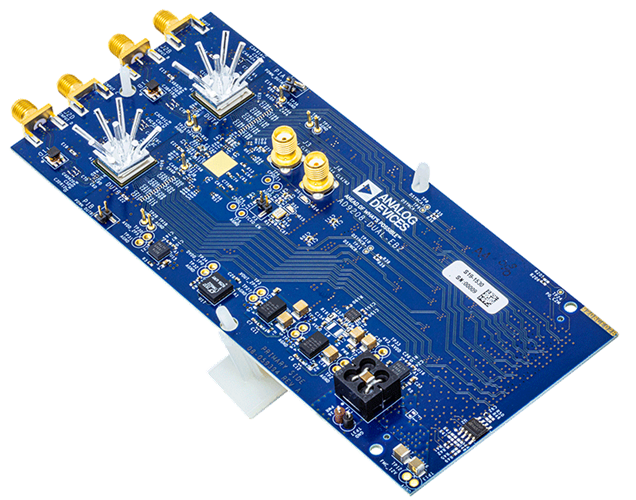

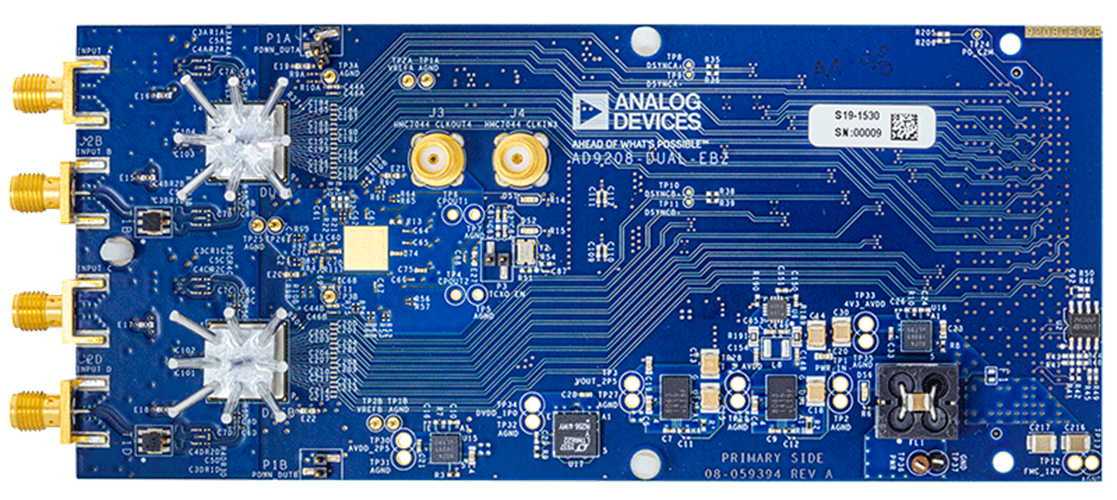

- AD9208-DUALの機能

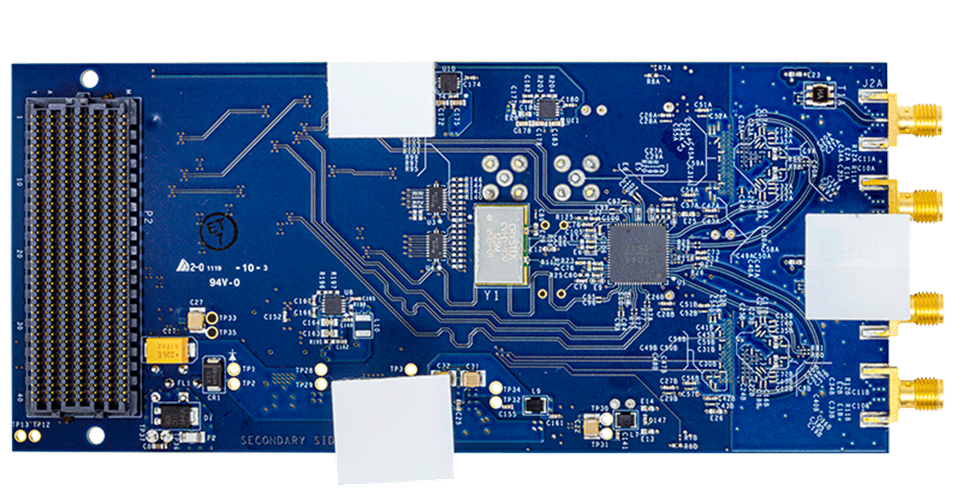

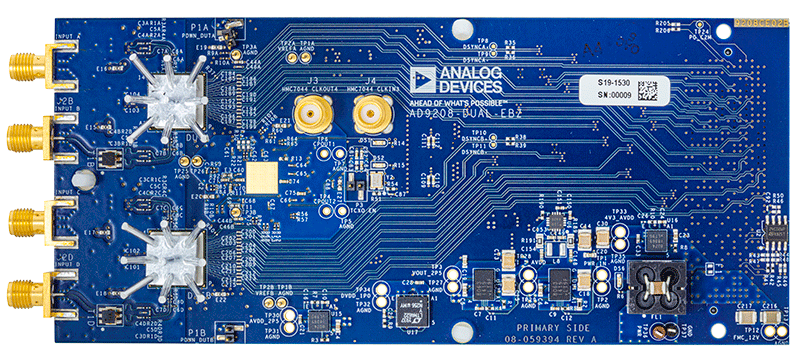

- HMC7044を使用した2つのAD9208 ADCのマルチチップ同期を示すデモ・ボード。
- ADCおよびFPGA用の自己完結型クロッキング。
- 12Vの外部単電源。
- FMC+（Vita57.4）コネクタを使用したVCU118または同様のFPGA開発ボードとのインターフェース接続。
- アナログ・デバイセズのJESD204B IPフレームワーク。
- Silent Switcher®（サイレント・スイッチャ）技術を使用した低SWaPで高効率の電源供給。
- 完全なソフトウェア・サポートは、アナログ・デバイセズのWikiページで入手できます。
製品概要
AD9208-3000EBZは、14ビットの3GSPSデュアルA/Dコンバータ（ADC）であるAD9208-3000に対応しています。低消費電力、小型化、使いやすさを目指して設計されたオンチップ・バッファとサンプル＆ホールド回路を備えたデバイスです。最大で5GHzのアナログ信号のダイレクトRFサンプリングに対応するように設計されています。このADC入力の3dBの帯域幅は9GHzを超えます。AD9208は、広い入力帯域幅、高サンプリング・レート、優れた直線性、低消費電力を小型パッケージで実現できるように最適化されています。
このリファレンス設計により、ADCを様々なモードおよび構成で動作させるために必要なサポート回路がすべて提供されます。ADS7-V2EBZデータ・キャプチャ・カードを直接操作できるように設計されているので、ユーザはキャプチャされたデータを分析用にダウンロードできます。デバイス制御とその後のデータ分析は、ACEソフトウェア・パッケージを使って行えます。
AD9208-DUAL-EBZは、JESD204Bサブクラス1プロトコルを使用したマルチチップ同期を確認できるように設計されたデモ・ボードです。AD9208-3000は、14ビットの3GSPSデュアルA/Dコンバータ（ADC）です。最大で5GHzのアナログ信号のダイレクトRFサンプリングに対応するように設計されています。このADC入力の3dBの帯域幅は9GHzを超えます。AD9208は、広い入力帯域幅、高サンプリング・レート、優れた直線性、低消費電力を小型パッケージで実現できるように最適化されています。HMC7044は、高性能のデュアルループ、インテジャーNジッタ・アッテネータです。パラレル・インターフェースまたはシリアル（JESD204Bタイプ）インターフェースのいずれかを使用する高速データ・コンバータに対して、リファレンスの選択と超低位相ノイズ周波数の生成を行うことができます。LTM8074は、40VIN、1.2A連続電流、1.75Aピーク電流の降圧µModule®（電源モジュール）レギュレータです。Silent Switcher®（サイレント・スイッチャ）アーキテクチャにより、2.2MHzまでの周波数で高い効率を実現しながら、EMIを最小限に抑えています。
このリファレンス設計により、ADCを様々なモードおよび構成で動作させるために必要なサポート回路がすべて提供されます。JESD204Bサブクラス1プロトコルを使用したマルチチップ同期を容易に実証できるように設計されています。このボードは、FMC+（Vita57.4）コネクタを使用してFPGA開発ボードを直接操作できるように設計されています。
