RH137

量产

负可调稳压器

数据手册 (Rev. G) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

绝对最大额定值
  • 功耗：内部受限
  • 输入输出电压差：30V
  • 操作交叉口
    • 温度范围：-55°C至150°C
  • 储存温度范围：-65°C至150°C
  • 引线温度（焊接，10秒）：300°C

RH137 负可调稳压器在 –1.2V 至 –22V 的输出电压范围内将提供高达 1.5A 的输出电流。

我们已尽一切努力使该器件简单易用且不易损坏。内部电流和功率限制结合真正的热限制可避免器件因过载或短路而损坏，即使当稳压器未固定在散热器上的时候也不例外。

利用 ADI 公司先进的加工方法，并结合热限制模式中的 100% 老化试验，实现了较高的可靠性。这确保所有的器件保护电路均处于正常工作状态，并消除了采用其他仅接受标准电气测试之稳压器时会遇到的现场故障。

晶圆批次采用 ADI 内部开发、适合严苛军事应用的 Class S 流程至良率电路 (flow-to-yield circuit) 进行处理。

第三方供应商供货情况

我们与组装和测试内含 RH 芯片之封装产品的第三方供应商建立了合作伙伴关系。

产品型号 描述 SMD
MSK5973RH 1.5A 负可调电压LDO稳压器 5962-05219
VRG8601 1.5A 双通道正/负可调稳压器，通孔 5962-05219
VRG8602 1.5A 双通道正/负可调稳压器，表贴 5962-05219
VRG8609 1.5A 双通道负可调稳压器，通孔 5962-05219
VRG8610 1.5A 双通道负可调稳压器，表贴 5962-05219
VRG8661 1.5A 负可调稳压器 5962-09206

RH137
负可调稳压器

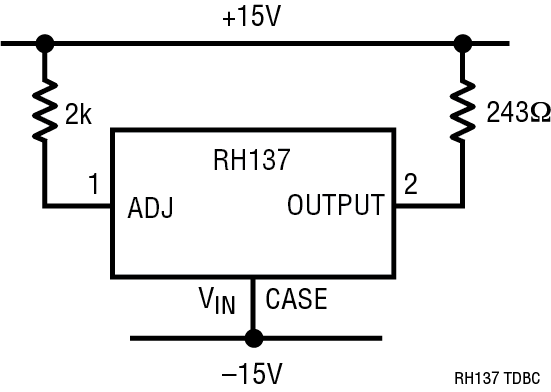

RH137 Application Circuit RH137 Pin Configuration RH137 Pin Configuration RH137 Total Dose Bias Circuit
