PHY1040

最后购买期限

125Mbps至1.25Gbps VCSEL/激光驱动器和后置放大器

低成本可编程1.25G收发器

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 共阳极VCSEL驱动器输出级，32mA (最大值)调制驱动电流和20mA偏置电流
  • 连续模式激光驱动器，高达80mA调制电流和90mA偏置电流
  • 闭环或开环偏置模式，带有温度查找表
  • 温度补偿调制电流
  • 限幅放大器，带有可编程低通滤波器和输出摆幅
  • 器件设置储存在外部2k EEPROM

PHY1040-01是一款连续模式VCSEL/激光驱动器和限幅放大器，用于SFP和SFF应用中的光纤模块。配合PHY1095-01互阻放大器和低成本串行EEPROM或微控制器使用时，器件可构成一个完备的SFP模块解决方案。发送器部分集成调制器输出级，优化了作为共阳极配置的激光或VCSEL驱动器。

偏置电流可由快速建立APC环路或温度查找表开环模式控制。接收器包括可编程带宽的限幅放大器。信号检测/信号丢失报警通过输入调幅信号和用户可选的门限、滞回实现。

PHY1040-01采用3.3V供电，-40°C至+95°C工作温度范围。器件采用32引脚、5mm x 5mm、符合RoHS标准的QFN封装。

应用

  • 高速以太网
  • 千兆位以太网
  • OC-3
PHY1040
125Mbps至1.25Gbps VCSEL/激光驱动器和后置放大器

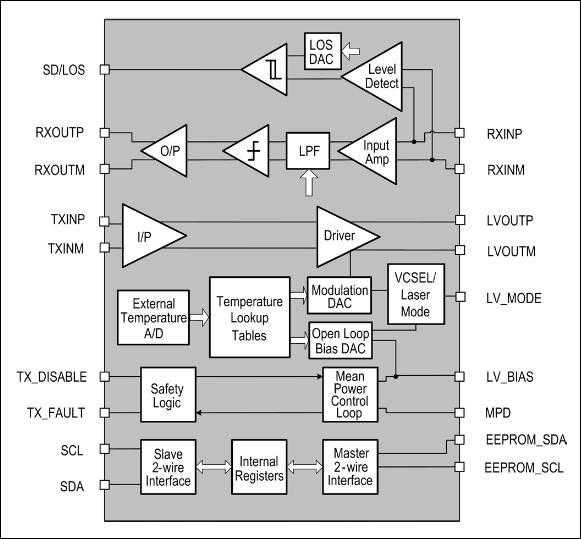

PHY1040: Block Diagram
