MXL1535E

推荐用于新设计

+3V至+5V、提供2500V_RMS隔离的RS-485/RS-422收发器，带有±15kV ESD保护

产品模型: 4

Viewing:

概述

用片上高压电容提供2500V_RMS的RS-485总线隔离
1000kbps全双工RS-485/RS-422通信
+3V至+5.5V电源电压范围(MAX3535E)
+4.5V至+5.5V电源电压范围(MXL1535E)
1/8单位负载接收器，允许总线上挂接256个器件
提供HBM ±15kV ESD保护
摆率限制可由引脚选择，控制EMI
具有热插拔保护的驱动器使能输入
欠压锁存
隔离故障检测
短路保护
热关断
接收器输入具有开路与短路失效保护

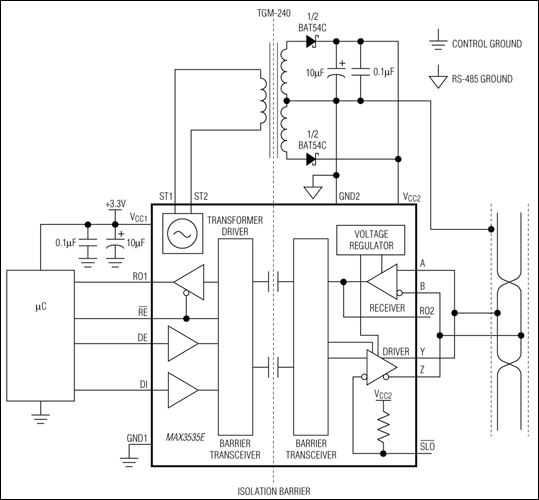

MAX3535E/MXL1535E是隔离型RS-485/RS-422全双工收发器，为RS-485/RS-422侧和处理器或控制逻辑侧提供2500V_RMS的电隔离。当相互隔离的两侧共模电压(例如，地电势)差很大时，这些器件可以实现隔离两侧的快速、1000kbps通信。隔离通过集成的高压电容实现。MAX3535E/MXL1535E还具有420kHz变压器驱动器，可以利用一个外部变压器将电源转换到RS-485侧。

MAX3535E/MXL1535E包括一路差分驱动器、接收器、用来发送RS-485信号和产生隔离两侧(包括隔离电容)控制信号的内部电路。MAX3535E/MXL1535E RS-485接收器为1/8单位负载，在同一条总线上最多可以挂接256个器件。

MAX3535E/MXL1535E具有失效保护电路。驱动器输出和接收器输入端具有±15kV静电放电(ESD)保护，符合人体模型(HBM)规范。

MAX3535E/MXL1535E具有驱动器摆率选择功能，可以减小电磁干扰(EMI)并降低反射。驱动器输出具有短路和过压保护。其他功能包括：热插拔功能和隔离故障检测。

MAX3535E采用+3V至+5.5V单电源供电。MAX3535E次级电源范围的改善允许使用降压变压器提供+5V操作，大大降低了功耗。MXL1535E采用+4.5V至+5.5V单电源供电。MXL1535E是LTC1535功能/引脚兼容的改进版本。MAX3535E/MXL1535E有两种温度范围：0°C至+70°C商用级温度范围和-40°C至+85°C扩展级温度范围。

应用

工业控制局域网
隔离型RS-485系统
具有较大共模电压的系统
电信系统

产品模型: 4

参考资料

数据手册 2

MAX3535E-MXL1535E: +3V to +5V, 2500V_RMS Isolated RS-485/RS-422 Transceivers with ±15kV ESD Protection Data Sheet (Rev.0) 05/21/2004

MAX3535E-MXL1535E_cn: +3V至+5V、提供2500V_RMS隔离的RS-485/RS-422收发器，带有±15kV ESD保护 Data Sheet (Rev.0) 05/27/2009

可靠性数据 1

MXL1535E Reliability Data 01/12/2023

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MXL1535ECWI+	28-SOIC_W-300_MIL	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
MXL1535ECWI+T	28-SOIC_W-300_MIL	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
MXL1535EEWI+	28-SOIC_W-300_MIL	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
MXL1535EEWI+T	28-SOIC_W-300_MIL	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

这是最新版本的数据手册

评估套件

MAX3535E评估板

立即购买更多内容

特性和优点

设计具有2500V_RMS隔离电压
1/8 RS-485单位负载
RS-485/RS-422全双工通信速率为1000kbps (可配置为半双工)
输入电压范围为+3.0V至+5.5VDC
隔离的V_CC2输出
带中心抽头的全波整流输出
420kHz开关频率
欠压锁定(UVLO)和热关断保护
低成本、集成FET的H桥设计
经过完全安装与测试

产品详情

MAX3535E评估板(EV kit)是经过完全安装与测试的PCB，包含一个具有ESD保护功能的2500V_RMS隔离型RS-485/RS-422收发器。评估板电路包括一个差分驱动器和一个接收器。该接收器为RS-485总线单位负载的1/8，通信速率可高达1000kbps。评估板可演示MAX3535E的失效保护电路和驱动器摆率限制功能并可方便的重新配置。

另外，评估板采用H桥DC-DC转换器为MAX3535E RS-485/RS-422电路的隔离侧供电。该电路由+3V至+5.5VDC输入电源提供。电路使用全波整流器得到未稳压的输出电压，并将该电压提供给MAX3535E内部的线性低压差(LDO)稳压器。采用H桥设计，可使输入纹波电流和辐射噪声最小。还提供欠压锁定(UVLO)和热关断保护以实现稳固的隔离型RS-485/RS-422收发器电路和电源。表面安装变压器具有2500V_RMS隔离电压，其输出电压由带中心抽头的全波整流电路提供以降低输出电压纹波。

隔离型H桥DC-DC转换器工作在420kHz，允许全部使用陶瓷输出电容和小型变压器。
