MAX9693

单/双路、超高速、ECL输出比较器，带有锁存使能端

更多 showmore-icon

超高速、1.2ns、带有锁存使能的ECL输出比较器

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.2)

PDF

1月 1, 1900 ellipse 中文

2342: 单/双路、超高速、ECL输出比较器，带有锁存使能端 Data Sheet

(产品技术资料帮助）
打开PDF文件 external-link 320.00K
Documentation 查看所有文档
SPICE 模型 MAX9693 SPICE Macro Model Download 8.25KB
产品模型 3
特性
  • 传输延迟：1.2ns
  • 100ps传播延迟偏斜
  • 150ps消散
  • 0.5ns锁存设置时间
  • 0.5ns锁存使能脉冲宽度
  • 采用µMAX和QSOP封装
  • +5V、-5.2V电源
更多细节
show more Icon

MAX9691/MAX9692/MAX9693为超快ECL比较器，具有非常短的传播延迟。其设计保持了通常只有较慢比较器才具备的出色直流匹配特性。

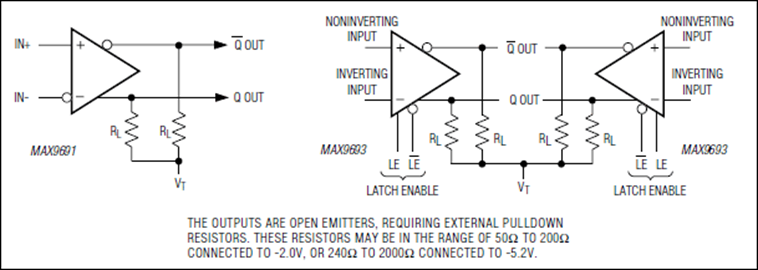

MAX9691/MAX9692/MAX9693具有差分输入和互补输出，与ECL逻辑电平完全兼容。输出电流电平能够驱动50Ω端接传输线。超快操作支持在超过600MHz的频率下进行信号处理。

MAX9692/MAX9693具有锁存使能(LE)功能，因此该比较器可用于采样保持模式。当LE为ECL高电平时，比较器正常工作。当LE被驱动为ECL低电平时，输出被强制进入明确的ECL逻辑状态，具体取决于锁存输入转换时的输入条件。如果两个比较器均未使用锁存使能功能，则相应的LE输入必须接地；配套的低电平有效LE输入必须连接到高ECL逻辑电平。

这些器件采用SO、QSOP和小型µMAX®封装，以进一步节省空间。



应用

  • 高速线路接收器
  • 高速触发
  • 峰值检波器
  • 阈值检测器
Show More Arrow image
file 查看数据手册 (Rev.2)
Documentation 查看所有文档
SPICE 模型 MAX9693 SPICE Macro Model Download 8.25KB
产品模型 3
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX9693

文档

3
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 全部
    TickIcon
  • 英文
  • 中文
  • 日文
resetfilter

重置过滤器

数据手册

3

PDF Vector

PDF

更新 02/14/2012
英文

MAX9691-MAX9693: Single/Dual, Ultra-Fast, ECL-Output Comparators with Latch Enable Data Sheet (Rev.2)

打开PDF文件

redirect
320.00K
download

下载 PDF

PDF Vector

PDF

更新 01/01/1900
中文

2342: 单/双路、超高速、ECL输出比较器，带有锁存使能端 Data Sheet

打开PDF文件

redirect
320.00K
download

下载 PDF

PDF Vector

PDF

更新 11/08/2000
日文

MAX9691-MAX9693_jp: シングル/デュアル、超高速、ECL出力コンパレータ、ラッチイネーブル付 Data Sheet (Rev.0)

打开PDF文件

redirect
381.00K
download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
MAX9693EPE+ Plastic Dual-In-Line, Narrow (0.3in) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX9693ESE+ 16-SOIC_N-150_MIL external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX9693ESE+T 16-SOIC_N-150_MIL external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
