MAX96717R

量产

CSI-2到GMSL2串行器

数据手册 (Rev. 1) 产品选型表
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 车规级高速链路
    • 在1.5 GHz时支持19 dB插入损耗
    • 自动适应通道条件的变化
    • 在-40℃至+105℃环境温度下工作
  • 四通道MIPI CSI-2 v1.3输入端口
    • MIPI D-PHY v1.2额定速率：600Mbps/通道
    • 极性翻转和数据通道重新分配
    • 支持4个虚拟通道
  • 单GMSL2输出
    • GMSL2前向链路速率为3 Gbps
    • 187.5 Mbps反向链路速率
  • 双向控制通道支持
    • 七个可配置的GPIO
    • 1 x I2C 端口，速率高达1 MHz
  • 减少BOM并节省空间
    • 微型5 mm x 5 mm TQFN
    • 业界小型同轴电缆供电(PoC)
MAX96717R
CSI-2到GMSL2串行器

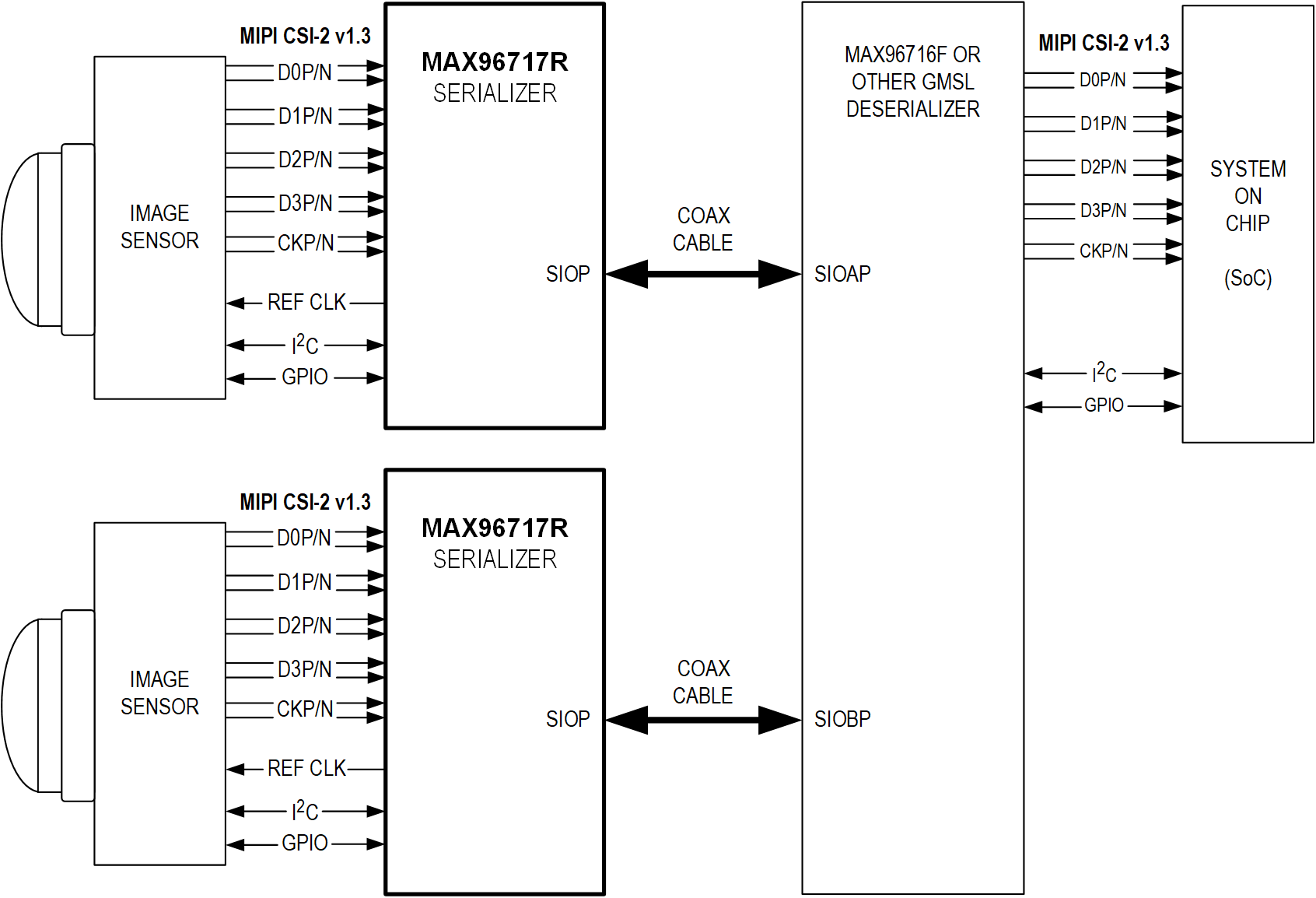

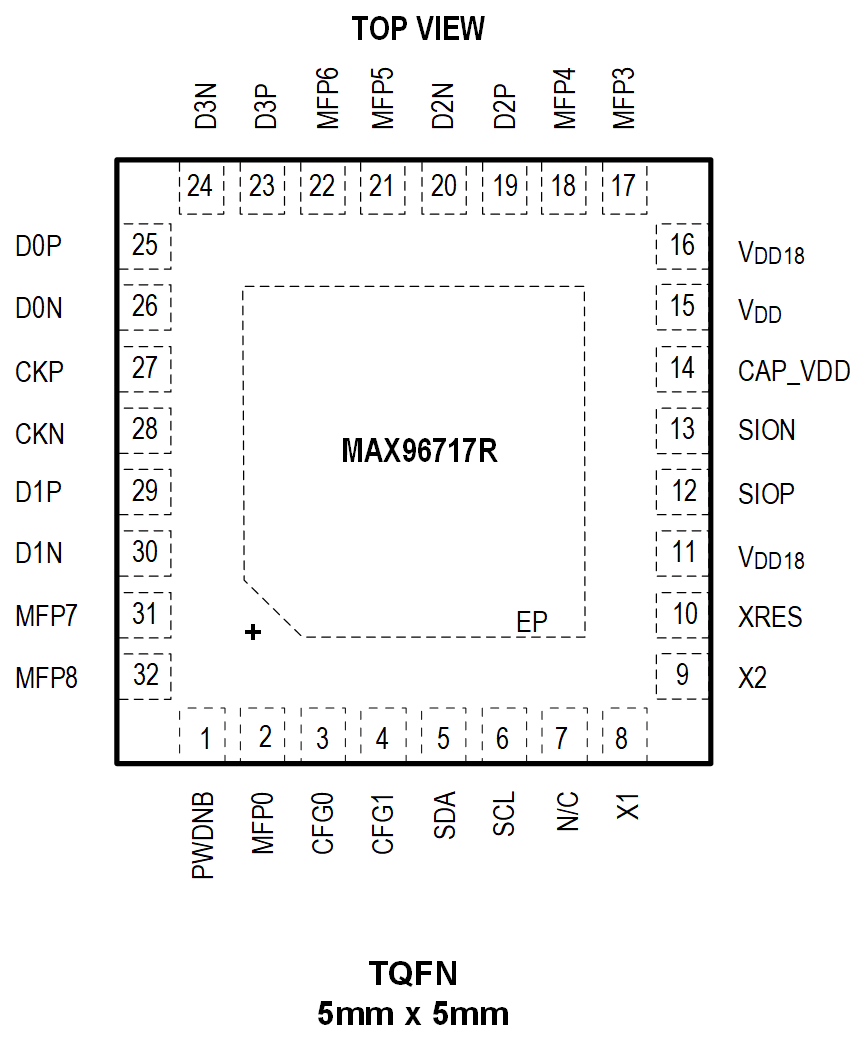

MAX96717R Simplified Application Circuit MAX96717R Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 5

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

软件开发 2

IBIS 模型 1

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
AD-GMSLCAMRPI-ADP#

GMSL EV Kit Adapter Board

立即购买 更多内容

特性和优点

  • Allows utilization of GMSL serializer EV kits with a wide range of cameras having 15-pin or 22-pin ribbon cable connectors such as the RPI Camera
  • Allows utilization of GMSL deserializer EV kits with various processing platforms supporting the 15-pin or 22-pin ribbon cable camera connector, such as the Raspberry Pi or the Nvidia development platforms

产品详情

The AD-GMSLCAMRPI-ADP# enables connecting GMSL serializer and deserializer EV kits to a wide range of cameras and processing platforms supporting industry standard ribbon cable connectors. The adapter consists of three sections that can be broken apart from each other, having with the following functionalities:

  • Two ribbon cable adapters containing a 15-pin and a 22-pin connector routed to each other. The 15-pin connector supports 2 MIPI lanes, while the 22-pin connector supports 4 MIPI lanes.
  • A GMSL serializer EV kit adapter with two 22-pin ribbon cable connectors, for connecting cameras to either of the input MIPI ports of the GMSL serializers
  • A GMSL deserializer EV kit adapter with a22-pin ribbon cable connector connected to each of the output MIPI ports, for connecting to Raspberry Pi and Nvidia development platforms, or other processing platform supporting the 15-pin or 22-pin ribbon cable connector. A USB Type-A connector is available to supply 5V @ 4A.

For a detailed look at all GMSL-2 features, including information on how to use the parts, see the newest GMSL-2 User Guide found in Analog Devices’ GMSL customer portal folder. For more information on how to design customized hardware with GMSL2 devices, see the newest GMSL2 Hardware Design Guide in Analog Devices’ GMSL customer portal folder. Finally, in the similar folders, evkit documentation and guides can be found.

APPLICATIONS

  • High-Resolution Camera Systems
  • Autonomous Guided Vehicles
  • Advanced Driver Assistance Systems (ADAS)

eval board
schematic 5
MAX96717/F/R EVKit

MAX96717、MAX96717F和MAX96717R评估套件

立即购买 更多内容

特性和优点

  • 串行器能够将GMSL数据发送到解串器，将其转换为MIPI CSI-2
  • Windows 10或更高版本兼容软件支持
  • USB控制接口（随附电缆）
  • 功能强大、易于使用的GUI，支持全方位器件特性评估
  • 评估板由USB、12V壁式适配器或外部电源供电
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

MAX96717 DPHY评估套件（EV套件）设计可靠，可使用标准FAKRA同轴(Coax)或HMTD电缆评估具有扩频和全双工控制通道的高带宽千兆多媒体串行链路(GMSL)串行器MAX96717。该评估套件还包括Windows® 7和Windows® 10软件，提供了简单的图形用户界面(GUI)来测试器件的特性。该评估套件已安装MAX96717、MAX96717F或MAX96717R IC。

若要利用标准FAKRA同轴电缆或HMTD电缆进行完整的GMSL评估，请订购MAX96717同轴电缆评估套件和配套的解串器板（数据手册中提到的MAX96716同轴电缆评估套件）。
AD-GMSLCAMRPI-ADP#
GMSL EV Kit Adapter Board
AD-GMSLCAMRPI-ADP Block Diagram GMSL EVKIT RPi Adapter GMSL EVKIT RPi - Top View GMSL EVKIT RPi - Bottom View
MAX96717/F/R EVKit
MAX96717、MAX96717F和MAX96717R评估套件
MAX96717 DPHY EV Kit Block Diagram
