  4. MAX96705


概览

优势和特点

  • 理想用于摄像系统
    • 支持低成本50Ω同轴(100Ω STP)电缆
    • 视频/控制数据检错
    • 高抗扰性模式,支持可靠的控制通道EMC容限
    • 检测到错误时重发控制数据
    • 同类中最佳供电电流:93mA (最大)
    • 预加重/去加重,全速模式下电缆可长达15m
    • 32引脚(5mm x 5mm)、TQFN封装,引脚间距为0.5mm
  • 高速串行转换数据,支持百万像素摄像头
    • 串行码率高达1.74Gbps
    • 12.5MHz至87MHz × 14位 + H/V数据
    • 36.66MHz至116MHz × 12位 + H/V数据(通过内部编码)
  • 多种模式,提高系统灵活性
    • 9.6kbps至1Mbps控制通道,UART、I²C (时钟展宽)或UART至I²C模式
    • 交叉点开关支持任意输入位映射
    • 支持编码VSYNC和HSYNC的模式
  • 降低EMI屏蔽要求
    • 可编程输出扩频
    • 跟踪并行输入上的扩频
    • 1.7V至3.6V I/O电源
  • 用于摄像头上电和验证的外设功能
    • 内置PRBS发生器,用于BER测试
    • 专用GPO,用于摄像头帧同步触发和其他用途
    • 远端/本地休眠模式唤醒
  • 满足AEC-Q100汽车规范
    • -40°C至+115°C工作温度范围
    • ±8kV接触放电ESD保护和±15kV气隙放电保护,满足IEC 61000-4-2和ISO 10605标准的ESD保护要求

产品详情

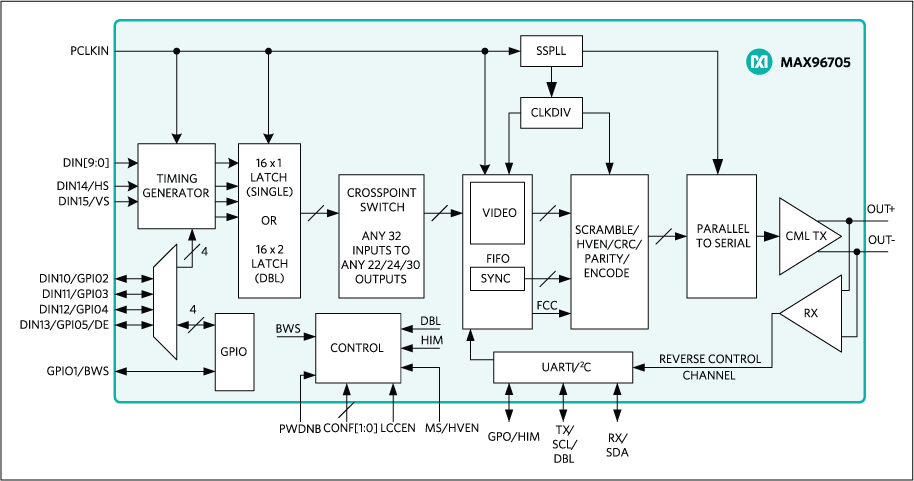

MAX96705为小尺寸串行器,具有特别适合于汽车摄像应用的特性。其功能和引脚与MAX9271兼容。高带宽模式下,对于12位线性或组合HDR数据类型,并行时钟最大为116MHz。

嵌入式控制通道在UART、I²C和混合UART/I²C模式下工作在9.6kbps至1Mbps,允许设置串行器、解串器和摄像寄存器独立于视频时钟。

为驱动较长电缆,IC具有可编程预加重/去加重。串行输出提供可编程扩频。串行输出满足ISO 10605和IEC 61000-4-2 ESD标准。核心电源供电范围为1.7V至1.9V,I/O电源范围为1.7V至3.6V。

MAX96705采用32引脚(5mm × 5mm) TQFN封装,引脚间距为0.5mm,工作在-40°C至+115°C温度范围。

应用

  • 汽车摄像应用

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

评估套件 (2)

工具及仿真模型

IBIS模型

Software Development

配套产品推荐

MAX96705 配套产品

推荐 使用的相关器件

设计资源

ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
MAX96705GTJ+ 材料声明 质量和可靠性 32-LFCSP-5X5X0.75
MAX96705GTJ+T 材料声明 质量和可靠性 32-LFCSP-5X5X0.75
MAX96705GTJ/V+ 材料声明 质量和可靠性 32-LFCSP-5X5X0.75
MAX96705GTJ/V+T 材料声明 质量和可靠性 32-LFCSP-5X5X0.75
