  4. MAX96706


概览

优势和特点

  • 理想用于摄像系统
    • 支持低成本50Ω 同轴(100Ω STP)电缆
    • 视频/控制数据检错
    • 高抗扰性模式,支持可靠的控制通道EMC容限
    • 检测到错误时重发控制数据
    • 同类中最佳供电电流:190mA(最大)
    • 自适应均衡,全速工作时传输距离长达15m
    • 32引脚(5mm × 5mm) TQFN以及SWTQFN封装
    • 帧同步和场同步编码和跟踪
  • 高速解串转换数据,支持百万像素摄像头
    • 串行码率高达1.74Gbps
    • 6.25MHz至87MHz × 12位 + H/V数据
    • 36.66MHz至116MHz × 12位 + H/V数据(通过内部编码)
  • 多种模式,提高系统灵活性
    • 9.6kbps至1Mbps控制通道,UART、I2C(时钟展宽)或UART至I2C模式
    • 2:1输入多路复用器,用于选择摄像头
    • 15个硬件可选择的I2C器件地址
    • 可配合任何Maxim的GMSL串行器使用
    • 交叉点开关将数据映射到任意输出
  • 降低EMI屏蔽要求
    • 扩频串行数据跟踪并转换到并行输出
    • 1.7V至1.9V核心电压,1.7V至3.6V I/O电源
  • 用于系统验证的外设功能
    • 内置PRBS接收器,用于BER测试
    • 眼宽监测允许在系统测试高速串行链路
    • 专用“Up/Down”GPI,用于摄像头帧同步触发或其它功能
  • 满足AEC-Q100汽车规范
    • -40°C至+115°C工作温度范围
    • ±8kV接触放电保护和±15kV气隙放电保护,满足IEC 61000-4-2和ISO 10605标准的ESD保护要求

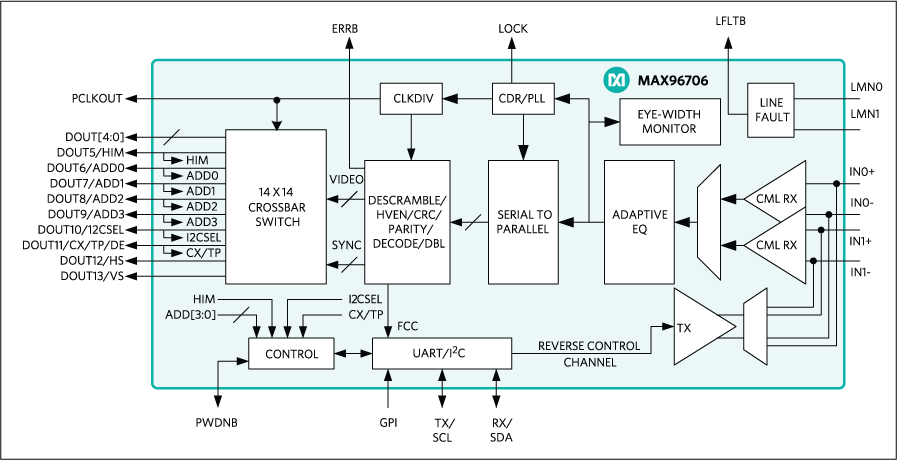

产品详情

MAX96706为小尺寸解串器,具有特别适合于汽车摄像应用的特性。特性包括自适应均衡和输出交叉点开关。嵌入式通道在UART、I2C和混合UART/I2C模式下工作在9.6kbps至1Mbps,允许设置串行器、解串器(SerDes)和摄像寄存器,与视频定时无关。

解串器可跟踪扩频串行输入的数据。串行输入满足ISO 10605和IEC 61000-4-2 ESD标准。核心电源供电范围为1.7V至1.9V,I/O电源范围为1.7V至3.6V。器件采用32引脚(5mm × 5mm) TQFN以及SWTQFN封装,引脚间距为0.5mm,工作在-40°C至+115°C温度范围。

应用

  • 汽车摄像应用

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

评估套件 (2)

工具及仿真模型

IBIS模型

Software Development

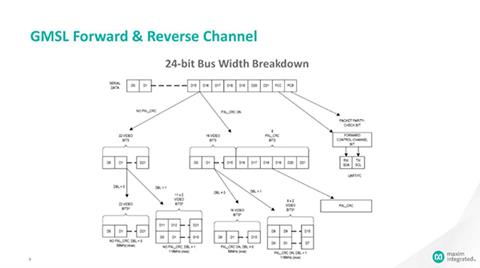

设计资源

ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
MAX96706GTJ+ 材料声明 质量和可靠性 32-LFCSP-5X5X0.75
MAX96706GTJ+T 材料声明 质量和可靠性 32-LFCSP-5X5X0.75
MAX96706GTJ/V+ 材料声明 质量和可靠性 32-LFCSP-5X5X0.75
MAX96706GTJ/V+T 材料声明 质量和可靠性 32-LFCSP-5X5X0.75
MAX96706GTJ/VY+ 材料声明 质量和可靠性 32-LFCSP_SS-5X5X0.75
MAX96706GTJ/VY+T 材料声明 质量和可靠性 32-LFCSP_SS-5X5X0.75
Wafer Fabrication Data
