MAX8902A
量产采用2mm x 2mm TDFN封装的低噪声500mA LDO稳压器
采用2mm x 2mm TDFN封装的低噪声、低压差、高PSRR、500mA线性稳压器
- 产品模型
- 4
产品详情
- 输入电压范围:1.7V至5.5V
- 输出电压范围:0.6V至5.3V
- 16µVRMS输出噪声,10Hz至100kHz
- 工作电源电流:80µA
- 92dB PSRR (5kHz)
- 支持500mA输出电流
- 在整个负载、线路和温度范围内,输出精度为±1.5%
- 500mA负载时的压差为100mV(最大值)
- 关断电源电流:< 1µA
- 700mA短路保护
- 热过载保护
- 输出到输入反向电流保护
- 2mm x 2mm x 0.8mm TDFN封装
MAX8902A/MAX8902B低噪声线性稳压器可提供高达500mA的输出电流,在100kHz带宽下输出噪声仅为16µVRMS。这些稳压器在宽输入范围内维持输出电压,满载时仅需要100mV的输入至输出裕量。
这些LDO保持80µA的低典型电源电流,不受负载电流和压差的影响。稳压器控制电路包括可编程软启动电路以及短路、反向电流和热过载保护。其他特性包括使能输入和电源正常输出(仅MAX8902B)。

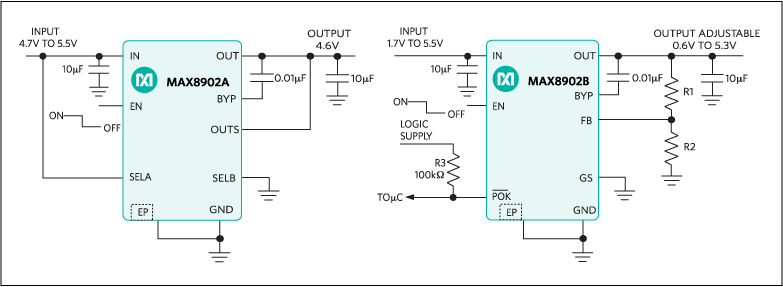

可使用SELA和SELB输入将MAX8902A输出电压设置为1.5V、1.8V、2.0V、2.5V、3.0V、3.1V、3.3V、4.6V或4.7V。MAX8902B输出电压可通过外部电阻分压器设置在0.6V至5.3V之间。
应用
- MP3和便携式媒体播放器
- 笔记本电脑
- 智能手机
