MAX8892

量产

高PSRR、低压差、150mA线性稳压器

超低噪声低压差线性稳压器，SC70封装

数据手册 (Rev. 1) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 节省空间的SC70封装
  • 10kHz时具有65dB PSRR
  • 负载电流为120mA时压差仅为120mV
  • 采用1µF陶瓷电容，能够在任何负载下保持稳定
  • 保证150mA输出
  • 只需要输入、输出电容(MAX8891)
  • 输出电压：1.5V、1.8V、2.5V、2.6V、2.7V、2.8V、2.85V、3V、3.3V、4.5V (MAX8891)以及可调(MAX8892)
  • 地电流低至40µA
  • 优异的负载/电源瞬态响应
  • 过流和热保护

MAX8891/MAX8892低压差(LDO)线性稳压器能够提供高达150mA的连续输出电流。这些稳压器在120mA负载电流下压差为120mV。

MAX8891只需一个输入/输出电容，占用最小的PCB面积。MAX8892的输出电压可通过外部分压器设置。

MAX8891的输出电压可以预置在1.5V至4.5V范围内。MAX8891/MAX8892设计采用p沟道MOSFET调整管，可以保持非常低的地电流(40µA)。

稳压器设计经过优化可以使用小尺寸、低成本陶瓷电容。MAX8891/MAX8892只需1µF (典型值)输出电容，可以在任何负载下保持稳定。系统禁止时，电流损耗降至1µA。

这些稳压器采用微型5引脚SC70封装。

应用

  • 基站
  • Bluetooth便携式无线装置及配件
  • 蜂窝与无绳电话
  • 数码相机
  • PDA与掌上电脑
  • 个人立体声装置
  • 便携式电池供电产品
  • 无线LAN
MAX8892
高PSRR、低压差、150mA线性稳压器

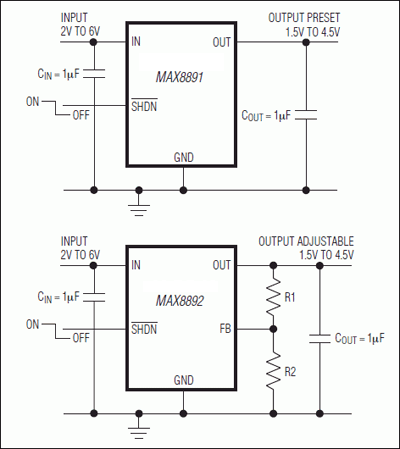

MAX8891、MAX8892：典型工作电路
