MAX8874

量产

低压差、120mA线性稳压器

数据手册 (Rev. 2)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 与LP2980引脚兼容的SOT23封装
  • IOUT为50mA时的压差低至55mV（120mA时为130mV）
  • 空载电源电流低至73µA
  • 工作电源电流低至82µA（即使在压差条件下）
  • 微型外部元件
  • 热过载保护
  • 输出电流限值
  • 电池反接保护
  • 双工作模式：固定或可调（1.25V至6.5V）输出
  • 低功耗关断

MAX8873T/S/R和MAX8874T/S/R低压差线性稳压器的输入电压范围为+2.5V至+6.5V，提供高达120mA的电流。这些器件通过PMOS调整管将82µA的低电源电流保持独立于负载，非常适合用于电池供电的便携式设备，例如手机和无线电话。

这些器件具有Dual Mode™工作模式：其输出电压可预设（T版本为3.15V，S版本为2.84V，R版本为2.80V），也可通过外部电阻分压器进行调节。输出的总误差为±3.5%。输出电压设置在常用范围的低端，以通过尽量降低功耗来延长电池寿命。其他特性包括低功耗关断、短路保护、热关断保护和电池反接保护。MAX8874还具有自动放电功能，当器件处于关断模式时，可主动将输出电压放电至地。两款器件均采用微型5引脚SOT23封装。

对于双通道版本，请参考MAX8865/MAX8866数据手册。对于输出噪声为30µVRMS的低噪声版本，请参考MAX8877/MAX8878。



应用

  • 音频系统
  • 无线电话
  • 电子规划器
  • 手持式仪器仪表（PDA、掌上型电脑）
  • 调制解调器
  • 掌上型电脑
  • PCMCIA卡
  • PCS电话
MAX8874
低压差、120mA线性稳压器

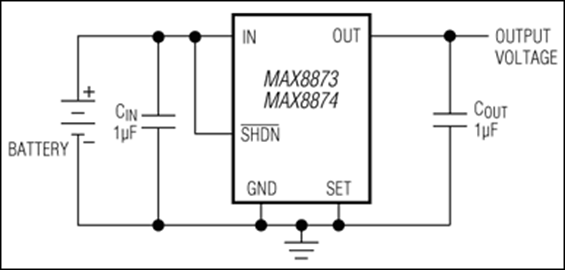

MAX8873R、MAX8873S、MAX8873T、MAX8874R、MAX8874S、MAX8874T：典型工作电路
