MAX8866

双路、低压差、100mA线性稳压器

更多 showmore-icon

双路、100mA LDO，仅占用0.024平方英寸的面积，高度为1.11mm

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.0)

PDF

1月 1, 1900 ellipse 中文

1263: 双路、低压差、100mA线性稳压器 Data Sheet

(产品技术资料帮助）
打开PDF文件 external-link 169.00K
Documentation 查看所有文档
产品模型 3
特性
  • 低成本
  • IOUT为50mA时的压差电压低至55mV
  • 空载电源电流低至105µA
  • 工作电源电流低至145µA（即使在压差条件下）
  • 350µVRMS低输出噪声
  • 独立的低电流关断控制
  • 热过载保护
  • 输出电流限值
  • 电池反接保护
  • 双工作模式：固定或可调（1.25V至5.5V）输出
更多细节
show more Icon

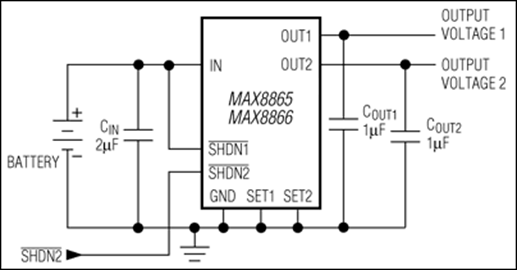

MAX8865和MAX8866双通道、低压差线性稳压器的输入电压范围为+2.5V至+5.5V，提供高达100mA的电流。在200mA总负载下，这些器件通过PMOS调整管将电源电流保持在145µA，非常适合用于电池供电的便携式设备，例如蜂窝电话、无线电话和调制解调器。

这些器件具有Dual Mode™工作模式：其输出电压可预设（T版本为3.15V，S版本为2.84V，R版本为2.80V），也可通过外部电阻分压器进行调节。其他特性包括独立的低功耗关断、短路保护、热关断保护和电池反接保护。MAX8866还具有自动放电功能，当器件处于关断模式时，可主动将选定的输出电压放电至地。两款器件均采用微型8引脚µMAX®封装。



应用

  • 音频系统
  • 无线电话
  • 电子规划器
  • 手持式仪器仪表（PDA、掌上型电脑）
  • 调制解调器
  • 掌上型电脑
  • PCMCIA卡
  • PCS电话
