MAX8860

低压差、300mA线性稳压器,µMAX封装

更多 showmore-icon

低噪声、低压差300mA (确保)稳压器,µMAX封装

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 15
特性
  • 高输出电流(300mA)
  • 低输出电压噪声:60µVRMS
  • 200mA输出时的压差低至105mV
  • 空载电源电流低至120µA
  • 热过载和短路保护
  • 电池反接保护
  • 逻辑控制关断电流:10nA
  • 低电平有效故障指示器
  • 节省空间的小型µMAX封装(最大高度1.1mm)
  • 小型2.2µF输出电容可节省空间和成本
更多细节
show more Icon

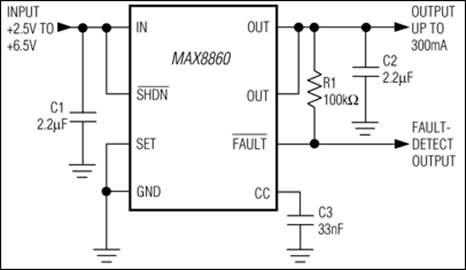

MAX8860低噪声、低压差线性稳压器采用+2.5V至+6.5V输入电压供电,可提供300mA电流。该器件的典型输出噪声为60µVRMS,200mA时的典型压差为105mV。除了六个现有的预设输出电压(+1.8V、+2.5V、+2.77V、+2.82V、+3V和+3.3V)之外,还可以通过Dual Mode功能将器件配置为+1.25V到+6.5V的可调输出稳压器。

MAX8860采用内部P沟道MOSFET调整管设计,电源电流低至120µA。提供一个用于指示失调的输出故障检测电路。其他特性包括10nA、逻辑控制的关断模式、短路和热关断保护以及电池反接保护。MAX8860采用微型8引脚µMAX®封装。



应用

  • DSP内核电源
  • 电子规划器
  • 手持式仪器仪表(PDA、掌上型电脑)
  • 掌上型电脑
  • PCMCIA卡
  • 无线手机
产品模型 15

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
