MAX8856

USB/AC适配器、线性Li+电池充电器，集成50mΩ电池开关，TDFN封装

更多 showmore-icon

为手持设备提供高度安全的快速充电，可由USB/AC适配器为单节Li+电池充电

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 小尺寸、3mm x 3mm、增强散热型TDFN封装(最大高度为0.8mm)
  • USB兼容挂起模式(20µA)
  • 可选的100mA、500mA和最高1A输入限流
  • USB或交流适配器输入
  • +6V至+14V输入过压保护
  • 输入UVLO低于+4V (上升)/3.5V (下降)
  • 自动分配电池充电电流和系统供电电流
  • 管芯温度调节(+100°C)
  • 0.5A时具有250mV的低压差
  • NTC热敏电阻输入
  • 充电状态和输入电源检测标志
更多细节
show more Icon

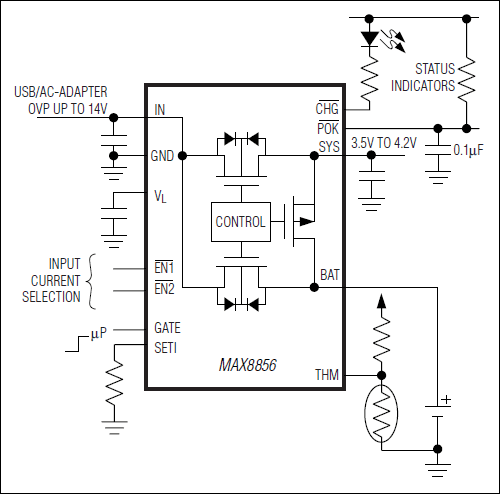

MAX8856作为完备的单节Li+电池充电管理IC，可采用USB端口或交流适配器供电。器件内置电池断开开关、电流检测电路、PMOS调整管以及热调节电路，无需外部反向阻断肖特基二极管即可构建简单而小巧的充电方案。单节Li+电池的充电过程从电源就绪指示信号开始，然后经过预充、快充、浮充，最后输出充电完成指示信号。采用恒流、恒压或恒管芯温度(CCCVCTJ)调节电路控制充电过程，为手持设备提供更高的安全性。

两路逻辑输入(/EN1、/EN2)可选择挂起模式、100mA、500mA或≤ 1A的输入限流，以满足USB规范要求。专有的热调节电路将管芯温度限制在+100°C，避免系统PCB过热。其它安全特性还包括用于保护电池的NTC热敏电阻输入(THM)。3.5V至4.2V的SYS输出配合低RDSON电池开关，能够为电池深度放电或未安装电池的系统供电。该IC还提供+3.3V/500µA输出(VL)、充电状态标志(/CHG)以及输入电源检测标志(低电平有效POK)。MAX8856工作在+4.25V至+5.5V电源电压，具有低于+3.4V的欠压锁定和高达+14V的过压保护功能。

应用

  • 蜂窝电话、智能电话、PDA
  • 数码相机、MP3播放器
  • USB应用、充电架和坞站
