MAX8790

产品详情

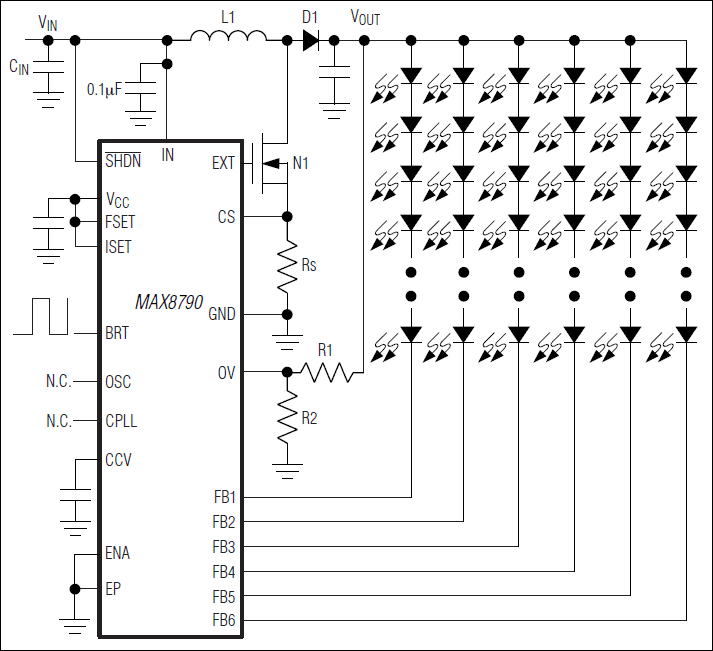

MAX8790是一款高效白光发射二极管(LED)驱动器。该驱动器专为使用LED阵列作为光源的大型液晶显示器(LCD)设计。电流模式升压控制器可同时驱动具有多个LED串联的6串LED。每串LED都连接至恒流源可实现±1.5%的电流调节精度，以确保所有LED的亮度均匀。MAX8790工作于4.5V至26V宽输入电压范围，可为LED提供固定的20mA电流，或可调的15mA至25mA电流。

MAX8790具有两种亮度调整控制模式，以适应各种应用。在直接DPWM模式下，PWM信号可直接接通或断开LED电流。在模拟亮度调整模式下，内置锁相环(PLL)电路首先将PWM信号转换为模拟信号，然后线性控制LED电流下降到低至12.5%。电流低于12.5%时，将采用数字亮度调整方式把LED平均电流降低到1%。这两种控制模式可实现100:1的亮度调整范围。在故障条件下，MAX8790具有多种措施以保护控制器。若一个或多个LED出现开路或短路故障，独立的反馈环路可以限制输出电压。控制器采用逐周期限流方式实现稳定工作并提供软起动功能。热关断电路可提供另外的保护。

升压控制器可使用外部MOSFET获得良好的效率，并允许提升输出功率和最高工作电压。每串LED的电流取样电压较低(450mV)，有助于降低功率损耗。MAX8790具有可选的开关频率(500kHz、750kHz或1MHz)，允许在外部元件尺寸和工作效率之间进行平衡。

MAX8790提供热增强型、无铅、20引脚、4mm x 4mm、薄型QFN封装。

应用

• 手持终端
