MAX8785A

笔记本和便携式电子显示器所采用的液晶显示器(LCD)机壳和冷阴极荧光灯(CCFL)正变得越来越薄，要求采用更加薄的CCFL电源。压电变压器(PZT)工艺的进步使便携显示器中更小尺寸、更高效以及更安全的背光逆变器的开发变为可能。相比磁性变压器，压电变压器在EMI效率、人体安全性和波形因数上具有更优异的性能。

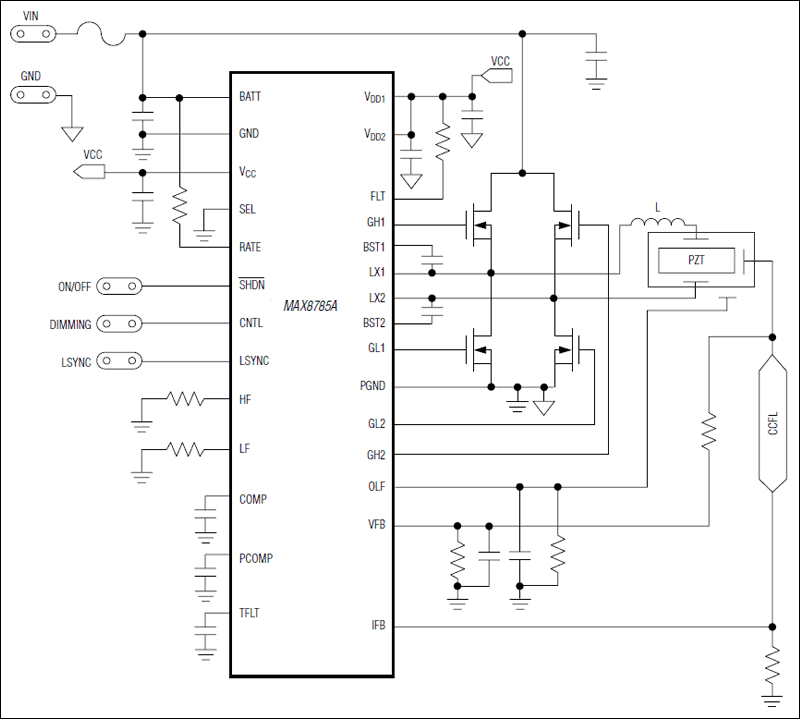

MAX8785A是一款基于压电变压器背光电源的全桥CCFL控制器。全桥拓扑可提供高频谱纯度的正弦驱动，可以协助PZT转换器高效的将电能转换为机械能而后再转换为电能。

MAX8785A采用前馈控制架构，可在维持相对恒定的开关频率的同时，提供优异的电源和负载调整率。MAX8785A提供灯管开路保护、二次侧短路保护、灯管起弧保护以及带可调超时周期的二次侧过压保护。

MAX8785A由高至低扫描开关频率直至灯管启动，保证灯管的正常启动。MAX8785A具有10:1的调光范围，采用数字脉宽调制(DPWM)方式。CCFL亮度可通过CNTL上的模拟电压或LSYNC上的外部信号设置。如果控制器与外部信号断开，器件切换至内部振荡器并继续工作。最大开关频率和DPWM频率可通过外部电阻调节。

MAX8785A栅极驱动器可驱动大功率CCFL应用中常采用的大尺寸功率MOSFET。内部5.35V线性稳压器为MOSFET驱动器和大多数内部电路供电。MAX8785A采用小尺寸、28引脚薄型QFN封装，工作在-40°C至+85°C温度范围内。

应用

• LCD TV与监视器
• 笔记本LCD
