MAX8704

具有功率限制的大电流、低电压线性稳压器，外置MOSFET

更多 showmore-icon

: 过期 tooltip
: 过期 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.0)

PDF

1月 1, 1900 ellipse 中文

MAX8704: 具有功率限制的大电流、低电压线性稳压器，外置MOSFET Data Sheet

(产品技术资料帮助）
打开PDF文件 external-link 781.00K
Documentation 查看所有文档
产品模型 1
特性
  • 低成本、大电流线性稳压器
  • 外部MOSFET保护
    MOSFET功率限制
    50mV (典型值)电流门限
    过热限制
  • 1.0V至5.5V输入电源电压
  • 1.2V或1.5V预设或可调输出电压
  • 电源就绪(PGOOD)漏极开路输出，带有3ms启动延时
  • 可编程软启动
  • 具有输出放电的关断功能
    • 更多细节
    show more Icon

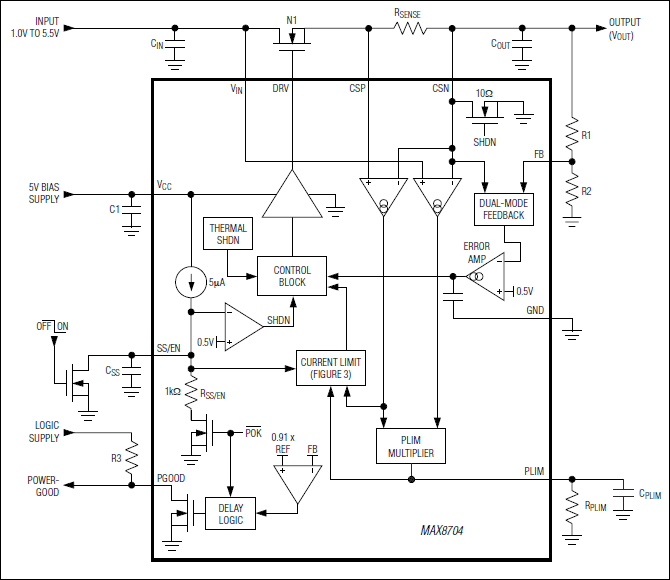

    大电流线性稳压器MAX8704使用外部n沟道MOSFET产生笔记本电脑所需的低压电源。该线性稳压器可以使用低至1.0V的输入电压提供低至0.5V的输出电压。通常，这种低输入电压要求会使稳压器的设计变得非常困难。在这种应用中，系统持续提供的5V偏置电源为MAX8704驱动器和控制电路供电。

    MAX8704具有固定的电流限制和可调功率限制功能，以避免外部MOSFET过热。另外，MAX8704还具有内部过热保护功能，防止损坏控制器并为外部MOSFET提供远程过热保护。

    MAX8704具有可调软启动功能，并能产生延迟的电源就绪(PGOOD)信号，以指示线性稳压器处于稳压状态。MAX8704提供10引脚、µMAX®封装。

    应用

    • 台式计算机
    • 低电压偏置电源
    • 笔记本电脑
    • 服务器
    • VMCH和VCCP CPU电源
    • VID电源
    Show More Arrow image
