MAX864: 双输出电荷泵，带有关断 Data Sheet1/1/1900
概览
优势和特点
- 仅需四个电容
- 双路输出（正负）
- 低输入电压：+1.75V至+6.0V
- 逻辑控制关断电流：1µA
- 可选频率有助于优化电容尺寸和电源电流
产品详情

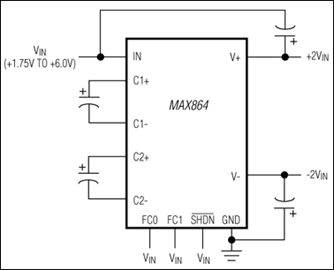

MAX864 CMOS、电荷泵、DC-DC电压转换器从单个正输入产生正负输出，并且仅需四个电容。电荷泵首先将输入电压翻倍，然后将翻倍的电压反相。输入电压范围为+1.75V至+6.0V。
内部振荡器的引脚可编程范围为7kHz至185kHz，从而有助于优化静态电流、电容尺寸和开关频率。55Ω输出阻抗支持高达20mA的有用输出电流。MAX864还具有1µA逻辑控制关断功能。
MAX864采用16引脚QSOP封装，电路板面积与标准8引脚SOIC封装相同。对于对空间更敏感的应用，MAX865采用8引脚µMAX®封装，占用的电路板面积仅为MAX864的一半。
应用
- 数据采集
- LCD面板表
- 低成本分割电源，用于低压系统
- 无线手机中的低电压GaAsFET偏置
- 用于模拟电路的降压电源
- 2至4节镍基电池或1节Li+电池降压电源
- VCO和GaAsFET电源
