概览

优势和特点

  • 以25mA电流驱动多达9个LED
  • 温度降额功能允许以较少的LED实现同样的亮度(MAX8596X)
  • 86%的效率(PLED / PIN)
  • 1.7%的电流调节精度
  • 输出过压保护
  • 灵活的亮度控制
    • 模拟
    • 直接PWM内部滤波器
  • 1MHz PWM开关频率
  • 0.1µF输出电容
  • 12mVP-P低输入纹波
  • 软启动消除了浪涌电流
  • 2.6V至6V输入范围
  • 0.3µA关断电流
  • 引脚兼容于MAX1561和MAX1599
  • 带有裸露焊盘的3mm x 3mm x 0.8mm、TDFN封装

产品详情

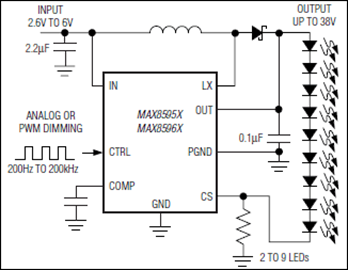

MAX8595X/MAX8596X以恒定的电流和高效率驱动多达9个白光LED,为蜂窝电话、PDA和其它手持设备提供LCD背光照明。串联连接使 LED电流一致,能获得均匀的亮度并使LED的连线最少。MAX8595X可在整个温度范围内保持恒定的LED电流。MAX8596X具有环境温度降额功能,以避免在高环境温度下过驱动白光LED,在+42°C以下时启动较高的驱动电流。

一个单独的Dual Mode™输入提供了简单的亮度调节和开/关控制方法。快速1MHz电流模式PWM工作方式允许使用较小的输入输出电容以及小型电感,同时使输入电源/电池的纹波降到最低。软启动消除了启动时的浪涌电流。

MAX8595X/MAX8596X提供节省空间的8引脚、3mm x 3mm TDFN封装。

应用

  • 蜂窝电话/智能电话
  • 电子书与亚笔记本电脑
  • PDA、掌上电脑与无线手持装置
  • 白色LED显示器背光

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
