概览
优势和特点
- 9mA时200mV压差
- 最大60mA/LED偏置电流
- 0.3%的LED电流匹配
- 简单的LED亮度控制
- 40µA低电源电流
- 0.05µA关断电流
- 2.5V至5.5V输入电压范围
- 热关断保护
- 小巧的6引脚、薄型SOT23封装(高1mm)
产品详情

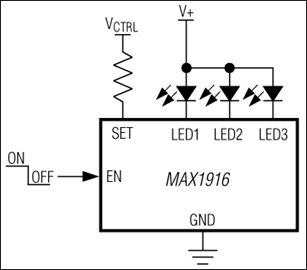

MAX1916低压差、白色LED偏置电源是一款代替传统白色LED设计中简易镇流电阻的高性能芯片。MAX1916用一个电阻设置三只LED的偏置电流，匹配度可达0.3%。MAX1916工作时电源电流仅为40µA，禁止状态下为0.05µA。
与镇流电阻相比，MAX1916具有出色的LED偏置匹配度、电源电压变化时偏置变化极小、压差更低，而且，在一些应用中能够明显提高转换效率。9mA负载时，MAX1916仅需200mV的压差、并保持每只LED的亮度一致。
MAX1916采用节省空间的、6引脚薄型SOT23封装。
应用
- 电池供电应用
- 数码相机和便携式摄像机
- 下一代无线手机
- PDA、掌上电脑与手持终端
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
