MAX8564

±1%、超低输出电压、双路或三路线性n-FET控制器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品模型 3
特性
  • MAX8563:3输出
  • MAX8564/MAX8564A:2输出
  • ±1%的反馈调节
  • 低至0.5V的可调节输出电压
  • 允许使用陶瓷输出电容
  • 可采用5V或12V电源的宽电源电压范围
  • 单独的开启控制和POK信号实现顺序上电
  • 避免软短路故障的过载保护
  • 欠压短路保护
  • 驱动n沟道MOSFET
更多细节
show more Icon

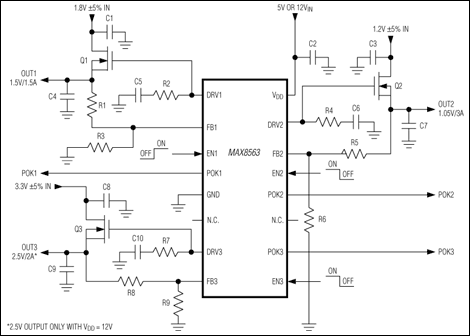

MAX8563/MAX8564/MAX8564A超低输出双路和三路LDO控制器可以在主板、台式笔记本电脑、笔记本电脑和其他应用中实现灵活、低成本的负载点电压转换。

这两款器件都带有±1%精度的0.5V基准源,对输出电压提供精密的调节。MAX8563有三路n沟道MOSFET控制器输出,MAX8564/MAX8564A有两路控制器输出。

VDD = 12V时,每一个控制器输出都在0.5V至3.3V之间可调,VDD = 5V时,调节范围是0.5V至1.8V。每路输出可独立开启,并在输出达到设置电压的94%时产生POK信号。每个输出具有保护电路,当电压跌落到设置电压的80%,而且时间超过50µs时,欠压比较器将禁止输出,避免软短路故障。对于短路情况,如果输出值下降至低于设置电压的60%调节器将被立即关闭。

MAX8563采用16引脚QSOP封装,MAX8564/MAX8586A采用10引脚µMAX®封装。

应用

  • 台式笔记本与笔记本电脑
  • 双路/三路电源
  • 图形卡
  • 低电压DSP、µP及微控制器电源
  • 主板
  • 超低压差稳压器
产品模型 3

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX8564AEUB+
  • HTML
  • HTML
MAX8564AEUB+T
  • HTML
  • HTML
MAX8564EUB+
  • HTML
  • HTML

软件和型号相关生态系统

评估套件 1

MAX8564EVKIT

MAX8563、MAX8564评估板

zoom

MAX8564EVKIT

MAX8563、MAX8564评估板

MAX8563、MAX8564评估板

特性和优点

  • MAX8563:3输出
  • MAX8564:2输出
  • ±1%反馈调节
  • 低至0.5V的可调输出电压
  • 5V至12V宽电源供电范围
  • 独立使能控制和POK信号可实现排序功能
  • 欠压短路保护
  • 驱动n沟道MOSFET
  • 经过完全组装和测试
  • 产品详情

    MAX8564评估板(EV kit)是经过完全组装和测试的电路板,可对MAX8564双路线性n-FET控制器进行评估。MAX8564电路在1.8V电压输入时,可产生负载电流最大1.5A的1.5V输出电压;1.2V电压输入时,可产生负载电流最大3A的1.05V输出电压。VDD偏置电源可采用5V至12V供电。MAX8564评估板也可对MAX8563进行评估。对MAX8563评估时,请索取免费样片。

    应用

    • 台式笔记本与笔记本电脑
    • 双路/三路电源
    • 图形卡
    • 低电压DSP、µP及微控制器电源
    • 主板
    • 超低压差稳压器
