概览
优势和特点
- 1.425V至3.6V输入电压范围
- 输出1A电流时保证200mV压降
- 在负载、输入电压、温度(0°C至+85°C)变化范围内具有±1.4%的输出精度，±0.6%的初始精度
- 可选用陶瓷电容
- 快速瞬态响应
- 320µA工作电源电流
- <25µA关断电源电流
- 短路保护
- 热过载保护
- 软启动限制浪涌电流
产品详情

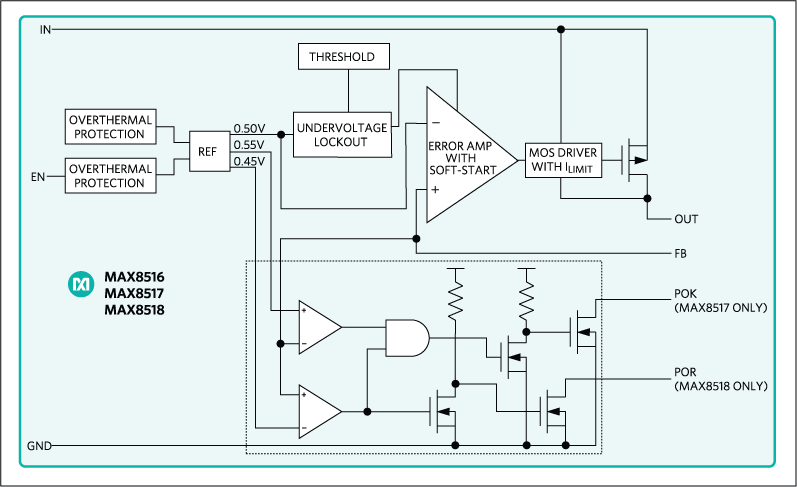

MAX8516/MAX8517/MAX8518低压差线性稳压器可在低至1.425V的输入电压下工作，能够提供高达1A的连续输出电流，而最大压差仅为200mV。输出电压可以设置为0.5V至(VIN - 0.2V)，且在负载和输入变化、以及0°C至+85°C温度范围内保持1.4%的精度。
这些稳压器使用小型、1µF的陶瓷输入电容和4.7µF的陶瓷输出电容，输出电流可达1A。高带宽提供了极佳的瞬态响应特性。仅使用4.7µF陶瓷输出电容时，可将由20mA至1A负载电流跳变引起的输出电压变化限制在45mV以内，如果增加输出电容，则电压变化将会更小。
由于采用内部p沟道MOSFET调整晶体管设计，MAX8516/MAX8517/MAX8518在直通情况下电源电流仅为340µA (典型值)。软启动减小了浪涌电流。其它功能还包括逻辑控制的关断模式、短路保护和热过载保护。
MAX8517具有电源就绪(POK)输出，当稳压器的输出在其额定输出电压的±10%范围内时，POK输出变为高电平。MAX8518具有150ms上电复位输出功能。
该系列器件提供10引脚µMAX®封装，包括一个裸露焊盘以实现最佳功率耗散。
应用
- 自动测试设备(ATE)
- 网络
- 笔记本电脑
- 光模块
- PDA
- 后置调节器
- 服务器
- 存储
- 无线基站
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
Power-Supply Solutions for Xilinx FPGAs4/24/2012
-
Power-Supply Solutions for Altera FPGAs4/24/2012
设计资源
