MAX8215

±5V、±12V (±15V)专用微处理器电压监测器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 6
特性
  • 4个专用比较器加1个辅助比较器
  • 5V专用比较器的精度为±1.25%
  • -5V、+12V、-12V、+15V、-15V专用比较器的精度为±1.5%
  • 使用辅助比较器进行过压/欠压检测或实现可编程延迟功能
  • 内部1.24V基准电压源的初始精度为±1%
  • 宽电源电压范围:2.7V至11V
  • 内置迟滞
  • 整个温度范围内的最大电源电流为250µA
  • 独立开漏输出
  • 包含所有精密元件
更多细节
show more Icon

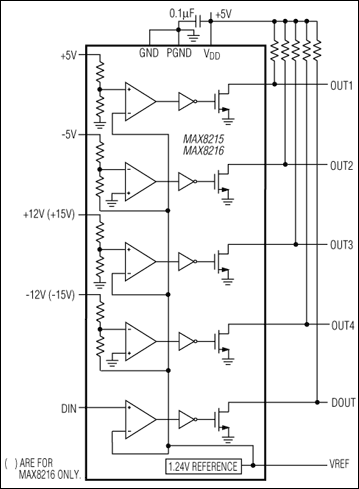

MAX8215包含五个电压比较器;四个用于监控+5V、-5V、+12V和-12V,第五个用于监控任何所需电压。MAX8216也一样,只是它监控的是±15V电源,而不是±12V。片内包含了监控这些电压和提供比较器迟滞所需的电阻。所有比较器都具有开漏输出。这些器件在整个温度范围内的最大电源电流消耗为250µA。



应用

  • 数据采集系统
  • 工业控制器
  • 工业设备
  • 微处理器电压监控器:+5V、-5V、+12V、-12V电源监控(MAX8215),+5V、-5V、+15V、-15V电源监控(MAX8216)
  • 移动无线电
  • 使用非专用的比较器进行过压/欠压检测
  • 便携式仪表
产品模型 6
