MAX77720

推荐用于新设计

宽输出电压范围、双极性PMIC

具有升压和反相降压-升压稳压器的双极性PMIC

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 输入电压范围：2.5V至5.5V
  • 可编程输出电压范围（高达+20V和低至-24V）
  • 灵活且可配置
    • I2C 接口
    • 提供工厂OTP设置
    • 供电轨之间的可编程开启和关断延迟
  • 1.2V至3.6V VIO兼容
  • 用于升压的 True Shutdown™
  • 用于升压的可编程峰值限流值（高达1A，低至0.5A）
  • 热关断保护
  • 故障状态标志
  • 针对外部传感器故障情况的错误引脚
  • 软启动期间的受控浪涌电流
  • 工作温度范围：–40°C至+125°C
  • 小尺寸
    • 3.86mm2 晶圆级封装(WLP)
    • 20引脚、0.4mm间距、5 x 4阵列封装

MAX77720双输出DC-DC转换器产生两个独立调节的正电源电压和负电源电压。正输出可在输出端提供高达4W功率，而负输出可提供高达4.8W的功率。MAX77720非常适合为智能物联网(IoT)设备中的飞行时间(ToF)成像传感器和OLED显示器供电。

MAX77720可产生低至-24V的可调负输出和高达+20V的正输出电压。负输出以1.5MHz的固定频率工作，而正输出以1MHz的固定频率工作，从而轻松滤除敏感应用中的噪声并减小外部元件尺寸。

当连接到外部器件的输出引脚时，nERR引脚用于禁用稳压器以发出外部错误信号。该错误可通过I2C从主机处理器清除，以重新使能稳压器。在错误状态下，可以选择使能或禁用有源放电（例如，将稳压器输出设置为高阻态悬空）。

双向I2C串行接口可用于配置和检查器件的状态。该器件提供大量工厂可编程选项，支持针对许多应用进行定制，从而加快上市速度。

应用

  • ToF传感器
  • OLED显示器
  • 双极性放大器
MAX77720
宽输出电压范围、双极性PMIC

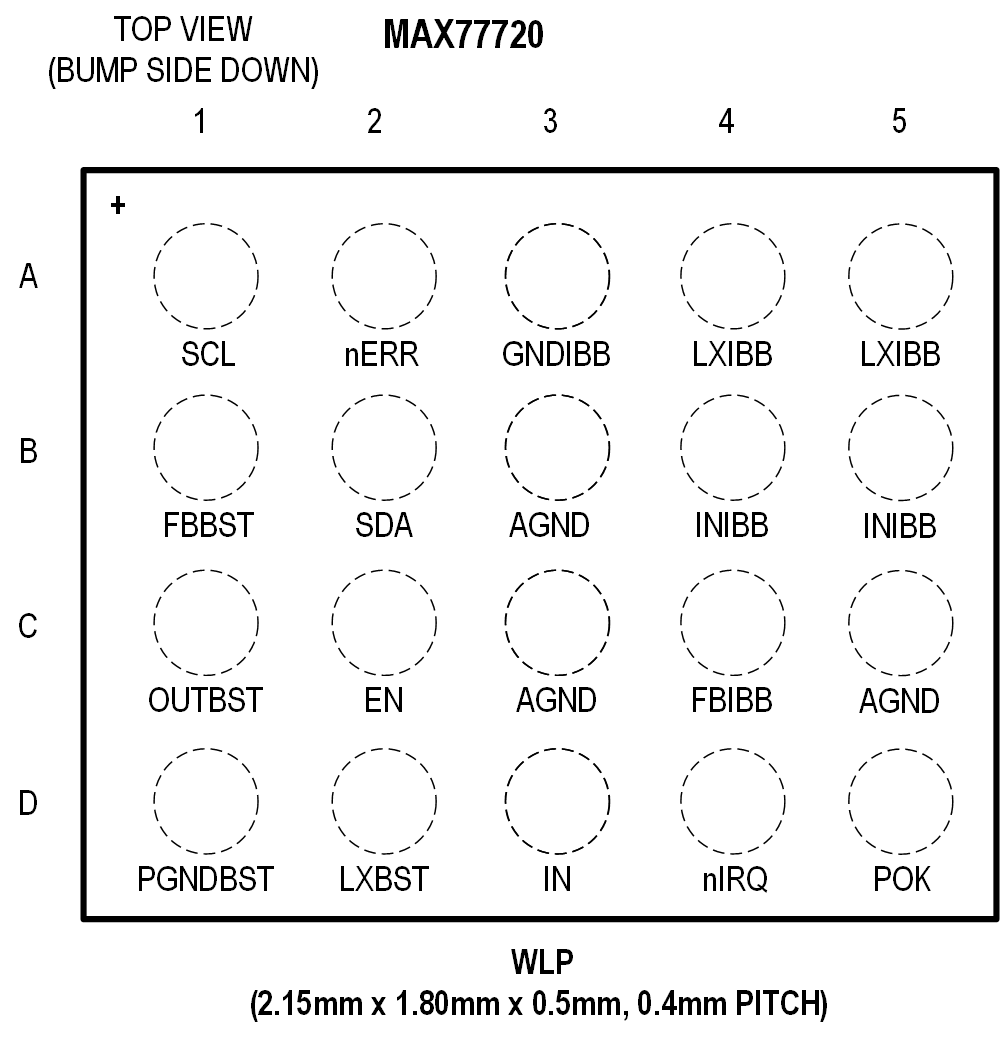

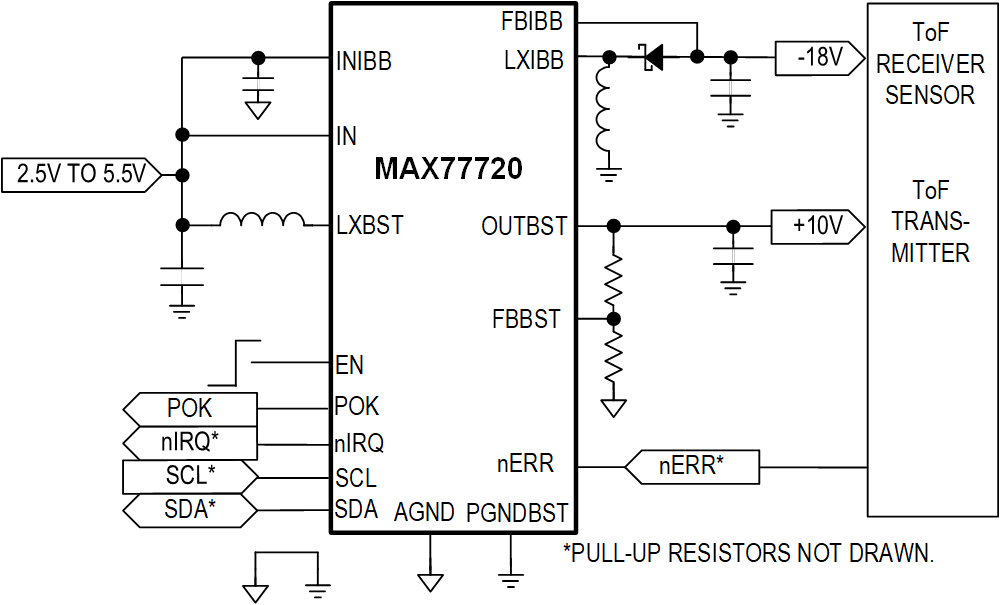

MAX77720 Simplified Application Diagram MAX77720 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

软件开发 1

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
MAX77720EVKIT

MAX77720评估套件

立即购买 更多内容

特性和优点

  • 易于使用
  • GUI驱动的I2C接口
  • 装配完成并经过全面测试
  • 兼容3.3V、1.8V、1.2VIO
  • 板载电子负载
    • 稳态、瞬态和随机模式

产品详情

MAX77720评估套件（EV套件）可用于对MAX77720的各种功能进行轻松实验，包括产生可调正输出和可调负输出的双输出DC-DC转换器、nERR引脚和I2C接口。基于Windows®的软件提供简单易用的图形用户界面以及基于寄存器的详细接口，方便测试MAX77720的功能。

基于Windows的图形用户界面(GUI)软件可与评估套件配合使用，并可从ADI公司网站 https://www.analog.com/max77720evkit下载。需要装有Windows 7或更高版本的Windows操作系统才能使用该评估套件软件。
MAX77720EVKIT
MAX77720评估套件

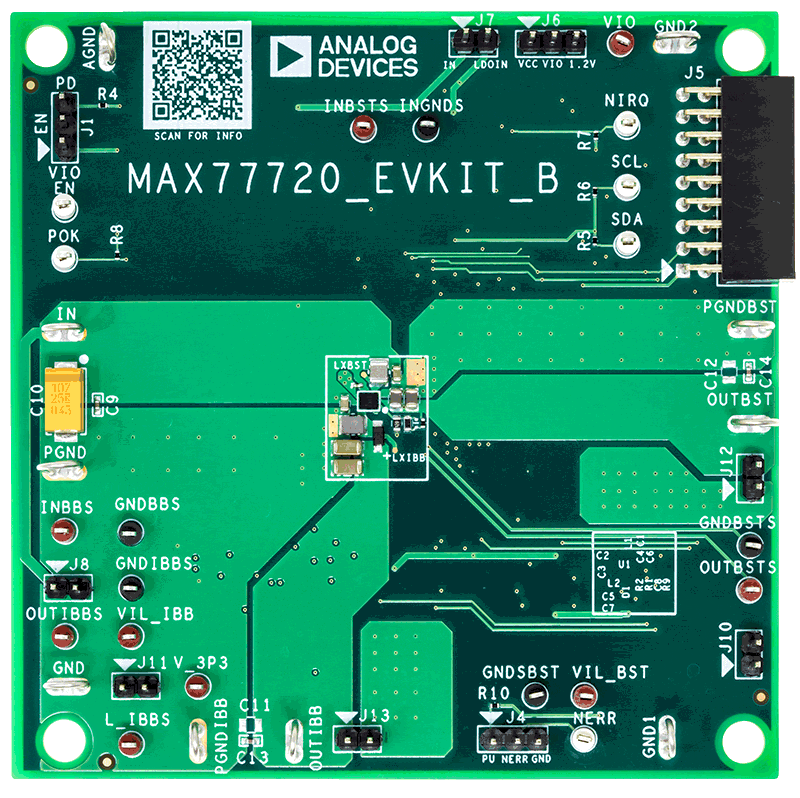

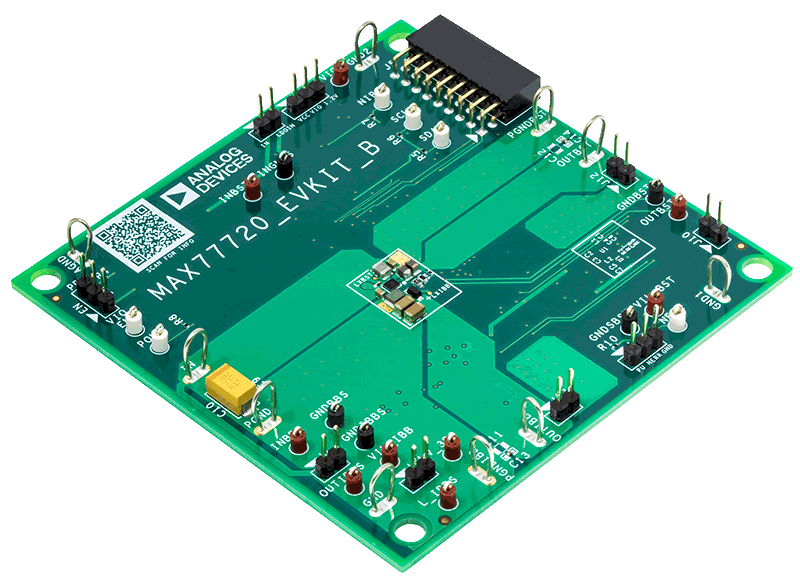

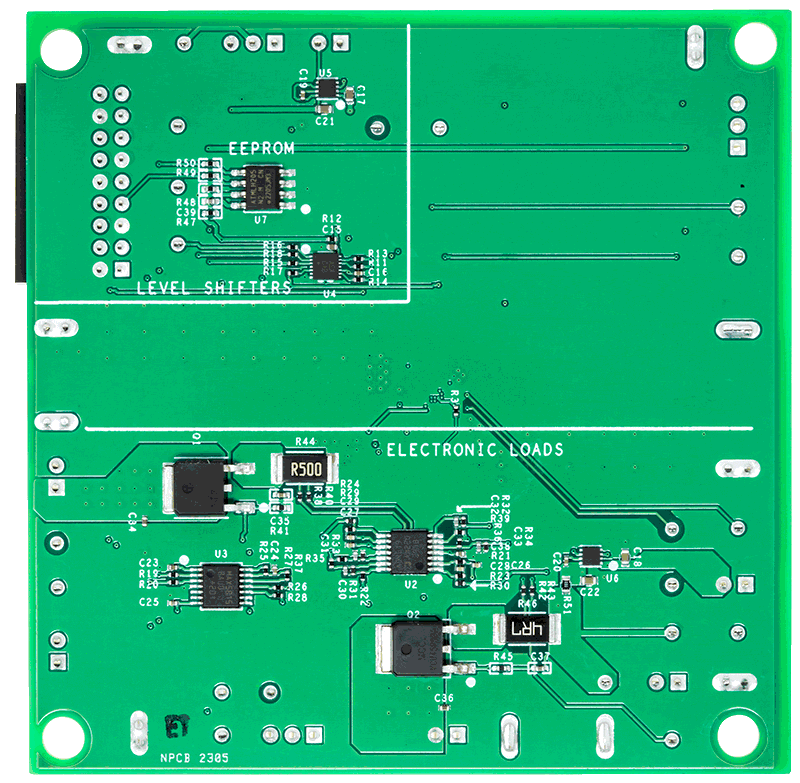

MAX77720EVKIT Simplified Block Diagram MAX77720EVKIT Board Photo Angle MAX77720EVKIT Board Photo Top MAX77720EVKIT Board Photo Bottom
