MAX77387

量产

双相自适应DC-DC升压转换器，集成2x 1000mA高边电流调节器

业内尺寸最小的2A闪光灯驱动方案

产品模型: 2

Viewing:

概述

输入电压在2.5V至5.5V可全功能工作
双相交错升压DC-DC转换器
- 真关断输出
- 在V_IN > 2.7V和V_OUT ≤ 4.0V时确保2A输出电流
- 自适应输出电压调节确保具有业内最高的系统效率
- 超过90%的峰值效率
- 3.125%最小占空比
- 具有Skip模式
- 片内功率MOSFET以及同步整流器
- 每相具有高达4MHz PWM开关频率
- 每相仅需0.47µH小型电感
手电筒/闪光灯LED高边电流调节器
- I²C可编程闪光灯输出电流(15.625mA至1000mA，步长15.625mA)
- I²C可编程手电筒输出电流(3.91mA至250mA，非PWM调光下步长3.91mA) (125mA至1000mA，在3.125%至25%可编程占空比，步长3.125%的PWM调光下，步长为125mA)
- 在1000mA时具有低压差(80mV典型值)
I²C可编程闪光灯安全定时器
I²C可编程手电筒安全定时器以及可选禁止手电筒定时器
双路独立的TX_MASK输入，用于在Tx事件时限制闪光灯电流
LED开路/短路检测
NTC监测，用于LED保护
过压保护
MAXFLASH 2.0防止系统欠压锁定
热关断保护
< 1µA关断电流
20焊球、0.4mm间距2.1mm x 1.73mm WLP封装

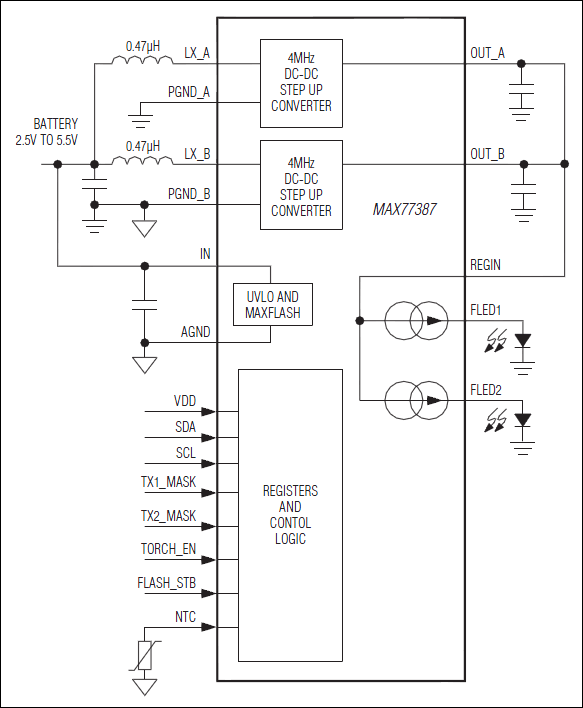

MAX77387为智能手机的相机闪光灯提供了一个高效率解决方案，该产品集成双相2A PWM DC-DC升压转换器以及两路可编程的1A高边、低压差LED电流调节器，用于支持闪光灯和手电筒功能。I²C接口灵活控制升压转换器、手电筒、闪光灯模式选择以及手电筒/闪光灯的安全定时持续时间。

IC可工作在低至2.5V电压，符合未来的新电池技术需求。升压转换器带有内部开关MOSFET以及同步整流器，可提高工作效率并且将外围元件数量降至最少。双相工作确保低输出纹波并可获得最小尺寸的解决方案。IC还包括双路高边、大电流调节器，支持手电筒和闪光灯模式。每路大电流调节器在闪光灯模式下可输出高达1A电流，在手电筒模式下可提供高达250mA电流。大电流调节器可级联驱动单个LED，在闪光灯模式下提供2A电流，在手电筒模式下提供500mA电流。输出电压可自适应控制，可升压至所需的LED导通电压。自适应模式与DAC和/或PWM调光控制机制一起，可应用于闪光灯或手电筒模式。该方法通过优化升压比以及降低电流调节器的损耗来减小IC功耗。

IC带有外部NTC、双路Tx屏蔽、闪光灯触发以及手电筒使能控制。可灵活控制IC。

另外，IC还支持MAXFLASH 2.0功能，可在低电池电压条件下自适应地减小闪光灯电流，有助于防止系统欠压锁定。

其它特性包括LED短路检测、过压以及热关断保护、低功耗待机和关断模式。IC采用20焊球、0.4mm间距WLP封装(2.1mm x 1.73mm)。

应用

蜂窝电话与智能电话
平板电脑

产品模型: 2

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX77387EWP+	20-WLCSP-N/A	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
MAX77387EWP+T	20-WLCSP-N/A	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

12月 21, 2016 - 1671A ASSEMBLY
		pcn_1671a
MAX77387EWP+T	量产	pcn_1671a
7月 19, 2016 - 1594_AMENDED ASSEMBLY
		pcn_1594_amended
MAX77387EWP+T	量产	pcn_1594_amended
12月 8, 2015 - 1594_PRE-PCN WAFER FAB
		pcn_1594_pre-pcn
MAX77387EWP+T	量产	pcn_1594_pre-pcn

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

软件开发 1

MAX77387 Evaluation Kit Software, 1.0.0

评估套件

MAX77387评估系统

立即购买更多内容

特性和优点

具有完整功能的2.5V至5.5V输入电源
双相交错升压型DC-DC转换器
- True Shutdown^™输出
- V_IN > 2.5V且V_OUT ≤ 4.0V时，输出电流高达2A
- 自适应输出电压调节确保超高系统效率
- 峰值效率超过90%
- 最小占空比为3.125%
- 片内功率MOSFET和同步整流器
- 每相PWM开关频率高达4MHz
- 每相使用小型的0.47µH电感
高侧手电筒/闪光灯LED电流调节器
- I²C可编程闪光灯输出电流（15.625mA至1000mA，步进为15.625mA）
- I²C可编程手电筒输出电流（非PWM调光为3.91mA至250mA，步进为3.91mA）（PWM调光为125mA至1000mA，步进为125mA，占空比可编程范围为3.125%至25%，步进为3.125%）
- 1000mA时提供低压差电压（80mV，典型值）
I²C可编程闪光灯安全定时器
I²C可编程手电筒安全定时器
双路独立TX_MASK输入，用于在出现Tx事件期间限制闪光灯电流
开路/短路LED检测
通过NTC监控提供LED保护
过压保护
通过MAXFLASH 2.0防止系统闩锁
热关断保护
关断电流：< 1µA
符合RoHS标准
经过验证的PCB布局
经过全面测试和装配

产品详情

MAX77387评估套件（EV套件）是装配完成且经过测试的PCB，用于演示具有2A闪存灯驱动器的高度集成MAX77387双相自适应升压转换器。该器件的闪光灯驱动器集成了一个自适应2A双相PWM升压DC-DC转换器和两个1000mA白色LED相机闪光灯/电影高侧电流调节器。

评估系统包括评估套件和一个MINIQUSB命令模块，该模块通过I²C接口来控制单个输出的开/关、升压型输出电压、电影/闪光灯电流和闪光灯/手电筒定时器持续时间设置。

应用

蜂窝电话与智能电话
平板电脑
