MAX77301A

推荐用于新设计

符合JEITA标准的锂离子充电器，带有Smart Power Selector、自动检测和USB

安全快速充电、适配器类型检测和最大充电电流枚举

产品模型: 2

Viewing:

概述

支持从USB端口充电
自动检测适配器类型
输入电流高达1500mA，充电电流高达900mA
无需处理器干预的枚举
支持USB低速和全速操作
符合USB 2.0规范和电池充电规范（修订版1.1）
符合下一代低压锂离子电池规范
输入过压保护高达16V
Smart Power Selector可在电池已放电或无电池的情况下支持电源路径运行
电池检测功能包括带有开路保护器的电池组
热调节防止过热
充电完成、预充电和时间/温度错误的LED指示灯
串行(400kHz) I²C兼容接口
关断电流：6µA（典型值）
2.44mm x 2.44mm、25引脚WLP封装

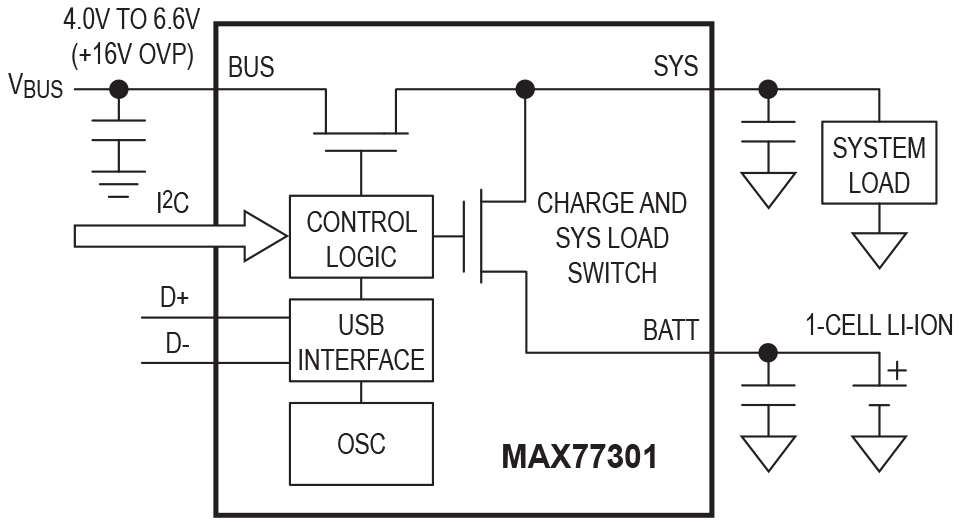

MAX77301是一款符合JEITA标准的*锂离子线性电池充电器，可通过连接USB端口、专用充电器或通用适配器来运行。该IC通过USB主机或集线器提供自动适配器类型检测和枚举。该IC集成了独立的电池充电开关、电流检测电路、MOSFET调整元件、热调节电路，并且无需外部反向阻断肖特基二极管，以打造超简单和小巧的USB兼容充电解决方案。

该IC具有自动检测充电适配器类型的功能，因此可以区分USB 2.0设备、USB充电器、专用充电器设备以及标准输入适配器。请参见完整数据手册中的表2。使能枚举后，该IC会自动与USB主机协商，从而无需处理器干预即可从USB 2.0设备或USB充电器获得超高的可用充电电流。适配器类型检测符合USB 2.0以及电池充电规范修订版1.1。

该IC控制单节锂离子电池的充电顺序，包括电池检测、预检测、快速充电、充满和充电终止。充电过程使用恒定电流、恒定电压和恒定芯片温度(CCCVCTj)调节进行控制，以确保在所有条件下都能安全运行。该IC还符合JEITA电池充电要求。

Smart Power Selector^™功能可充分利用有限的USB或适配器电源。电池充电电流的设置不受输入电流限制的影响。电池通过系统未使用的电源充电。电池可在需要时充当输入源的辅助。在没有电池、电池放电或电池耗尽的情况下也能维持系统电压，确保应用的正常运行。自动输入选择功能可将系统从电池切换到外部电源。

电池充电特性、输入电流限制和保护功能完全可通过I²C接口编程。这为与各种适配器和电池尺寸搭配使用提供了灵活性。

其他功能包括欠压闭锁(UVLO)、过压保护(OVP)、充电状态标志、充电故障标志、输入电源正常监测器、电池检测、符合JEITA标准的充电、充电定时器、3.3V/10mA辅助输出和一个外部电源开关。

应用

蓝牙耳机、PDA和MP3播放器
其他便携式设备

产品模型: 2

参考资料

数据手册 1

MAX77301: JEITA-Compliant, Li+ Charger with Smart Power Selector, Automatic Detection, and USB Enumeration Data Sheet (Rev.1) 07/15/2021

技术文章 1

The Basics of USB Battery Charging 12/09/2010

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX77301AEWA+	Wafer-Level Package 5x5 Bump, Full Array	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
MAX77301AEWA+T	Wafer-Level Package 5x5 Bump, Full Array	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
电池充电器IC 4
MAX8895V	量产	带有智能电源选择器的Li+电池充电器，提供适配器类型检测和USB枚举功能
MAX8895W	量产	带有智能电源选择器的Li+电池充电器，提供适配器类型检测和USB枚举功能
MAX8895X	量产	带有智能电源选择器的Li+电池充电器，提供适配器类型检测和USB枚举功能
MAX8895Y	最后购买期限	带有智能电源选择器的Li+电池充电器，提供适配器类型检测和USB枚举功能

工具及仿真模型

软件开发 1

MAX77301 Evaluation Kit Software, 1.90.30

评估套件

MAX77301/MAX77301A评估套件

立即购买更多内容

特性和优点

支持通过Micro-B USB连接器充电
USB枚举无需主机处理器干预
自动检测适配器类型或USB端口
双速USB操作（全速或低速）
输入过压保护高达16V
Smart Power Selector
- 电池充电和系统之间自动共享电流
- 支持在电池已放电或无电池的情况下操作
LED指示器
通过NTC监控电池温度
符合JEITA要求的充电曲线
热电荷调节可防止IC过热

产品详情

MAX77301评估套件（EV套件）是装配完成且经过测试的PCB，用于评估具有USB枚举和自动适配器类型检测功能的MAX77301双路锂离子(Li+)电池充电器。该评估套件由USB端口或专用充电器供电，可自动检测适配器类型和USB枚举功能。

此IC具有Smart Power Selector^™功能，可充分利用有限的USB或适配器电源。电池充电电流的设置独立于输入限流值。系统未使用的电源可给电池充电，以支持相关应用在没有电池、电池已放电或电池没电的情况下正常工作。自动输入选择功能可为系统切换电池、电池辅助和外部电源模式。

该评估套件提供LED指示器，用于适配器类型检测（低电平有效UOK）、外部上电（低电平有效EXT_PWRON）、充电状态（低电平有效CHG_STAT）、外部电源电流能力(CHG_TYPE)和中断的（低电平有效IRQ）。该评估套件还通过一个NTC热敏电阻进行热保护和符合JEITA*要求的充电。

该评估套件默认配置为全速USB，但可以通过移除晶体振荡器和调整跳线默认设置来配置为低速USB。

应用

蓝牙耳机、PDA和MP3播放器
其他便携式设备
