MAX74840

推荐用于新设计

30V、单电源供电、低偏置电流、RRO、8MHz JFET 运算放大器

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 宽增益带宽乘积：典型值 8MHz
  • 高压摆率
    • 23V/μs 典型值（低到高）
    • -18V/μs 典型值（高到低）
  • 低输入偏置电流：TA = 25°C 时为最大值 ±15pA
  • 低失调电压：TA = 25°C 时为最大值 ±10mV
  • 低失调电压漂移：典型值±4μV/°C
  • 输入电压范围包括引脚 V-
  • 轨到轨输出
  • 电磁干扰抑制比（EMIRR）
  • 在 f = 1000MHz 和 f = 2400MHz 时，典型值为 90dB。

MAX74840 是一款单电源、轨到轨输出 (RRO)、结型场效应晶体管 (JFET) 输入运算放大器 (运放)。

输入电压范围包括负电源电压，输出电压摆幅可达轨到轨。这样，用户就可以在低电压、单电源应用中最大限度地提高动态输入范围，而无需单独的负电压电源进行接地检测。

输入 EMI 滤波器可提高信号在面对邻近开关噪声源时的鲁棒性。

带宽和转换速率方面的速度随着强大的输出驱动而提高，从而改善了建立时间性能，并使这些器件能够驱动现代单端逐次逼近寄存器 (SAR) 模数转换器 (ADC) 的输入。

MAX74840 的额定工作温度范围为 -40°C 至 +125°C，工作电压为 5V 至 30V，额定电压为 ±15V。MAX74840 采用 8 引脚 MSOP 封装。

应用

  • 高输出阻抗传感器接口
  • 光电二极管传感器接口
  • 跨阻放大器
  • ADC 驱动器
  • 精密滤波器和信号调理
MAX74840
30V、单电源供电、低偏置电流、RRO、8MHz JFET 运算放大器

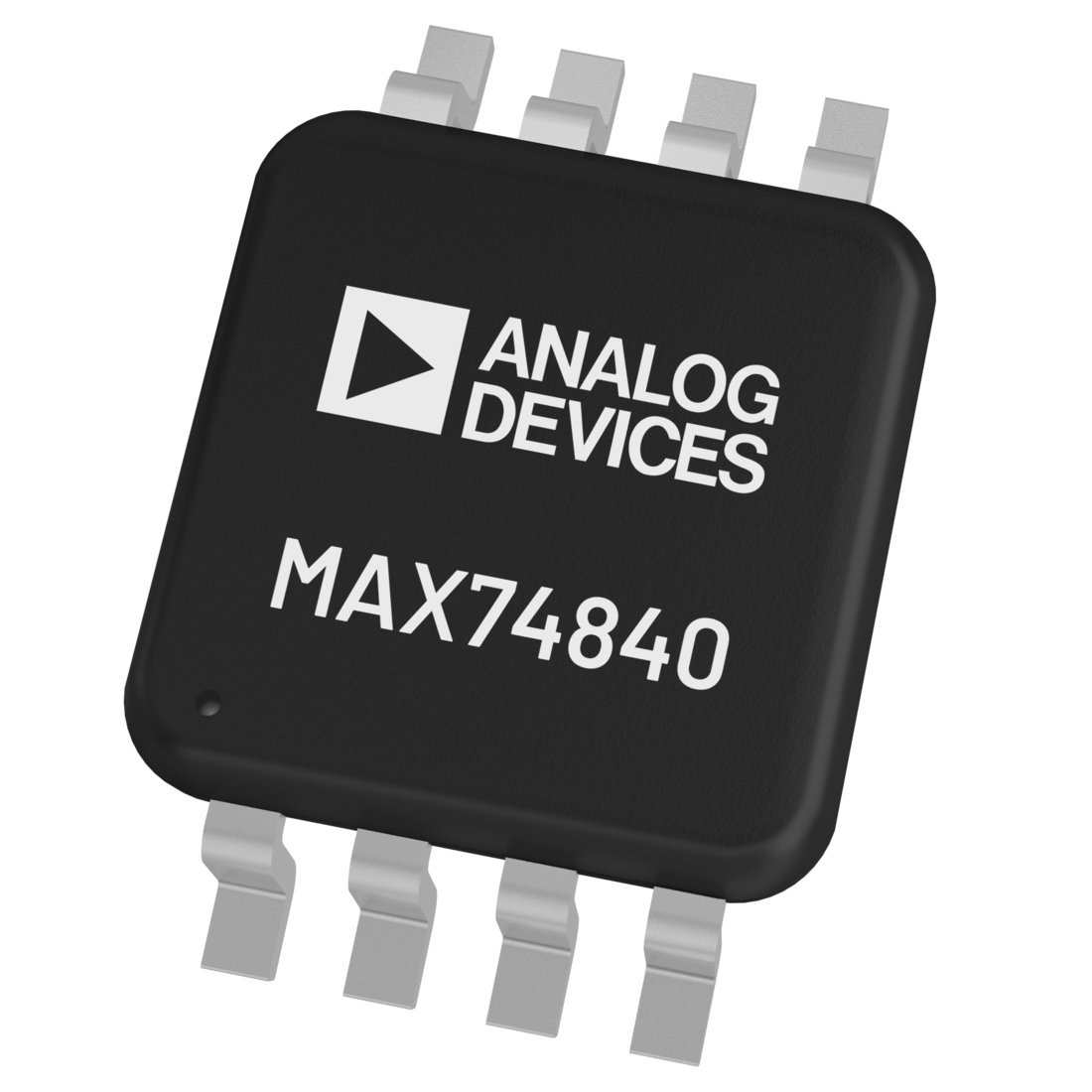

MAX74840 Functional Block Diagram MAX74840 Circuit Diagram MAX74840 Pin Configuration MAX74840 Chip Illustration
