MAX7323: I²C端口扩展器，提供4路推挽式输出和4路漏极开路I/O Data Sheet (Rev. 1)3/7/2008PDF694K
概览
优势和特点
- 400kHz I²C串行接口
- +1.71V至+5.5V工作电压
- 4路推挽输出端口，额定吸入20mA电流
- 4路开漏I/O端口，额定吸入20mA电流
- 4路I/O端口过压保护至+6V
- 瞬变锁存，支持读操作之间的检测
- /INT输出告警输入变化
- 通过AD0和AD2输入选择16个从地址
- 0.6µA (典型值)待机电流
- -40°C至+125°C工作温度范围

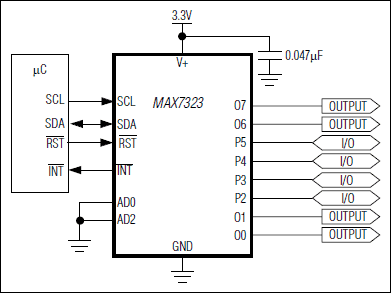

产品详情
MAX7323 2线串行接口外设具有八路I/O端口。其中四路端口为推挽输出，其余四路为漏极开路I/O端口。端口具有+6V过压保护，且与供电电压无关。
四路配置为输入的I/O端口连续监视状态变化(瞬态检测)。漏极开路/INT输出指示状态变化。器件锁存中断时，器件可以检测瞬态变化。当随后通过串口访问MAX7323时，任何没有被处理的中断将被清除。
四路推挽和四路开漏输出额定吸入20mA的电流，可用于驱动LED。
/RST输入对串口清零，终止与MAX7323的任何I²C通信。
MAX7323使用带有四电平逻辑的两个地址输入，支持16个I²C从地址。从地址还可决定I/O端口的上电逻辑状态，并能够以2端口为一组，使能或者禁止内部40kΩ上拉。
MAX7323是引脚兼容端口扩展器系列器件之一，可选择输入端口、开漏I/O端口和推挽输出端口(参见完整数据资料中的表1)。
MAX7323采用16引脚QSOP和16引脚TQFN封装，规定工作在-40°C至+125°C汽车级温度范围。
应用
- 蜂窝电话
- 笔记本电脑
- RAID
- SAN/NAS
- 服务器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
