MAX7304

I²C接口、16端口、电平转换GPIO和LED驱动器,内置ESD保护

更多 showmore-icon

16端口GPIO,可配置为PWM控制的LED驱动器,内置ESD保护,有效降低成本

Info: : 量产 tooltip
Info: : 量产 tooltip
特性
  • PORT15–PORT12上提供四个LED驱动器引脚
  • 集成高ESD保护
    • ±8kV IEC 61000-4-2接触放电
    • ±15kV IEC 61000-4-2气隙放电
  • 5V容限、开漏I/O端口能够驱动恒流LED
  • 256步PWM独立LED亮度控制精度
  • 单独LED闪烁速率和通用LED渐亮/渐暗速率范围:256ms到4096ms
  • 用户可配置去抖时间(1ms至32ms)
  • 可配置边沿触发端口中断(低电平有效INT)
  • 工作电源电压范围:1.62V至3.6V
  • GPIO可单独编程为两个逻辑电平
  • 8通道独立可编程电平转换器
  • 支持热插拔
  • 具有可选总线超时的400kbps、5.5V容限I²C串行接口
更多细节
show more Icon

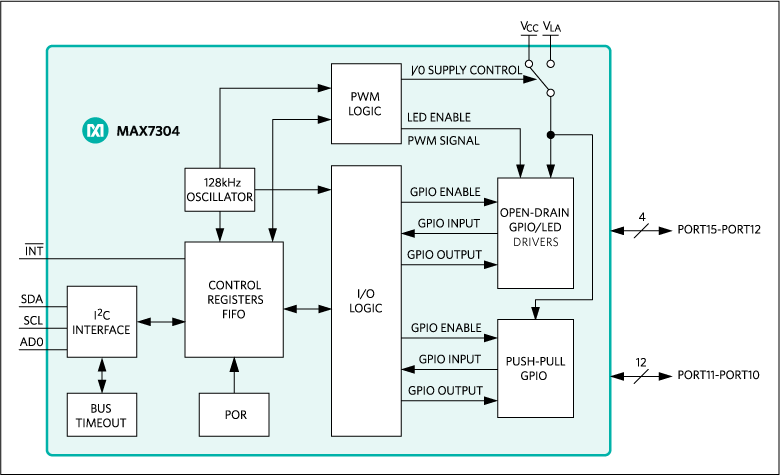

MAX7304包含16个端口GPIO,其中12个推挽GPIO,4个开漏GPIO,可配置为PWM控制的LED驱动器。该器件支持使用一个1.62V至3.6V的独立电源进行电平转换。地址选择输入(AD0)可为器件提供多达四个唯一的从机地址。

每个GPIO都可以编程为两个外部施加的逻辑电压电平之一。PORT15–PORT12也可以配置为具有恒流灌电流并通过内部振荡器控制PWM强度的LED驱动器。每个开漏LED端口的最大恒流电平为20mA。每个开漏端口上的LED强度可通过256步PWM控制单独调节。该端口还具有LED渐变功能。

器件中的相同索引行和列可用作直接逻辑电平转换器。

该器件采用带裸露焊盘的24引脚(3.5mm x 3.5mm) TQFN封装,以及小型25引脚(2.159mm x 2.159mm)晶圆级封装(WLP)封装,适用于手机、掌上电脑和其他便携式消费电子应用。

该器件在-40°C至+85°C扩展温度范围内工作。



应用

  • 蜂窝电话
  • 手持式游戏机
  • 笔记本电脑
  • PDA
  • 便携式消费类电子
