1385: 8位、三次复用LCD解码驱动器 Data Sheet1/1/1900
概览
优势和特点
- MAX7231可驱动8位/7段；并行输入格式；每位数字2个信号器
- MAX7232可驱动10位/7段；串行输入格式；每位数字2个信号器
- MAX7233可驱动4个字母数字字符/18段；并行输入格式
- MAX7234可驱动5个字母数字字符/18段；串行输入格式
- 片内振荡器
- 微处理器直连接口
- 单芯片低功耗CMOS设计

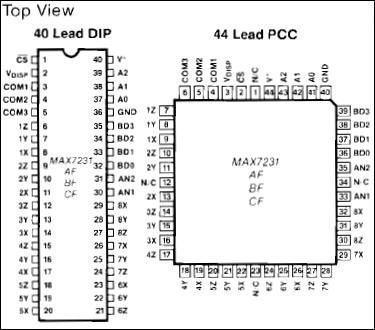

产品详情
MAX7231/32/33/34系列集成电路是一个完整的三路复用液晶显示器(LCD)驱动器系列。这些器件将微处理器（或数字系统）连接至多路复用数字和字母数字显示器。MAX7231驱动8位数字，接收并行格式的数据。MAX7232驱动10位数字，接收串行格式的数据。两款器件的每个位数都配备两个独立的信号器。MAX7233可驱动4个字母数字18段字符。MAX7234可驱动5个字母数字18段字符。
每个器件包含一个输入缓冲器、数字地址解码电路和掩码编程ROM，可以将6位输入数据解码成64种独立组合（每位数字的输出段）。这将减轻微处理器系统的负担，减小ROM占用的空间，并缩短维护显示器所需的CPU时间。
应用
这些低功耗LCD驱动器非常适合基于微处理器、注重功耗的便携式应用，许多应用还利用信号器驱动功能，支持显示器采用各种布局。
- 便携式仪器
- 工业设备
- 电信
- 医疗设备
- 仪表板
- 机器控制
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
Buffering Scheme Drives Large LCDs7/9/1998
