MAX703

量产

具有备用电池的低成本微处理器监控电路

具有手动复位和电源故障比较器的备用电池

数据手册 (Rev. 4)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 备用电池电源开关
  • 精密电源电压监控器
    • 4.65V (MAX703)
    • 4.40V (MAX704)
  • 复位脉冲宽度：200ms
  • 去抖TTL/CMOS兼容手动复位输入
  • 静态电流：200µA
  • 备用电池模式下的静态电流：50nA
  • 电压监控器，监控有无电源故障或低电池电量警告
  • 8引脚DIP和SO封装
  • 低至VCC = 1V时确保反RESET置位

MAX703/MAX704微处理器(µP)监控电路减少了µP系统中的电源监控和电池控制功能所需的复杂性和元件数量。与使用单独的IC或分立元件获得的结果相比，这些器件显著提高了系统的可靠性和准确性。

MAX703/MAX704均采用8引脚DIP和SO封装，同时提供四种功能：

  1. 上电、关断和掉电情况下的低电平有效复位。
  2. 用于CMOS RAM、CMOS µP或其他低功耗逻辑电路的备用电池切换。
  3. 1.25V阈值检测器，用于电源故障警告、低电池电量检测或+5V以外电源的监控。
  4. 一个低电平有效手动复位输入。
MAX703和MAX704的区别仅在于电源电压监控电平。MAX703在电源降至4.65V以下时产生复位信号，而MAX704在电源降至4.40V以下时产生复位信号。



应用

  • 计算机
  • 控制器
  • 重要µP电源监控
  • 智能仪器
MAX703
具有备用电池的低成本微处理器监控电路

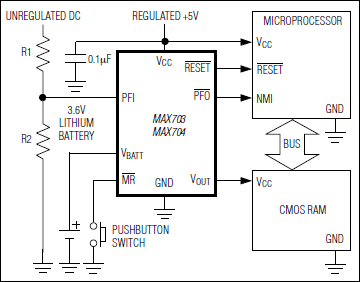

MAX703、MAX704：典型工作电路
