MAX6979

量产

16端口、5.5V恒流LED驱动器，带有LED故障检测和看门狗

LED故障保护与看门狗定时器

数据手册 (Rev. 1) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 25Mb工业标准、4线、5V串行接口
  • 3V至5.5V逻辑电源
  • 16个恒流，额定5.5V LED输出
  • 每路输出最大55mA连续电流
  • 通过一个电阻设置输出电流
  • 各输出间电流匹配达3%
  • 各IC之间电流匹配达6%
  • 如果接口失效，看门狗关闭输出
  • 报告LED开路故障
  • 增强散热、24引脚封装
  • -40°C至+125°C温度范围

    • MAX6979串行接口LED驱动器可提供16个开漏、恒流吸收、额定5.5V LED驱动器输出。MAX6979采用3V至5.5V电源供电。MAX6979和LED电源能以任意顺序上电。所有恒流输出均用一个外部电阻编程，每路电流最大55mA。MAX6979采用25Mb、工业标准、4线串行接口进行控制。

    MAX6979包含LED开路自动检测电路。故障状态在LE置高时装入串口移位寄存器，在下一个数据移入时，由DOUT移出。

    MAX6979的失效保护功能适用于安全应用，如果串口失效，它将关闭输出。如果串口停止工作超过1s，输出锁存器自动清零。将所有连在输出上的LED关断。移位寄存器数据不受影响。输出锁存器在数据更新前保持输出关断。如果只是暂时中断传输，则可自动恢复。使用MAX6979的看门狗功能无需对软件做任何修改。

    MAX6979采用工业标准的移位寄存器加锁存器控制串口。数据通过数据输入DIN和时钟输入CLK移入驱动器的16位移位寄存器。16个时钟周期后，输入数据出现在输出DOUT，此工作模式可实现多个MAX6979级联。锁存使能输入LE将移位寄存器的16位数据装入16位输出锁存器，以决定LED的开关状态。输出使能输入/OE控制所有16个输出开关，其快速响应特性适合作为控制LED亮度的PWM输入。

    MAX6979系列移位寄存器加锁存器形式的LED驱动器共有12个型号。该系列包括8端口和16端口两种类型，具有5.5V或36V额定LED输出，部分型号具有LED开路检测和看门狗功能。所有型号均由3V至5.5V电源供电，工作在-40°C至+125°C温度范围。

    应用

    • 建筑照明
    • 游戏功能
    • Marquee显示器
    • 流程指示牌
    • 交通灯
    • 信息牌
    MAX6979
    16端口、5.5V恒流LED驱动器，带有LED故障检测和看门狗

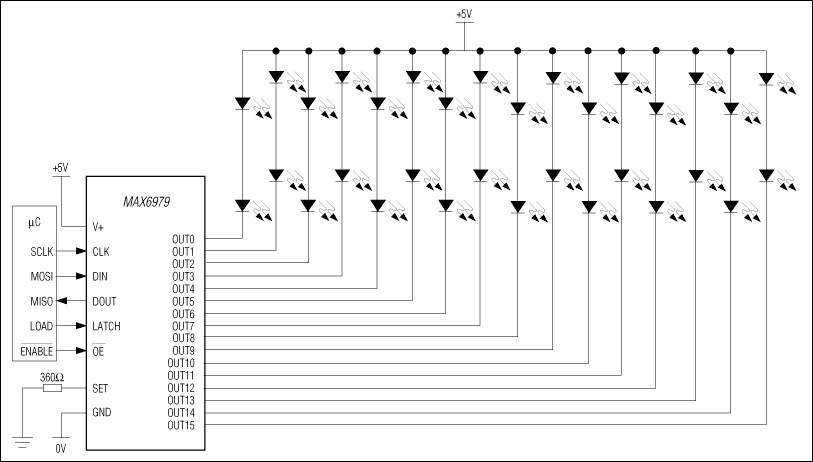

    MAX6979：典型应用电路
