概览

优势和特点

  • 6个可设置输入电压检测器
    • 0.5V至3.05V可编程阈值(10mV增量)或1V至5.8V可编程阈值(20mV增量)
    • 初级UV和二级UV/OV阈值
  • 一个6.25ms至102.4s可设看门狗定时器
  • 可设/RESET、/UV//OV和/WDO输出
  • 三个可编程输出
    • 开漏或弱上拉/RESET、/UV和/WDO
    • 低电平有效输出逻辑
    • 25µs至1600ms时延
  • 余量禁止和手动复位控制
  • 内部1.25V基准或外部基准输入
  • 10位内部ADC监视输入电压、VCC和辅助输入
  • 512位用户EEPROM
    • 耐久性:100,000次擦/写
    • 数据保持:10年
  • SMBus/I²C兼容串行设置/通信接口
  • ±1%阈值精度

产品详情

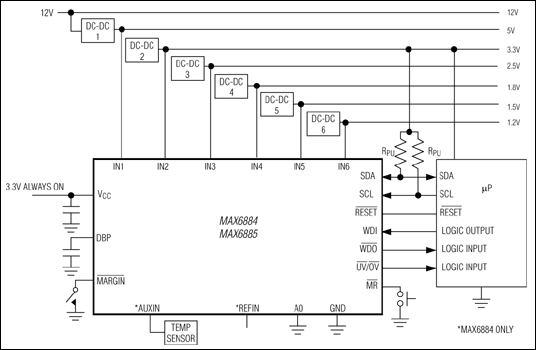

MAX6884/MAX6885 EEPROM可编程、多电压电源监视器可监视六路电压输入,一路辅助输入,一路看门狗输入,具有三个可编程输出,可用于需要精确设置的电源监控应用。手动复位和余量禁止输入提供了更多的灵活性。

每路电压检测输入可设置初级欠压和二级欠压/过压阈值。电压检测输入IN1–IN6以20mV增量监视1V至5.8V电压,或以10mV增量监视0.5V至3.05V电压。

可编程输出/RESET、/UV//OV以及/WDO实现系统复位/中断。可编程输出可选择开漏或弱上拉。可编程时延模块在每路输出对应条件清除25µs至1600ms后取消输出。故障寄存器记录触发条件(欠压、过压、手动复位等)。

内部10位、1%精度ADC (仅MAX6884)通过多路复用器每200ms自动对IN1–IN6、AUXIN和VCC电压进行一轮采样。SMBus™/I²C兼容的串行数据接口用于与配置EEPROM、配置寄存器和内部512位用户EEPROM通信并对其进行编程,以及读取ADC寄存器(仅MAX6884)和故障寄存器。

MAX6884/MAX6885可提供5mm x 5mm x 0.8mm、20引脚薄型QFN封装,工作在扩展温度范围(-40°C至+85°C)

应用

  • 多微处理器/电压系统
  • 网络系统
  • 服务器与工作站
  • 存储设备
  • 电信/局端设备
  • 无线基站
