MAX6876
EEPROM可编程、四路、电源跟踪器/排序电路
产品详情
- 最多对四个电源电压进行跟踪/排序(一个MAX6876)，最多对16个电源电压进行跟踪(使用四个MAX6876)
- EEPROM可编程跟踪/排序控制
- 独立于总线电压(MAX6876由被跟踪电源或常开电源供电)
- 每路输入EEPROM可选欠压/过压锁定阈值
- EEPROM可选上电/断电摆率
- 电源状态良好输出阈值和时序可编程
- 全局可调欠压锁定或逻辑ENABLE输入
- 外部n沟道FET的内部独立电荷泵(VGATE_SOURCE = 5V)
- 可选上电后过流检测
- 0.5V至5.5V IN_阈值范围
- ±1.5%阈值精度
- I²C/SMBus™兼容串行接口
- 小型6mm x 6mm、36引脚薄型QFN封装
MAX6876 EEPROM可编程、多电源跟踪器/管理器可监视四路系统电压，为需要电压跟踪和/或排序的系统提供正确的上电和断电条件。MAX6876关键阈值的分辨率可设，时序参数通过I²C接口调整，这些参数存储在内部EEPROM中。MAX6876还提供监视功能和过流检测电路。

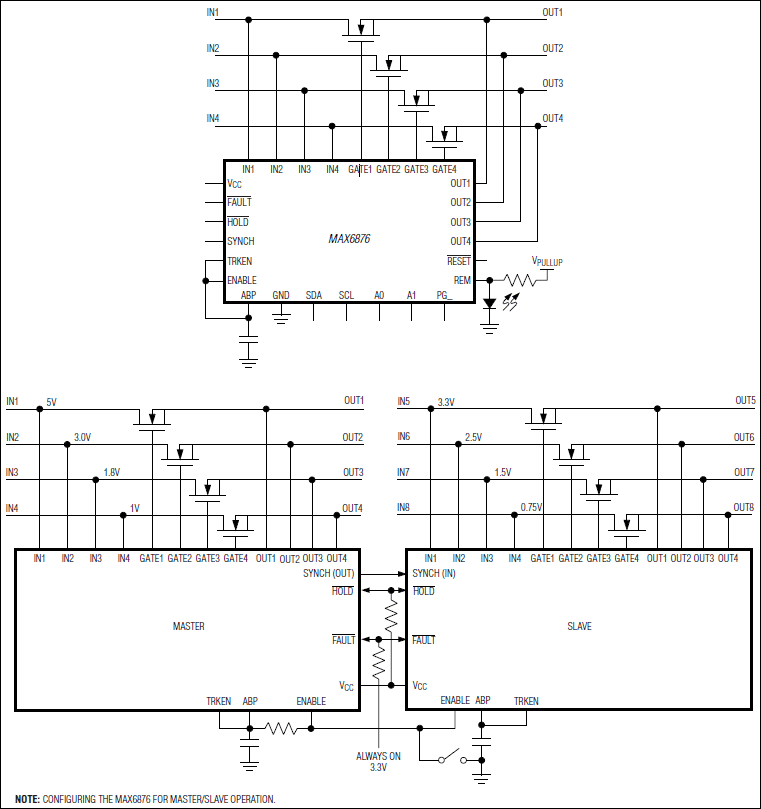

MAX6876为每路输入提供可编程欠压和过压阈值。当所有电压都处于规定范围内时，器件打开外部n沟道MOSFET进行系统电压排序或跟踪。所有电压可以排序、跟踪或以这两种方式的组合进行上电。在跟踪过程中，每个MOSFET GATE上的电压不断增加，缓慢接通电源。每个MOSFET源极电压互相比较以确保每路被监视的电源之间压差不超过250mV (典型值)。跟踪被动态调整，以强制所有输出保持在参考斜坡的±125mV范围内；如因任何原因导致任何一路电源不能保持在参考斜坡±250mV范围内时，/FAULT输出置位，上电模式中止，所有输出被关断。如果电压在一个设定的/FAULT时间内没有完成斜升，上电模式也将中止。检测到失效状态后，MAX6876还提供重新上电时的锁定和自动重试功能。
MAX6876还包括复位电路、手动复位输入(/MR)以及余量禁止输入(/MARGIN)。器件还可输出电源状态良好(PG_)，过流状态(/OC)以及总线移出(REM)信号。
MAX6876可提供小型6mm x 6mm、36引脚薄型QFN封装，适用于-40°C至+85°C扩展温度范围。
应用
- 多电压系统
- 网络系统
- 服务器与工作站
- 存储设备
- 电信
