概览

优势和特点

  • 在上电/掉电期间跟踪两路外部电源
  • 兼容宽范围的外部电源,与输出功率无关
  • 总线电压欠压锁定同时使能/禁止核和I/O电源
  • 检测VCORE和VI/O上的短路,任何一路短路时禁止核和I/O电源
  • 输出欠压监视
  • POK状态(MAX5040)
  • VCC电源电压范围:2.5V至5.5V
  • I/O电压范围:VCORE至4V
  • 核电压范围:0.8V至VI/O
  • 产品详情

    MAX5039/MAX5040为需要跟踪两路供电电压的电源系统提供智能控制。这些应用包括PowerPC®,DSP和ASIC系统,它们需要一路较低的核(CORE)电源和一路较高的I/O电源。

    在上电、掉电和电压不足时,MAX5039/MAX5040控制CORE和I/O电源的输出电压。它们确保这两个电源以同样的速率上升或下降,限制CORE和I/O电源之间的电压差。这样就消除对于处理器的应力。如果其中一个电源因短路或其他原因而无法建立,MAX5039/MAX5040会同时关断CORE和I/O电源。

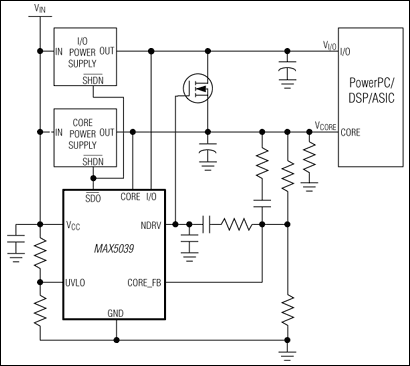

    如果CORE电源、I/O电源和系统总线电源(VCC)分别超过指定的电平,MAX5040提供电源就绪(POK)信号通知处理器。MAX5039/MAX5040适用于4V至5.5V的总线VCC额定电压。MAX5039/MAX5040可工作于800mV至3V的CORE电压范围(取决于外部N沟道MOSFET的栅源导通门限)和VCORE至4V的I/O电压范围。MAX5039/MAX5040利用跨接在I/O电源和CORE电源之间的外部N沟道MOSFET为它们提供跟踪控制。这个MOSFET未与供电通路串连,在系统正常工作时不消耗功率。外部MOSFET仅在上电/掉电过程的短暂间隙导通,因而可以选择低成本、小尺寸、额定电流在1/4至1/8平均电源电流的MOSFET。

    MAX5039/MAX5040分别采用节省空间的8引脚µMAX®封装和10引脚µMAX封装。

    应用

    • 嵌入式16位或32位控制系统
    • 嵌入式DSP和ASIC
    • PowerPC系统
    • 电信/基站/网络
