概览
优势和特点
- 0.7V超低工作电源电压
- 电源电流低至4.0µA
- 对2.85V至5.0V电源电压进行精密监控
- 复位阈值范围为2.63V至4.80V，增量约为100mV
- 去抖手动复位输入
- 在整个温度范围内提供额定性能
- 提供三种上电复位超时周期（1ms最小值、20ms最小值、100ms最小值）
- 低成本
- 提供三种输出结构：推挽低电平有效RESET、推挽RESET、开漏低电平有效RESET
- 低至VCC = 0.7V时确保RESET/低电平有效RESET有效(MAX6803/MAX6804)
- 电源瞬变抗扰度
- 无需外部元件
- 4引脚SOT143封装
- 与MAX811/MAX812和MAX6314/MAX6315引脚兼容
产品详情

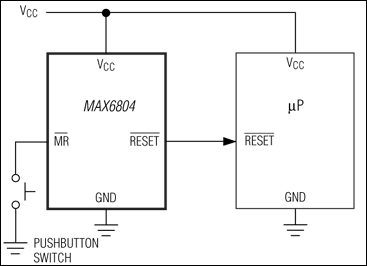

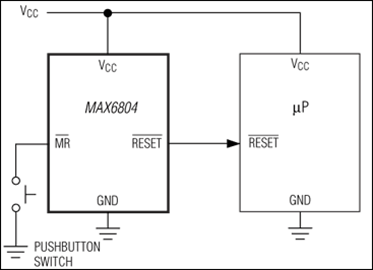

MAX6803/MAX6804/MAX6805微处理器(µP)监控电路可监控2.85V至5.0V µP和数字系统中的电源。它们无需外部元件，也不用进行调整，可提高电路可靠性并降低成本，同时还具有去抖手动复位输入。
这些器件执行单一功能：每当VCC电源电压降至预设阈值以下或每当手动复位信号置位时，它们都会将复位信号置位。在VCC上升到复位阈值以上或手动复位信号取消置位后，复位信号在预设超时周期内保持置位状态。三个器件之间只有输出有所不同。MAX6804（推挽）和MAX6805（开漏）具有低电平有效RESET输出，而MAX6803（推挽）具有高电平有效RESET输出。VCC低至0.7V时，MAX6803/MAX6804能处于正确的状态。VCC低至1.0V时，MAX6805能处于正确的状态。
这些IC中的复位比较器旨在忽略VCC的快速瞬变。复位阈值可在2.63V和4.80V之间进行工厂调整，增量约为100mV。这些器件提供1ms最小值、20ms最小值或100ms最小值的复位超时周期。MAX6803/MAX6804/MAX6805采用4引脚SOT143封装，适合空间受限的应用。如需更低阈值电压版本，请参见MAX6335/MAX6336/MAX6337。
应用
- 计算机：台式机、工作站和服务器
- 控制器
- 精确的µP与µC电源监控
- 智能仪表
- 便携式电池供电设备
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
MAX6805 Reliability Data1/12/2023
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| MAX6805US26D3+ | 材料声明 | 质量和可靠性 | 4-SOT_23-N/A | |
| MAX6805US26D3+T | 材料声明 | 质量和可靠性 | 4-SOT_23-N/A | |
| MAX6805US29D3+ | 材料声明 | 质量和可靠性 | 4-SOT_23-N/A | |
| MAX6805US29D3+T | 材料声明 | 质量和可靠性 | 4-SOT_23-N/A | |
| MAX6805US31D3+ | 材料声明 | 质量和可靠性 | 4-SOT_23-N/A | |
| MAX6805US31D3+T | 材料声明 | 质量和可靠性 | 4-SOT_23-N/A | |
| MAX6805US46D3+ | 材料声明 | 质量和可靠性 | 4-SOT_23-N/A | |
| MAX6805US46D3+T | 材料声明 | 质量和可靠性 | 4-SOT_23-N/A | |
| Wafer Fabrication Data | MAX6805 Reliability Data |
