MAX6713

4引脚、SC70微处理器复位电路,带有手动复位输入

更多 showmore-icon

业内唯一的4引脚SC70复位IC,带手动复位

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 12
特性
  • 对2.5V、3.0V、3.3V和5.0V电源电压进行精密监控
  • 可在整个温度范围内完全符合规格
  • 提供三种输出配置
    • 推挽低电平有效RESET输出(MAX6711)
    • 推挽RESET输出(MAX6712)
    • 开漏低电平有效RESET输出(MAX6713)
  • 上电复位脉冲宽度:140ms(最小值)
  • 手动复位输入
  • 电源电流:12µA
  • 低至VCC = +1V时确保复位有效
  • 电源瞬变抗扰度
  • 无需外部元件
  • 4引脚SC70封装
更多细节
show more Icon

MAX6711/MAX6712/MAX6713微处理器(µP)监控电路用于监控µP和数字系统中的电源。当与+5.0V、+3.3V、+3.0V或+2.5V供电电路一起使用时,它们无需外部元件,也不用进行调整,可实现非常可靠的低成本电路。同时还提供去抖手动复位输入。

每当VCC电源电压下降至预设阈值以下或每当手动复位信号置位时,这些电路都会将复位信号置位。在VCC上升到复位阈值以上或手动复位取消置位后,复位信号保持置位状态至少140ms。提供适用于各种工作电源电压的复位阈值。

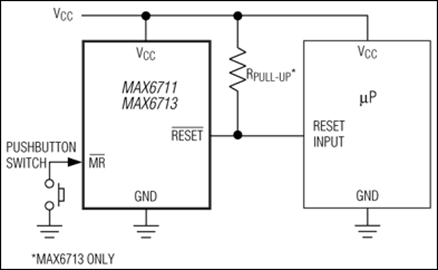

MAX6713具有漏极开路输出级,而MAX6711/MAX6712具有推挽输出。MAX6713的开漏低电平有效RESET输出需要一个可以连接到高于VCC的电压的上拉电阻。MAX6711/MAX6713具有低电平有效复位输出,而MAX6712具有高电平有效复位输出。复位比较器旨在忽略VCC的快速瞬变,并且当VCC低至1V时,输出能处于正确的逻辑状态。

MAX6711/MAX6712/MAX6713具有低电源电流,因此非常适合用于便携式设备。这些器件采用4引脚SC70封装。



应用

  • 计算机:台式机、工作站和服务器
  • 控制器
  • 精确的µP与µC电源监控
  • 智能仪表
  • 便携式电池供电设备
