MAX563

量产

+3.3V供电、EIA TIA 562双收发器，关断后接收器保持有效

数据手册 (Rev. 0)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 支持与RS-232的互操作性
  • 采用+3.0V至+3.6V单电源供电
  • 2个驱动器，2个接收器
  • 接收器在关断模式下保持有效
  • 低功耗关断：10µA（最大值）
  • 18引脚宽体SO小型封装
  • 三态TTL/CMOS接收器输出
  • 支持116kbps数据速率

MAX563是一款+3.3V电源供电的EIA/TIA-562收发器，带有两个发送器和两个接收器。MAX563实施了EIA/TIA-562标准，可与RS-232收发器通信，但功耗却低得多；非常适合用于电池供电的手提电脑。此外，MAX563支持116kbps数据速率，同时保持±3.7V EIA/TIA-562信号电平，因而与LapLink®软件兼容。

板载电荷泵将+3.3V电源转换为产生EIA/TIA-562输出电压电平所需的±6.6V。外部元件仅需四个0.1µF电荷泵电容和一个尺寸类似的旁路电容。

当MAX563的电荷泵和发射器关断以节省功率时，接收器保持工作状态，以持续监测外部器件信号（例如，调制解调器的振铃指示）。两个接收器的输出可以独立于关断功能使能和禁用，允许两个端口（通常不同类型）在UART上进行线或连接。



应用

  • 条形码扫描仪
  • 电池供电应用
  • 手持终端
  • 笔记本电脑和掌上型电脑
MAX563
+3.3V供电、EIA TIA 562双收发器，关断后接收器保持有效

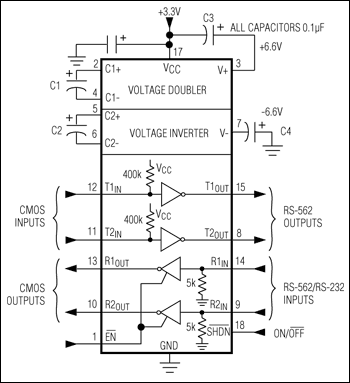

MAX563：典型工作电路
