MAX560

3.3V收发器，两个EIA TIA 562接收器在关断模式下保持有效

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.0)

PDF

1月 1, 1900 ellipse 中文

1544: 3.3V收发器、两个EIA TIA 562接收器，关断后保持有效 Data Sheet

(产品技术资料帮助）
打开PDF文件 external-link 340.00K
Documentation 查看所有文档
产品模型 3
特性
  • 2个接收器在关断模式下保持有效(MAX560)
  • 小型28引脚SSOP封装——只有SO封装面积的40%
  • 支持与RS-232的互操作性
  • 采用+3.0V至+3.6V单电源供电
  • 专为EIA/TIA-562应用而设计
  • 4个驱动器/5个接收器
  • 低功耗关断：
    • < 8µA MAX560
    • < 1µA MAX561
  • 三态TTL/CMOS接收器输出
  • 数据速率：116kbps
更多细节
show more Icon

MAX560/MAX561是第一批实施EIA/TIA-562标准的+3.3V供电器件，支持与RS-232接口的互操作性。MAX560/MAX561能够采用+3.0V电源以20kbps的数据速率运行，同时保持±3.7V EIA/TIA-562信号电平。

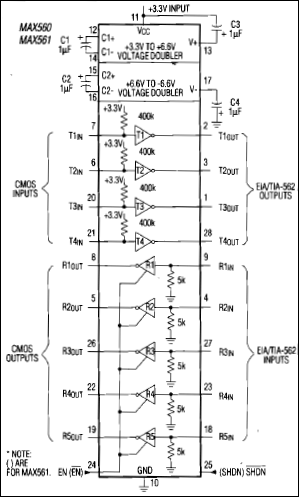

MAX560/MAX561包括四个线路驱动器、五个接收器、一个关断模式和一个接收器使能输入。板载电荷泵电压转换器将+3.3V输入转换为符合EIA/TIA-562输出电平需求的±6.6V。MAX560具有低电平有效关断和高电平有效接收器使能信号。在关断模式下，两个接收器保持有效，支持单向通信用于外设监控。MAX561具有高电平有效关断和低电平有效接收器使能信号。在关断模式下，所有接收器都处于高阻抗、三态模式。

MAX560/MAX561采用标准28引脚宽体小型(SO)封装和28引脚紧缩小型封装(SSOP)，后者仅需SO封装40%的电路板空间。每款器件都使用四个1µF电容运行，进一步减少了电路板空间。

Show More Arrow image
file 查看数据手册 (Rev.0)
Documentation 查看所有文档
产品模型 3
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX560

文档

4
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 中文
  • 日文
resetfilter

重置过滤器

数据手册

3

PDF Vector

PDF

更新 01/01/1999
英文

MAX560-MAX561: 3.3V Transceiver with Two EIA TIA 562 Receivers Active in Shutdown Data Sheet (Rev.0)

打开PDF文件

redirect
340.00K
download

下载 PDF

PDF Vector

PDF

更新 01/01/1900
中文

1544: 3.3V收发器、两个EIA TIA 562接收器，关断后保持有效 Data Sheet

打开PDF文件

redirect
340.00K
download

下载 PDF

PDF Vector

PDF

更新 01/01/1999
日文

MAX560-MAX561_jp: 3.3Vトランシーバ、シャットダウン時2個のEIA/TIA-562レシーバがアクティブ Data Sheet (Rev.0)

打开PDF文件

redirect
3.00M
download

下载 PDF

技术文章

1

PDF Vector

HTML

更新 08/16/2002
英文
New RS-232 ICs Feature 1µA Supply Current, ±15kV ESD Protection, and 3V Operation redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
MAX560CAI+ 28-SSOP-5.3_MM external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX560CAI+T 28-SSOP-5.3_MM external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX560CWI+ 28-SOIC_W-300_MIL external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
