MAX5006

不推荐用于新设计

150mA USB LDO线性稳压器，带有±15kV TVS及微处理器复位电路

USB LDO稳压器，集成15kV TVS和µP复位电路

数据手册 (Rev. 1)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 用于D+和D-数据线的集成±15kV瞬态电压抑制器
  • 引脚可选内部D+和D-端接电阻(1.5kΩ ±5%)
  • 具有100ms（最小值）超时的集成微处理器复位电路
  • 3.3V输出，精度为±3%
  • 满载时静态电流为25µA
  • 小型1µF输出电容
  • 输出到输入反向漏电保护
  • 热保护和短路保护
  • 10引脚µMAX封装

MAX5005/MAX5006/MAX5007均为集成了微处理器(µP)复位电路的低压差(LDO)、微功耗线性稳压器，适用于USB外设。每个器件均提供+3.3V固定输出电压，并可提供高达150mA的负载电流。每个器件均具有±15kV瞬态电压抑制(TVS)以及用于USB数字信号的1.5kΩ精密数据线端接电阻，因此非常适合与USB外设配合使用。

MAX5005/MAX5006/MAX5007包含一个内部复位电路，可在LDO稳压器输出电压达到调节值后100ms使能USB微控制器。复位输出提供推挽（低电平有效或高电平有效）和开漏（低电平有效）选项。

MAX5005/MAX5006/MAX5007经过优化，可与1µF陶瓷输出电容搭配使用。每个器件都具有热关断保护、输出短路保护和输出到输入反向漏电保护。这些器件还包括一个低电平有效手动复位输入。

MAX5005具有开漏复位输出，MAX5006具有低电平有效推挽复位输出，MAX5007具有高电平有效推挽复位输出。每个器件均采用节省空间的10引脚µMAX®封装。



应用

  • 手持式仪表(PDA、掌上电脑)
  • USB外设
MAX5006
150mA USB LDO线性稳压器，带有±15kV TVS及微处理器复位电路

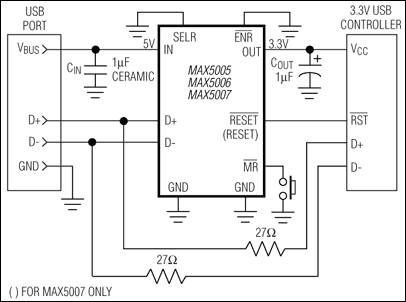

MAX5005、MAX5006、MAX5007：典型工作电路
