MAX44250

20V、超高精度、低噪声运算放大器

更多 showmore-icon

高压(2.7V至20V)创新组合,具有业内最低噪声和自归零技术的高精度SOT23封装放大器

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 4
特性
  • 2.7V至20V供电范围
  • 集成EMI滤波器
  • 室温下,输入失调电压为6µV (最大值)
  • TCVOS为19nV/°C (最大值)
  • 5.9nV/低输入参考电压噪声
  • 0.1Hz至10Hz范围内噪声为123nVP-P
  • 400ns快速建立时间
  • 10MHz增益带宽积
  • 满摆幅输出
  • 高精度,适用于精密信号采集系统
更多细节
show more Icon

MAX44250/MAX44251/MAX44252为20V、超高精度、低噪声、低漂移放大器,采用专有的自调零技术,几乎从根本上消除了直流失调和漂移。通过对输入失调的连续测量和补偿,在整个时间和温度范围内消除漂移及1/f噪声的影响。这些双路和四路器件具有满摆幅输出,采用2.7V至20V单电源或±1.35V至±10V双电源供电,每个通道仅消耗1.15mA电流,同时具有5.9nV/输入参考噪声电压。IC为单位增益稳定,增益带宽积为10MHz。
器件具有极佳的性能指标:6µV (最大值)失调电压、19nV/°C (最大值)漂移、0.1Hz至10Hz范围内噪声为123nVP-P,可理想用于超低噪声、超高直流精度的应用,如:压力传感器、应变计、精密电子秤、医疗仪器接口电路。
IC采用5引脚SOT23封装、8引脚SOT23封装、8引脚µMAX®封装以及14引脚SO封装,工作在-40°C至+125°C温度范围。

应用

  • 负载单元和传感器桥放大器
  • 医疗仪表
  • 精密仪表
  • 压力变送器
  • 应变仪
产品模型 4

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX44250AUA+
  • HTML
  • HTML
MAX44250AUA+T
  • HTML
  • HTML
MAX44250AUK+
  • HTML
  • HTML
MAX44250AUK+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 19, 2018

- 1753N

ASSEMBLY

MAX44250AUA+

量产

MAX44250AUA+T

量产

2月 23, 2015

- 1492A

WAFER FAB

MAX44250AUA+

量产

MAX44250AUA+T

量产

MAX44250AUK+

量产

MAX44250AUK+T

量产

2月 4, 2015

- 1341_CANCELLATION

ASSEMBLY

MAX44250AUK+

量产

MAX44250AUK+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 19, 2018

- 1753N

arrow down

ASSEMBLY

MAX44250AUA+

量产

MAX44250AUA+T

量产

2月 23, 2015

- 1492A

arrow down

WAFER FAB

MAX44250AUA+

量产

MAX44250AUA+T

量产

MAX44250AUK+

量产

MAX44250AUK+T

量产

2月 4, 2015

- 1341_CANCELLATION

arrow down

ASSEMBLY

MAX44250AUK+

量产

MAX44250AUK+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

MAX44251EVKIT

MAX44251评估板

zoom

MAX44251EVKIT

MAX44251评估板

MAX44251评估板

特性和优点

  • 满足多运放配置
  • 满摆幅输入/输出
  • 采用易于使用的0805元件
  • 2.7V至20V电源范围
  • 经过验证的PCB布局
  • 完全安装并经过测试

产品详情

MAX44251评估板(EV kit)提供经过验证的设计,评估MAX44251双路、低功耗、低漂移运算放大器(op amp),器件采用8引脚SOT23封装。评估板电路预配置为同相放大器,但改动少许元件即可配置为其它拓扑。低功耗、低漂移、低输入失调电压和满摆幅输入/输出电路,使得该器件理想满足超低噪声、超高直流精度的应用需求。元件焊盘符合0805封装,便于焊接和替换。评估板上安装了MAX44251AKA+。

应用

  • 负载单元和传感器桥放大器
  • 医疗仪表
  • 精密仪表
  • 压力变送器
  • 应变仪

MAX44250EVKIT

MAX44250评估套件

zoom

MAX44250EVKIT

MAX44250评估套件

MAX44250评估套件

特性和优点

  • 适应多种运算放大器配置
  • 轨到轨输入/输出
  • 可容纳易于使用的0805元件
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

MAX44250评估套件(EV套件)设计可靠,用于评估采用5引脚SOT23封装的MAX44250低功耗、低漂移运算放大器。该评估套件电路预配置为同相放大器,但只需改动少量元件即可适应其他拓扑结构。该器件具有低功耗、低漂移输入失调电压和轨到轨输入/输出级,非常适合需要超低噪声和直流精度的应用。元件焊盘可容纳0805封装,易于焊接和更换。该评估套件已安装MAX44250AUK+。



应用

  • 负载单元和传感器桥放大器
  • 医疗仪表
  • 精密仪表
  • 压力变送器
  • 应变仪
参考电路

参考电路 2

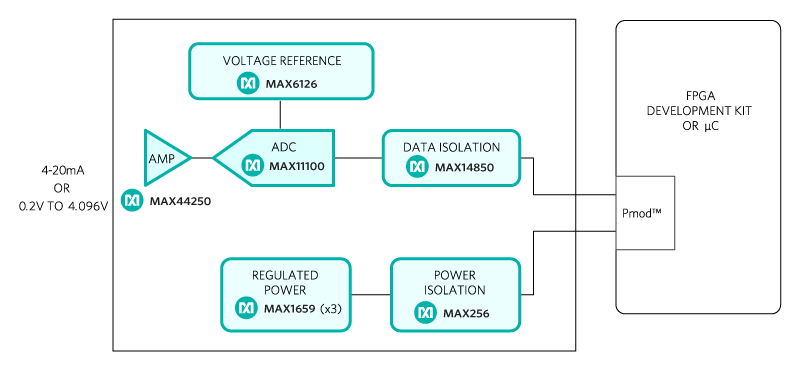

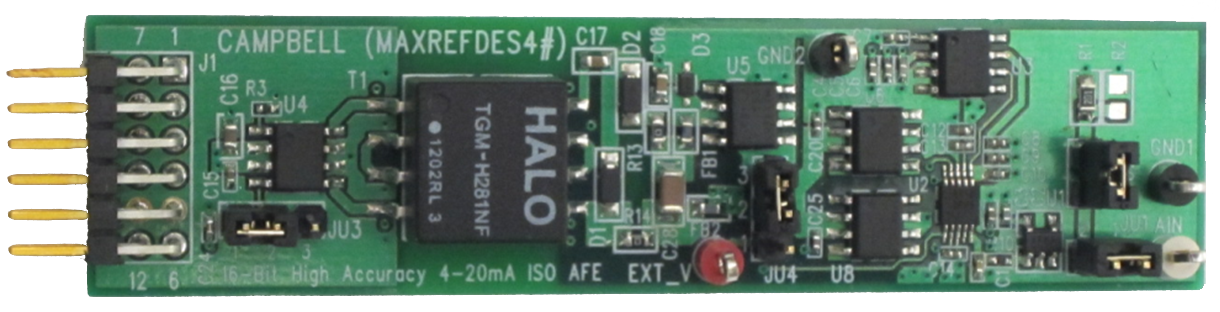

MAXREFDES4

16位高精度4-20mA输入隔离模拟前端(AFE)

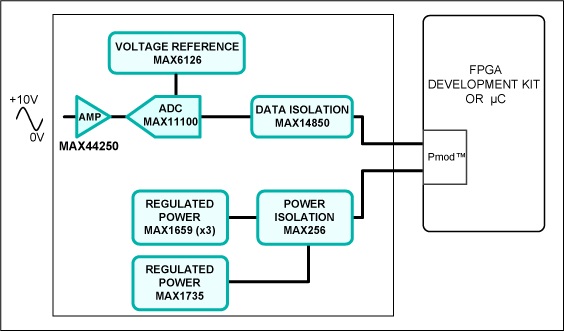

MAXREFDES11 - Block Diagram

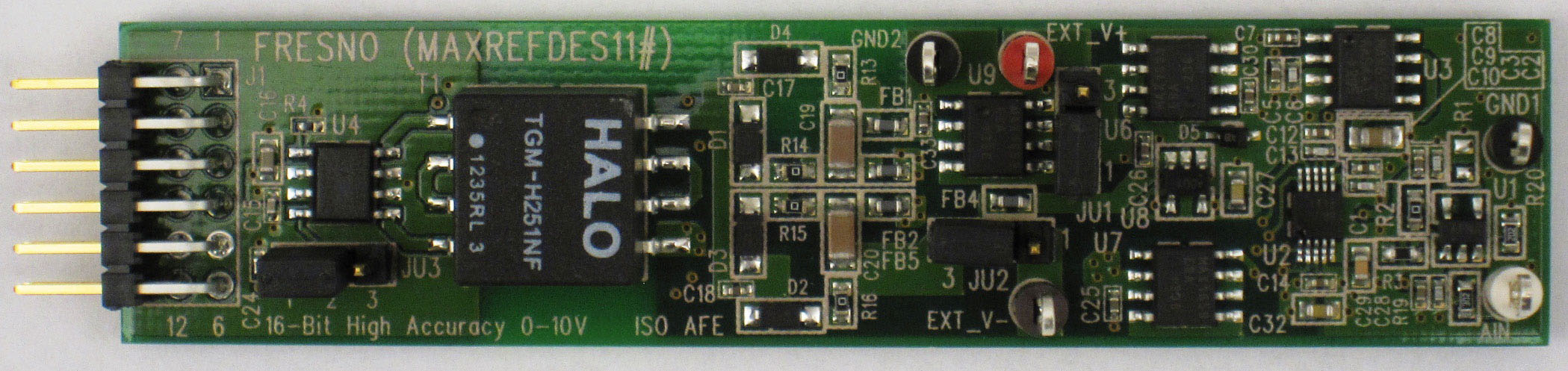

16位高精度0至10V输入隔离模拟前端(AFE)
